(и) 8359 03

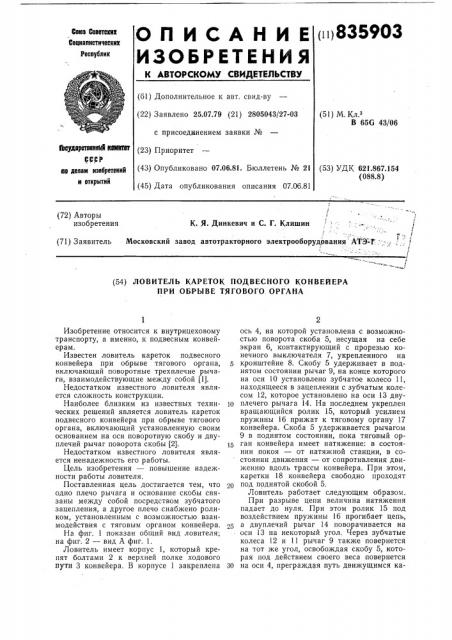

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

COI0(I C01I6TMII

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.07.79 (21) 2805043/27-03 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.06.81. Бюллетень № 21 (45) Дата опубликования описания 07.06.81 (51) М. Кл.з

В 656 43/06

Гасудерствехнй% Кбмвтет

СССР ао делам изобретений и открытий (53) УДК 621.867.154 (088.8) (72) Авторы изобретения

К. Я. Диикевич и С. Г. Клишин

d (71) Заявитель Московский завод автотракториого электрооборудования АТ3."Ã (54) ЛОВИТЕЛЬ КАРЕТОК ПОДВЕСНОГО КОНВЕИЕРА

ПРИ ОБРЫВЕ ТЯГОВОГО. ОРГАНА

Изобретение относится к внутрицеховому транспорту, а именно, к подвесным конвейерам.

Известен ловитель кареток подвесного конвейера при обрыве тягового органа, 5 включающий поворотные трехплечие рычаги, взаимодействующие между собой (1).

Недостатком известного ловителя является сложность конструкции.

Наиболее близким из известных техни- 10 ческих решений является ловитель кареток подвесного конвейера при обрыве тягового органа, включающий установленную своим основанием на оси поворотную скобу и двуплечий рычаг поворота скобы (2). 15

Недостатком известного ловителя является ненадежность его работы.

Цель изобретения — повышение надежности работы ловителя.

Поставленная цель достигается тем, что 20 одно плечо рычага и основание скобы связаны между собой посредством зубчатого зацепления, а другое плечо снабжено роликом, установленным с возможностью взаимодействия с тяговым органом конвейера.

На фиг. 1 показан общий вид ловителя; на фиг. 2 — вид А фиг. 1.

Ловитель имеет корпус 1, который крепят болтами 2 к верхней полке ходового пути 3 конвейера. В корпусе 1 закреплена 30 ось 4, на которой установлена с возможностью поворота скоба 5, несущая на себе экран 6, контактирующий с прорезью конечного выключателя 7, укрепленного на кронштейне 8. Скобу 5 удерживает в поднятом состоянии рычаг 9, на конце которого на оси 10 установлено зубчатое колесо 11, находящееся в зацеплении с зубчатым колесом 12, которое установлено на оси 13 двуплечего рычага 14. На последнем укреплен вращающийся ролик 15, который усилием пружины 16 прижат к тяговому органу 17 конвейера. Скоба 5 удерживается рычагом

9 в поднятом состоянии, пока тяговый орган конвейера имеет натяжение: в состоянии покоя — от натяжной станции, в состоянии движения — от сопротивления движению вдоль трассы конвейера. При этом, каретки 18 конвейера свободно проходят под поднятой скобой 5.

Ловитель работает следующим образом.

При разрыве цепи величина натяжения падает до нуля. При этом ролик 15 под воздействием пружины 16 прогибает цепь, а двуплечий рычаг 14 поворачивается на оси 13 на некоторый угол. Через зубчатые колеса 12 и 11 рычаг 9 также повернется на тот же угол, освобождая скобу 5, которая под действием своего веса повернется на оси 4, преграждая путь движущимся ка835903

3 реткам. Одновременно экран 6 выпадает из щели конечного выключателя, выключая привод конвейера.

При устранении разрыва цепи в процессе ее натяжки рычаг 9 через ролик 15, рычаг

14, зубчатые колеса 12 и 11 вновь поднимет скобу 5, открывая путь кареткам, т. е. ловитель автоматически становится в исходное положение.

Формула изобретения

Ф

Ловитель кареток подвесного конвейера при обрыве тягового органа, включающий установленную своим основанием на оси 15 поворотную скобу и двуплечий рычаг поворота скобы, отличающийся тем, что, с целью повышения надежности работы ловителя, одно плечо рычага и основание скобы связаны между собой посредством зубчатого зацепления, а другое плечо снабжено роликом, установленным с возможностью взаимодействия с тяговым органом конвейера.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 470448, кл. В 65G 43/06, 1971.

2. Дъячков В. К. Подвесные конвейеры.

М., «Машиностроение», 1976, с. 142.

835903

ВиНА

Составитель Ю. Юрченко

Техред Л. Куклина

Корректор 3. Тарасова

Редактор Т, Авдейчик

Типография, пр. Сапунова, 2

Заказ 1142/11 Изд. № 406 Тираж 842 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
