«» 8359I 8

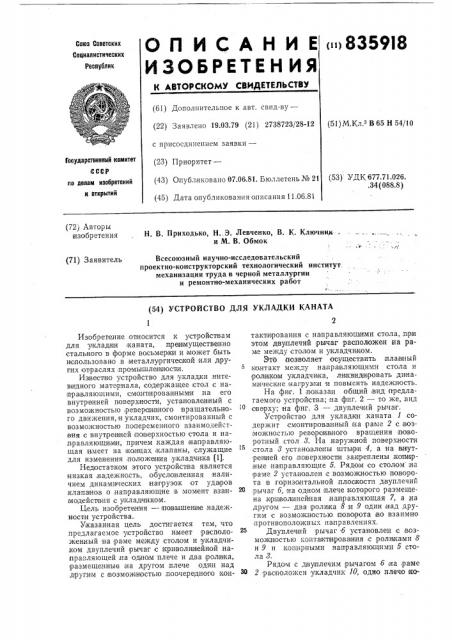

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.03.79 (21) 2738723/28-12 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.06.81. Бюллетень № 21 (45) Дата опубликования описания 11.06.81 (51) М.Кл.з В 65 Н 54/10

ГосударственныМ комитет

:СССР во делам изобретений

H открытий (53) УДК 677.71.026..34 (088.8) (72) Авторы изобретения

Н. В. Приходько, Н.,Э. Левченко, В. К Ключи и М. В. Обмок

Всесоюзный научно-исследовательский проектно-конструкторский технологический институт. механизации труда в черной металлургии и ремонтно-механических работ (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ КАНАТА

Изобретение относится к устройствам для укладки каната, преимущественно стальноло в форме восьмерки и может быть использовано в металлургической или других отраслях промышленности, 5

Известно устройство для укладки нитеводного материала, содержащее стол с напра вляюшими, смонтирован(ными на его внутренней повер?оности, установленный с возможностью реверсивного |вращательного дви?кения, IH укладчик, смонтированный с возможностью попеременного взаимодействия с внутрен и ей по верхностью стола и направляющими, причем, каждая на правляющая .имеет на IKoiHlUBx клапаны, служащие для изменения положен|ия укладчика (1).

Недостатком этого устройства является низкая надежность, обу сло вленная наличием динамических нагрузок от ударов клапанов о направляющие:в момент взаи- 20 модействия с укладчиком.

Цель изобретения — аовышени1е,наде?кнюст и устройства.

Указанная цель достигается тем, что предлагаемое устройство имеет располо?кенный на.раме между столом и укладчиком двуплечий рычаг с,криволинейной направляющей на одном плече и два,ролька, размещенные,на другом, плече один над другим с возмо?к постыл поо вредного контакт и рования с направляющими стола, IIpIH этом двуплечий,рычаг расположен на раме ме?кду столом и укладчиком.

Это позволяет осуществить плавный контакт ме?кду награвляющими стола и рол ико1м укладчика, ликвидировать динамические нагрузки и повысить надежность.

На фиг. 1,показан общий вид предлагаемого устройства; .на фиг. 2 — то же,,вид сверху; на фиг. 3 — двуплечий рычаг.

Устройство для укладки,каната 1,содержит смонтированный па раме 2 с возмо?кноcTI ю ревереивного вращения DQIBQротный стол 8. На .наружной поверхности стола 8 установлены штыр и 4, а на внутренней его поверхности закреплены зоопирные на правляющие 5. Рядом со столом ла раме 2 установлен с,возможностью поворота в го ризо нтальной плоскости двуплечий .рычаг б, .на одном плече;которого размещена,кривол иней1ная направляющая 7, а ла другом — два ролика 8 и 9 один над другим с возможностью поло рота во взаимно противоположных направлениях.

Двуплечий:рычаг -б установлен с возМо?KJIIooTbIo контай<тиирова нля c pOJIHKB MH 8 и 9 и копирнызси направляющими 5 стола 3.

Рядом с двуплечим рычагом б на ра,ме

2 расположен укладчик l0, одно плечо ко835918 торого взаимодействует с криволинейной направляющей 7, а другое ir

Успройство,работает следующим oi6paзам. 5

Канат 1 разматывают с бухты, уста1но влепной на стойке 1.1, пропускают через отмеривающее устройство 12,,зажимают zoнец каганата IH .надевают Hà IJQHTpBJII HbIH штырь 4 стола 8. В это вовремя стол 8 стоит 10 перпендикулярно ли и ни;на мотки каната, а рычаги с,роликами 8 и 9 находятся в исходном положении между копирными наОра вляюш ими 5. П ри вращениями стола 8 по часовой стрелке относительно рамы 2 ко- 15 пирная направляющая 5 надавливает еа ролик 8 двуплечего;рычага 6.

Ролик 8, преодолевая усилие пружины, поворачивается, п ри этом двуплеъий рычаг б и укладчик,10 остаются в исходных поло- о жениях, и карпат 1 наматывается вокруг шты:рей 4.

При дальнейшем .вращении стола 8,ролик 8 плавно сходит с копирной напра вляющ ей 5 и занимает исходное:положение, à 25 ко пирная напра1вляющая 5 стола 8 нажимает на ролик 9, IcioToipbIH отклоняет двуплеч ий рычаг б.

Пр и этом криволинейная,направляющая

7 нажимает на плечо укладчика 10, а дру- ЗО

roe его плечо поднимает канат l, пронося его над штырями 4 стола 8. После ToiTo, .как ,ролик 9 выходит из ко нтакта с налра вляющей 5, плечо укладчяка,,контактирующее с канатом .1, вод действием силы тяжести З5 каната опускается и;вторым плечом через криволинейную;направляющую 7 возвращает двуплечий рычаг б,в исходное положение.

После этого осуществляется реверс стола 8. При вращении стола против часовой стрелки, ролик 9, преодолевая усилие пружины, под воздейстаием направляющей 5 поворачивается,,а двуплечий рычаг б и укладч ек 10 находятся в исход н о м положении, и каганат 1 наматывается вокруг .шты1рей 4.

При дальнейшем аращеиии стола лроти в часовой стрелки виги рная направляющая 5 через ролик 8 отклоняет двуплечий рычаг б, а криволинейная .направляющая

7 нажимает на плечо укладчика 10, при этом BTolpbIM плечам укладчик поднанимает канат 1, пронося его над штырями 4. Таким образом, благодаря двуплечему рычагу б обеспечивается плавный контакт его ролихов 8 и 9 с;копи р ными направляюш ими 5 стола 8, и его криволинейной нап равляющей 7 с плечом укладчика 10.

В сочетании с реверсом стола 8 это обеспечивает надемную и бесшумную укладку, каната в форме восьмерки.

Ф о р мула из о б р етеHIHH

Устройство для укладии каната, содерл<ащее установленные на раме с возможностью реверсивного вращения стол со штырями .и копирными,направляющими и укладч:и,к, отл ича ющееся тем, что, с целью повышения,надежности его работы, оно имеет двуплечий рычаг с кризолинейной .направляющей, размещенной на одном плеч", и два рол пка, размещенные;на другом плече один |над други м с возможностью поочередного ко нтакти рования с направляющими стола, при этом двуллеч ий рычаг расположен на раме между столом и укл адчц ком.

Источник информации, пр иняты и Во в.нимание при экспертизе:

1. Лвтор свое свидетельство СССР № 385875, кл. В 65 Н 54/10, 1971.

835918

Фиг. Г

Составитель А. Смолякова

Техред Л. Куклина Корректор И. Осиповская

Редактор Л. Волкова

Тип. Харьк. фил. иред. «Патент»

Заказ 773/619 Изд. № 402 Тираж 606 Подписное

НПО «Поиск» Государственного комитета СССР ио делам изобретений и открытий

113036, Москва, Ж-36, Раушская наб., д. 4/6
