Воднодисперсионная композиция для покрытий
Иллюстрации
Показать всеРеферат

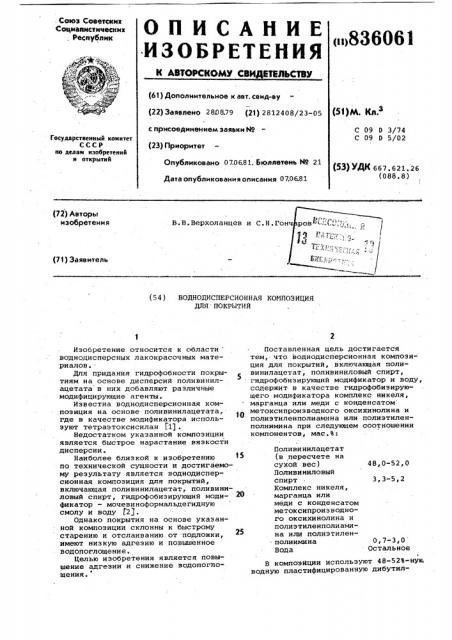

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ. Союз Советских
Социалистических
Республик ЯМ
©j»
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 280879 (23) 2812408/23-05 м ьз с присоединением заявки М
С 09 0 3/74
С 09 0 5/02
Государственный комитет
СССР по делам изобретений и открыти Й (23) Приоритет
Опубликовано 07.06.81. Бюллетень Йо 21
Дата опубликования описания 07.06.81 (5Ç) УДК 667. 621. 26 (088.8)
1 (72) Авторы изобретения
В. В. Верхоланцев и С. Н . Гон (71) Заявитель (54) ВОДНОДИСПЕРСИОННАЯ КОМПОЗИЦИЯ
ДЛЯ ПОКРЫТИЙ
Поливинилацетат (в пересчете на сухой вес)
Поливиниловый спирт
Комплекс никеля, марганца или меди с конденсатом метоксипроизводного оксихинолина и полиэтиленполиамина или полиэтилен— полиими на
Вода
48,0-52,0
3,3-5,2
Изобретение относится к области воднодисперсных лакокрасочных материалов..
Для придания гндрофобности покрытиям на основе дисперсий поливинилацетата в них добавляют различные модифицирующие агенты.
Известна воднодисперсионная композиция на основе поливинилацетата, где в качестве- модификатора используют тетраэтоксисилан 11) .
Недостатком указанной композиции является быстрое нарастание вязкости дисперсии.
Наиболее близкой к изобретению по технической сущности и достигаемому результату является воднодисперсионная композиция для покрытий, включающая поливинилацетат, поливиниловый спирт, гидрофобизирующий модификатор — мочевиноформальдегидную смолу и воду Г23.
Однако покрытия на основе указанной композиции склонны к быстрому старению и отслаиванию от подложки, имеют низкую адгезию и повышенное водоноглощение.
Целью изобретения является повышение адгезии и снижение водопоглощения.
Поставленная цель достигается тем, что воднодисперсионная компози- ция для покрытий, включакщая поливинилацетат, поливиниловый спирт, гидрофобизирующий модификатор и воду, содержит- в качестве гидрофобизирующего модификатора комплекс никеля, марганца или меди с конденсатом метоксипроизводного оксихинолина и полиэтиленполиамина или полиэтиленполиимина при следующем соотношении компонентов, мас.Ъ:
0,7-3,0
Остальное
В композиции используют 48-52%-нук водную пластифицированную дибутил836061
Ме ,/
Таблица1
Содеражние, ii, в композиции
Компонент
Дисперсия
ПВА
БД-48/4С
3 4 Прототип
ПВА 100% сухого вещества)
Поливиниловый сп .рт
48,0 50 50 52 49
3,3 3,5 3,5 5,2 3,5
53
4,0
0,7 1,4 1,6 3,0
6,0
48,0 45,1 44,9 39,8 41,5
Вода
В качестве комплексообразователя использовали металлы в количестве, r ион/экв на.1 г ПВС: пример 1 — Ni 6,2 10; пример 2 — Mn 1,25 10, гример 3 — Cu 1,25. 10 пример 4 - Ni 1,75-10 .
Примечание: фталатом дисперсию поливинилацетата (HBA).
Способ получения комплексов, используемых в изобретении, известен (2) . Вначале получают аминосодержащий комплексон реакцией Манниха меж-. ду линейным аминополимером (полиэтиленполиамин, полиэтиленполиимин), 8-оксихинолином и формальдегидом в кислой или нейтральной среде. Полученный комплекоон растворяют в роде (рН 3-5) и приливают эквимолекулярное количество раствора хлорида металла переменной валентности в. воде ° Полученный комплекс высаживают из воды метанолом (или раствором аммиака) и промывают неоднократным переосаждением из воды.
В качестве металлов переменной валентности используют никель, марганец или медь (1. и ii). В результате образуется комплекс следующего строения
Модификатор — комплекс металла с конденсатом метоксипроиэводного оксихинолина и полиэтиленполиамина или полиэтиленполиимина
Мочевино-формальдегидная смола
Оптимальное количество вводимого в водную дисперсию ПВА металла составляет 6,2.10 — 1,75. 10 г ион/экв на 1 r ПВС, что соответствует содержанию органического комплекса в композиции в пределах 1,4-3,7 мас.Ъ от общего содержания сухого вещества.
Эффект гидрофобизации комплекса состоит в следующем. При нагревании (отверждении покрытия) комплекс частично диссоциирует, после чего образуется новый комплекс, где лигандами являются не только гидроксильные группы органического комплексона, но
15 и поливинилового спирта. При этом .происходит гидрофобизация последнего и улучшаются водостойкость и физико-механические свойства покрытий.
Композицию согласно изобретению приготавливают следующим образом;
В сосуд, содержащий водную дисперсию
ПВА, например марки ДВ-48/4С (сухой
25 остаток 56,9%, рН 5), содержащую поливиниловый спирт и в качестве пластификатора дибутилфталат, приливают при перемешивании расчетное количество водного раствора комплек30 са металла с конденсатором метоксипроизводного оксихинолина и полиэтиленполиамина или полиэтиленполиимина.
Полученную таким образом композицию перемешивают при ком35 натной температуре в течение 30 мин.
Примеры конкретного выполнения, иллюстрирующие изобретение, приведены в табл. 1.
836061
Свойства дисперсий и покрытий по изобретению в сравнении. со свойства. ми известных дисперсий и пленок приведены в табл. 2.
Таблица 2
Композиция
Показатель
Дисперсия
ПВА 1
ДБ-48/4С
4 Прототип
Твердость по ГОСТ 5233-61, отн.ед.
0,43 0,64 0,70 0,71 0,74 0,70
900 400
510 700 790 850
Адгезия по ГОСТ 15149, Н/м
Водопоглощение (Набухаемость) по ОСТ 10086-39, Ъ
15 14 16 12 20
Растворимость (весовым методом), Ъ
3,6 4,0
5 2,3 2,5
7,5
Устойчивость к замораживанию, оттаиванию (от -20 С до -20оС), циклы 20
Неустой20 чива
20
20 о
Температура термокоагуляции, С . 90
90 80
90
Устойчивость к коагуляции спиртом (концентрация С Н50Н вызывающая коагуляцию, Ъ) 85,85
85
Стабильность вб времени, мес 6 6!
Использование композиции по изоб- З5 Комплекс никеля, ретению обеспечивает высокие гидро- марганца или фобные свойства и адгезию покрытий. . меди с конденсатом
Формула изобретения метоксипроизводноВоднодисперсионная композиция го оксихинолина и . для покрытий, включающая поливинил- 4О полиэтиленполиамиацетат, поливиниловый спирт, гидро- на или полиэтиленфобизирующий модификатор и воду, полиимина 0,7-3,0 отличающаяся тем, что, с Вода Остальное целью повышения адгезии и снижения
Источники информации
I водопоглощения покрытий она с дер- 45 принятые во внимание при экспертизе жит в качестве гидрофобизирующего
1. Войтович В.A. Применение тетмодификатора комплекс никеля, марраэтоксисилана для улучшения физикоганца или меди с конденсатом метокмеханических свойств поливинилацесипроизводного оксихинолина и политатных эмульсий. т х эмульсий. — Сб. "Применение * этиленполиамина или полиэтиленполикремнийорганических соединений в ф ° О .ства в климатических условиях КрайПоливинилацетат него С вера и Дальнего Востока", (в пересчете на Минхимпром СССР, 1969, с. 63-70. сухой вес) 2 ° Криволуцкий И.Е., КамединПоливиниловый цев В.A. Наливные полы. И., Госстройспирт 3, 3-5,2 издат, 1962, с. 14-15 (прототип) .
Составитель О.Оболонская
Редактор Е.Хорина Техредж. Кастелевич Корректор С.Шекмар
Заказ.2827/9 Тираж 684 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иосква, Ж-35, Раушская наб., д. 4/5
48,0-52,0
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
