Состав для удаления полимерных покрытийна ochobe фенолформальдегидных иэпоксидных смол c металлическихповерхностей

Состав для удаления полимерных покрытийна ochobe фенолформальдегидных иэпоксидных смол c металлическихповерхностей

Иллюстрации

Показать все

Реферат

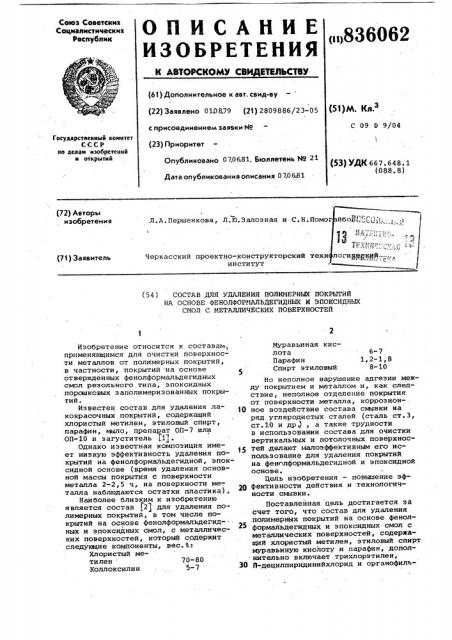

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ИИЛЬСТВУ

Союз Советских

Социалистических

Республик р»836062 (61) Дополнительное к авт. свид-ву (22) Заявлено 010879 (21) 2809886/23-05 (У) К 3

С 09 0 9/04 с присоединением заявки HP

Госуаарстяенный комитет

СССР по делам изобретений и открытий (23) Приоритет (53) УДК 667.648.1 (088. 8) Опубликовано 070681. бюллетень ЙЯ 21

Дата опубликования описания 070681 (72) Авторы изобретения

Л.A.Першенкова, Л70.3алозная и С.Н.Помо

Черкасский проектно-конструнторский техн институт (71) Заявитель

Муравьиная кислота

Парафин

Спирт этиловый.

Изобретение относится к составам, применяющимся для очистки поверхности металлов от полимерных покрытий, в частности, покрытий на основе отвержденных фенолформальдегидных смол резольного типа, эпоксидных порошковых заполимеризованных IloKpblтий.

Известен состав для удаления лакокрасочных покрытий, содержащий хлористый метилен, этиловый спирт, парафин, мыло, препарат ОП-7 или

OII-10 и загуститель (1 .

Однако известная композиция .имеет низкую эффективность удаления покрытий на фенолформальдегидной, эпоксидной основе (время удаления основной массы покрытия с поверхности металла 2-2,5 ч, на поверхности металла наблюдаются остатки пластика).

Наиболее близким к изобретению является состав (21 для удаления полимерных покрытий, в том числе покрытий на основе фенолформальдегидных и эпоксидных смол, с металлических поверхностей, который содержит следукщие компоненты, вес.Ъ:

Хлористый метилен 70-80

Коллоксилин . 5-7

6-7

1,2-1,8

8- 10

Но неполное нарушение адгезии между покрытием и металлом и, как следствие, неполное отделение покрытия от поверхности металла, коррозион- .

10 ное воздействие состава смывки на ряд углеродистых сталей (сталь ст.3, ст.10 и др.), а также трудности в использовании состава для очистки вертикальных и потолочных поверхнос15 тей делают малоэффективным его использование для удаления покрытий на фенолформальдегидной и эпоксидной основе.

Цель изобретения — повышение эф2() фективности действия и технологичности смывки.

Поставленная цель достигается эа счет того, что состав для удаления .полимерных покрытий на основе феноМформальдегидных и эпоксидных смол с металлических поверхностей, содержащий хлористый метилен, этиловый спирт муравьиную кислоту и парафин, дополнительно включает трихлорзтилен, 30 й-децилпиридинийхлорид и органофиль- (54) СОСТАВ ДЛЯ УДАЛЕНИЯ ПОЛИМЕРНЫХ ПОКРЫТИЙ

НА ОСНОВЕ ФЕНОЛФОРМАЛЬДЕГИДНЫХ И ЭПОКСИДНЫХ

СМОЛ С МЕТАЛЛИЧЕСКИХ ПОВЕРХНОСТЕЙ

836062 ный бентонит при следукщем соотношении компонентов, вес.%

Хлористый метилен (основа) 60-65

Трихлорэтилен 15-20

Этиловый спирт 5-8 5

Муравьиная кислота

Парафи н

h -Децилциридинийхлорид 0,01-0,0.3 )g

Ор ганофиль ный бентонит 5- 8

Состав эффективен в интервале температур от 5 до 30оС. Состав наносят на очищаемую поверхностью кистью, штапелем или пневмораспылением.

Рабочая вязкость смывки при нанесении пневмораспылением не должна превы.шать 15-18 с (по В3-4) при температуре 20 С. Толщина нанесения слоя сьыво ки 2-3 мм. Действие смывки на покрытие проверяют с помощью скребков или при визуальном осмотре. При полном размягчении покрытия и свободном отделении от поверхности металла его удаляют нроьывкой струей воды 25 при температуре 60-70 С под действием 1,5-2,5 атм.

4-7

1, 8-2,5

Рецептура состава, вес.% Состав по

Компонент прототипу

3 вес. Ъ

1 2

65

65 60

15 20

7 6

16,5

Трихлорэтилен

5 0

Этиловый спирт

Парафин

Муравьиная кислота

1,5 (6,5

2,48

1,99 1,97

5,0

6 4,0

0,02

0 01 0,03

5,5

5 8

Коллок силин

Время полного удаения покрытия,мин

Корроэионная стойкость стали ст.3 после обработки в составе без последуквцей пассивации, ч

Состав а фенол- на эпокормальде- сидной гидной ос- основе ове

120

60

240

45

Хлористый метилен (основа) Ингибитор кислотной коррозии — n -децилпиридинийхлоРид

Органофильный бентонит-загуститель

В табл. 1 приведены примеры рецептур предлагаемого состава для удаления пластиков на фенолформальдегидной и эпоксидной основе, в табл. табл. 2 - характеристика составов.

Как видио из табл. 2, время полного удаления покрытия значительно снижается по сравнению с известным составом, коррозионная стойкость углеродистых сталей повышается.

Повышение содержания парафина в составе в качестве замедлителя испарения позволяет в значительной степени понизить токсичность при использовании состава для очистки крупногабаритных изделий. Введение трихлорэтилена дает возможность повысить эффективность удаления пластиков и одновременно понизить пожаро,опасность состава за счет снижения содержания этилового спирта до 5-7%..

Введенный ингибитор коррозии улучшает антикоррозионныа свойства состава. !

Предлагаемый состав можно.использовать для очистки изделий крупных габаритов, имекщих вертикальные и потолочные поверхности.

Таблица 1!

Таблица 2

836062

Продолжение табл. 2

Время полного удаления покрытия,мин

Состав

Корроэионная стойкость стали ст.3 после обработки в состае беэ последующей пассивации, ч на фенол- на эпок формальде- сндной гндной ос- основе нове

3 (оптимальный) Более 240

20

4 (прототип) 2,0+ . 1,5

1,5

Ф

Время в часах

5-8

Этиловый спирт

Муравьиная кислота

Парафин и-децилпиридинийхлорид

Органофильный бентонит

4-7

1, 8-2,5

0,01-0,03

5-8

Составитель В.Большунова

ТехредЕ. Гаврилешко Корректор С.Шекмар

Редактор Л.Ушакова

«ЮФ °

Заказ 2827/9 Тираж 684 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий г 113035, Москва, Ж-. 35, Раушская наб., д.. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4

Формула иэобретения

Состав для удаления полимерных покрытий на основе фенолформальдегидных и эпоксидных смол с металлических поверхностей, содержащий хлористый метилен, этиловый спирт, муравьиную кислоту и парафин, о т л и ч а ю«25 шийся тем, что, с целью повышения эффективности действия и технологич» ности, состав дополнительно включает трихлорзтилен, и -децилпиридинийхлорид и органофильный бентонит прн сле- 30 дующем соотношении компонентов, вес.Ъ:

Хлористый метилен 60-65

Трихлорэтилен 15-20

Источники информатики, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9517618, кл. С 09 0 9/04, 1974.

2. Авторское свидетельство СССР

914.3948, кл. С 09 0 9/04, 1961 (прототип).
