Смазочно-охлаждающая жидкость дляалмазной обработки керамических изделий
Патент 836077
Авторы
Смазочно-охлаждающая жидкость дляалмазной обработки керамических изделий
Иллюстрации
Реферат

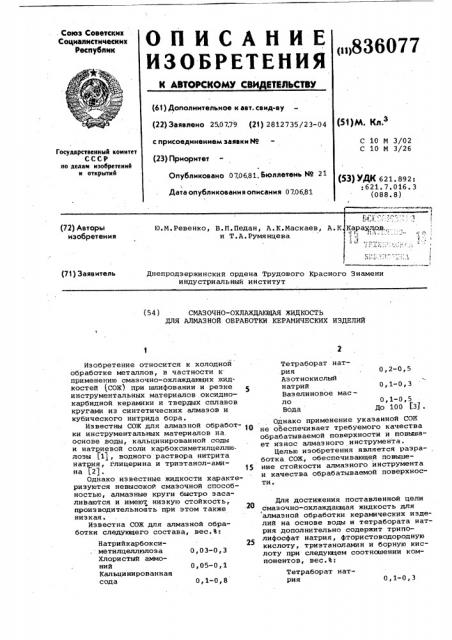

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ. Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 250779 (21) 2812735/23-04 (51) М с присоединением заявки Йо
С 10 М 3/02
С 10 М 3/26
Государственный «омнтет
СССР по делам изобретеннй н открытий (23) Приоритет
Опубликовано 0706.81. Бюллетень N9 21 (53) УДК 621. 892:
:621.7.016.3 (088.8) Дата опубликования описания 0706,81
« Е,,, :- I (72) Авторы изобретения
Ю.М. Ревенко, В. П. Педан, A. К.Маскаев, и Т.А.Румянцева
A. К Кара р ов„., с, Ь
1 1 .
1 ! 6
I сного Знамени (71) Заявитель
Днепродзержинский ордена Трудового Кра индустриальный институт (54) СМАЗОЧНО-ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ
ДЛЯ АЛМАЗНОЙ ОБРАБОТКИ КЕРАМИЧЕСКИХ ИЗДЕЛИЙ
Натрийкарбоксиметилцеллюлоза
Хлористый аммоний
Кальцинированная сода
0,03-0,3
0,05-0,1
0,1-0,8
Тетраборат натрия
0,1-0,3
Изобретение относится к холодной обработке металлов, в частности к применению смазочно-охлаждающих жидкостей 1,СОЖ) при шлифовании и резке инструментальных материалов оксиднокарбидной керамики и твердых сплавов кругами из синтетических алмазов и кубического нитрида бора.
Известны СОЖ для алмазной обработ- 10 ки инструментальных материалов на, основе воды, кальцинированной соды и натриевой соли карбоксиметилцеллю" лозы (11, водного раствора нитрита натрия, глицерина и триэтанол-амина 21.
Однако известные жидкости характеризуются невысокой смазочной способностью, алмазные круги быстро эасаливаются и имеют низкую стойкость, производительноать при этом также низкая.
Известна СОЖ для алмазной обработки следукщего состава, вес.В:
Тетраборат натрия 0,2-0 5
Азотнокислый натрий 0,1-0,3
Ваэелиновое масло 0 1-0 5
Вода До 100 (3).
Однако применение указанной СОЯ не обеспечивает требуемого качества обрабатываемой поверхности и повышает износ алмазного инструмента.
Целью изобретения является разработка СОЖ., обеспечивающей повышение стойкости алмазного инструмента и качества обрабатываемой поверхности °
Для достижения пост авл е иной цели смазочно-охлаждающая жидкость для алмазной обработки керамических иэделий на основе воды и тетрабората натрия дополнительно содержит триполифосфат натрия, фтористоводородную кислоту, триэтаноламин и борную кислоту при следунтдем соотношении компонентов, вес.В:
836077
Триполифосфат натрия
Фтористоводородная кислота
Триэтаноламин
Борная кислота
Вода
0,05-0,2
0 005-0,015
0,1-0,3
0,6-1,0
Остальное
Натриевая соль карбоксиметилцеллюлозы
Хлористый аммоний
Кальцинированная сода
Тетраборат натрия
Азотнокислый натрий
Вазелиновое масло
Вода
0,2
0,1
0 5
0,5
0,2
0,2
До 100
Содержание, sec,%
Компонент
Номер состава (3 ((1 2
4 . 5
Тетраборат натрия
Триполифосфат натрия
0,1 . 0,3 о,г
0,05
0,4
0,1
Ф
0,03
0 05
0i2
0,3
Фтористоводородная кислота 0,005 0,015 0,01
0,003 0 02
Триэтаноламин
0,1
0,3
0,25
0,05.0,4
0,6 1 D
Борная кислота
Вода
0,8 0,4
1,2
До 100 До 100 До 100- До 100 До 100
Триполифосфат натрия обеспечивает образование смазочной пленки, стойкой в условиях высоких температур и давлений. Тетраборат натрия образует g более легкоплавкие смазочные пленки с карбидом титана и окисью алюминия, из которых состоит оксидно-карбидная керамика, и поэтому действует в более широком интервале температур.
Триполифосфат натрия в совокупности. с тетраборатом натрия способствует также снижению сил резания, уменьшению износа алмазных кругов и повышению качества обработанных поверхностей, является хорошим ингибитором коррозии., В процессе резания при повышенных температурах в присутствии кислорода воздуха происходит окисление карбид титана. Окислы титана, явля- g5 ясь защитной пленкой; затрудняют дальнейшее растворение титана и в растворимое состояние легче переходят в присутствии фторидов (ионов фтора) . Окислы титана легче взаимодействуют в присутствии фтористоводородной кислоты.
Таким образом, фтористоводородная кислота также способствует увеличению стойкости алмазного круга и класса
:шероховатости обработанной поверхности. Триэтаноламин, вводимай в СОЖ, улучшает ее смазочные и моющие свойства, является ингибитором коррозии.
Борную кислоту добавляют к СОЖ для уменьшения ее щелочности (водородно- 40
ro показателя), что повышает стойкость алмазных кругов на органической связке и снижает раздражающее действие жидкости на кожу рук. Предлагаемую COZ(готовят простым смеше- 45 нием компонентов при комн ат ной температуре до полного растворения в воде.
Для испытания приготовляют составы СОЖ, приведенные в табл. 1.
Для сравнения берут известную
COE (Р 6) следующего состава, вес.Ъ:
Испытания проводят на станке
ЗВ642, оснащенном системой подачи
СОЖ в зону резания. Обработку неперетачиваеьнх пластинок иэ оксиднокарбидно@ керамики ВОК-60 по опорным плоскостям ведут с помои(ью чашечного круга ACB 80/63 82-100 (5 поперечн..
0,05 мм/дв.ход.). Шероховатость измеряют профилографом. СОЖ подают в зону резания поливом.
Результаты сравнительных испытаний эксплуатационно-технологических свойств СОЖ представлены в табл. 2.
Как видно иэ табл. 2, .предлагаемая
СОЖ обеспечивает получение более высоких технико-экономических показателей, а именно повышает износостойкость алмазных кругов в среднем на
30-45%, шероховатость обработанной поверхности улучшается на один класс (с 9 до 10 ). Такая СОЖ не раздражаВ ет кожу рук, ие вызывает коррозии
o6орудования.
Компоненты предлагаемой СОЖ растворяются в воде при комнатной температуре без остатка. СОЖ представляет собой бесцветную жидкость, позволяющую наблюдать за процессом резания.
Таблица 1
836077
Таблица 2
КаЧество обработанной поверхности
СОЖ состава
Удельный износ алмазов, мг/г класс чис- шероховаТОТЫ P тость
0,18
1,3
0,08
0,08
1 5
0,2
0,11
1,2
0,18
1,9
Фтористоводород,ная кислота
Триэтаноламин
Борная кислота
Вода
0,005-0,015 .
0,1-0,3
0 6-1,0
Остальное25
Тетраборат натрия
Триполифосфат натрия
0,1-0,3
0 05-0,2
Составитель Е. Пономарева
Техред Ж. Кастелевич Корректор С.Шекмар
Редактор 3. Бородкина
Заказ2828/19 Тираж 548 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
1 9
2 10
3 10
4 9
5 10
96 формула изобретения смазочно-охлаждающая жидкость для алмазной обработки керамических изделий на основе воды и тетрабората натрия, отличающаяся тем, что, с целью повышения стойкости алмазного инструмента и качества обрабатываемой поверхности, жидкость дополнительно содержит триполифосфат натрия, фтористоводородную кислоту, триэтаноламин и борную кислоту при следуквцем соотношении компонентдЪ, вес.%:
Источники информации, 30 принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р321538, кл. С 10 M 3/14, 1972.
2. Сб. Абразивная и алмазная обЗ5 работка материалов. М., "Машинострое ние", 1977, с. 142.
3. Авторское свидетельство СССР
9263799, кл. С 10 М 1/04, 1970 (прототип).
