Чугун

Чугун

Иллюстрации

Показать все

Реферат

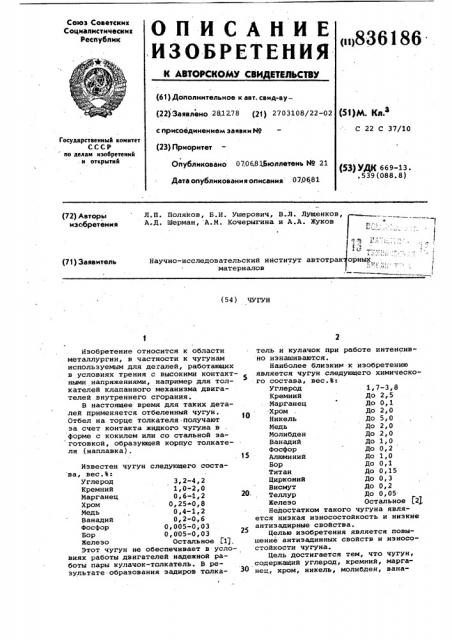

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<щ836186 (61) Дополнительное к авт. свид-ву(22) Заявлено 281278 (21) 2703108/22-02 (5!) jA. Кл.

С 22 С 37/10 с присоединением заявки Йо

Государствеииый комитет

СССР

" ио делам изобретеиий и открытий (23) Приоритет

Опубликовано 0706816юллетень No 21

Дата опубликования описания 070681 (53) УДК 669-13. .539(088.8) Л.П. Поляков, Б.И. Ушерович, В.Л. Лущенков, А.Д. Шерман, A.Ì. Кочерыгина и A.A. Жуков (72) Авторы изобретения

Научно-исследовательский институт автотрак материалов (71) Заявитель (54 ) ЧУГУН

Изобретение относится к области металлургии, в частности к чугунам используемым для деталей, работающих в условиях трения с высокими контактными напряжениями, например для толкателей клапанного механизма двигателей внутреннего сгорания.

В настоящее время для таких деталей применяется отбеленный чугун.

Отбел на торце толкателя.получают за счет контакта жидкого чугуна в форме с кокилем или со стальной заготовкой, образующей корпус толкателя (наплавка).

Известен чугун следующего состава, вес.Ъ:

Углерод 3,2-4,2

Кремний 1,0-2,0

Марганец 0,6-1,2

Хром 0,25 0,8

Медь 0,4-1,2

Ванадий Ок2-Ою6

Фосфор 0,005-0,03

Бор 0,005-0,03

Железо Остальное Г1).

Этот чугун не обеспечивает в условиях работы двигателей надежной работы пары кулачок-талкатель. В результате-образования задиров талкатель и кулачок при работе интенсивно изнашиваются.

Наиболее близким к изобретению является чугун следующего химического состава, вес.Вт

Углерод 1,7-3,8

Кремний До 2,5

Марганец До 0,1 .Хром До 2,0

Никель До 5,0

Медь До 2,0

Молибден До 2,0

Ванадий До 1,0

Фосфор До 0,2

Ллюминий До 1,0

Бор До 0,1

Титан До 0,15

Цирконий До 0,3

Висмут До 0,2

20. Теллур До 0,05

Железо Остальное 21

Недостатком такого чугуна является низкая износостойкость и ниэкие антизадирные свойства.

Целью изобретения является повышение антиэадинных свойств и изноСостойкости чугуна.

Цель достигается тем, что чугун, содержащий углерод, кремний, марганец, хром, никель, молибден, вана836186 дий, фосфор и железо, дополнительно содержит азот при .следующем соотношении компонентов, вес.Ъ:

Углерод 3,0-3,6

Кремний 2,0-2,6

Марганец 0,5-1,0

Хр.ом 0,6-1,2

Никель 0,4-0,8

Медь О,8-1,5

Молибден 0,4-0,8

Ванадий 0,2-0,6

Фосфор 0,4-0,6

Азот О, 02-0, 08

Железо Остальное

Азот в сочетании с ванадием и фосфором обеспечивает получение легиро- . ванной ванадием и азотом фосфидной эвтектики (фосфидная эвтектика с нитридами ванадия), благодаря чему белый чугун имеет повышенные антизадирные свойства и износостойкость,.

Химический состав и свойства пред- лагаемого и известного чугунов приведен в таблице.

Испытание на износ и антизадирные свойства проводили на машине трения. Пара трения состояла из испытываемого чугуна и закаленной стали 45.

При оценке износа нагрузка составляла 150 кг, смазка — индустриаль- . ное масло, время испытания 50 час.

Износ определяли по потере веса образца.

При оценке антизадирных свойств образец испытывали при нагрузках от

25 кг в течение 2 мин. Нагрузка,,при которой образовывался задир в паре трения, характеризовала антизадирные свойства.

Использование предлагаемого чугуна для изготовления, например, толкателей позволит повысить их износостойкость и антиэадирные свойства.

836186

1

1 о ю

3 л о о -!

1

1

° О I

I !

СО

° ф с

С Ъ

ul I о с

3О о с ь

<Ч о

ul о с оа о 1 ь с о

СЧ

l о

1 1

1 L

1

I

1

dP

l O

1 Ф

I IEI

СЧ с о Ф Ф с с о о EO с

1О 1 с о

Ю (с

1 О 1 с ь

Ю с ч-3 1

1О с о

1 (Ч с

СЧ I

I (Ч 1 с

С 3 1 сч о с

РЪ С ) 3

1

I х

1 Оз

I . 4

3 Оэ

I Ь

I бю о

Ф

I33

Ф I

3 1 х

1 мах

mO x м х g л 1 в 0) 0>

1 РФ "1

l C3eXO,)

l бiаХФ мох

° l V ! о

1хЦ

1 0) 3 I

1 М I

I I A 1 ! A B I

lФО ! I33O

3ЭЦ

Г Т 1

I Ф

I 1I I 1 —, Л

I 1

I 1

1 3 I.

1 .1

CO !

1! — 1

I c3: I

l l

I 1

1 3

I x 1

l l

1 4 I

I 1 ! 1

I 1

I )

1

I ! о

z с4 с

I I33

1 О ! ! х

1 Э

1 3

I Э !. Ц д) !

1 Х

I Х

1 Х о.

1 Ф

I ФФ

I Ф

I Х

I Х

I Ф

1 Ы

I и

1 Э

1 Ц ! о!

1 б С3 б

Г Ч

1 I

3 I

3 О 1

1 СЭ 1

Г «I ! 1

I — I

1

Г Ф

I I

1 1- I б.u I

I c

I. Х

\--

I ! °

I tA

3 I

l 1 3

1 1 I

3 1

1 I 3

I I 1

Сч СО сч о о с с с о о о

Сч Сч Ц) с с с о о о сР сб CO с с с о о о

О СО а с с с ,ч о ч

C0 Cl СО с с с о о о

Е Ч с с с о о

Ч> tfl с с о о о а с с с

Еч Сч СЧ

836186

Формула изобретения

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 494426, кл. С 22 С 37/06, 1975.

2. Патент Франции 9 1462572, кл. С 22 С 37/00, 1972.

Составитель Л. Лапин

Техред С. Мигунова Корректор Г. Решетник

Редактор Ж Рожкова

Зак з 2842/15 Тираж 681 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Чугун, содержащий углерод, кремний, марганец, хром, никель, медь, молибден, ванадий, фосфор и железо, о т л и ч а ю щ и и с я тем, что, с целью повышения его антизадирных свойств и износостойкости, он дополнительно содержит азот при следующем соотношении компонентов, вес.%:

Углерод 3,0-4,6

Кремний 2,0-2,6

Марганец 0 5-1,0

Хром 0,6-1,2

Никель

Медь

Молибден

Ванадий

Фосфор

Азот

Железо

0,4-0,8

0,8-1,5

0,4-0,8.0,2-0,6

0,4-0,6

0,02-0,08

Остальное
