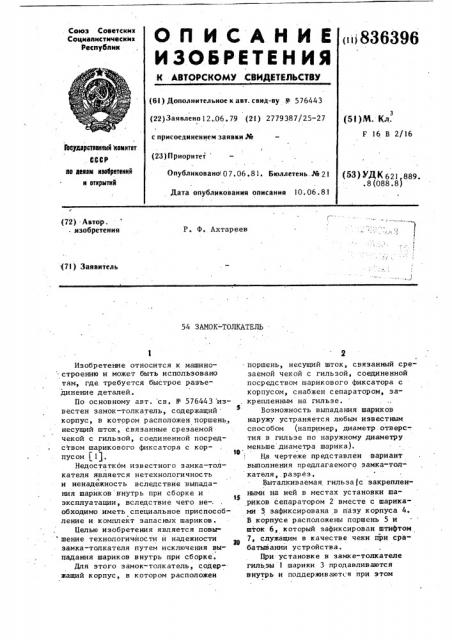

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (iii 836396

Союз Советскик

Социалистичесиик

Республик (61) Дополнительное к авт. свид-ву Ф 576443 (22) Заявлено 12.,06. 79 (21) 2779387/25-27 (5! )М. Кл,.

F 16 В 2/16 с присоелинением заявки №

Гвсудлрстввиимй комитат. СССР

IIo делам иаебрвтеиий и открытий (23) Приоритет .

Опубликовано1 07,06.81, Бюллетень. № 21

Дата опубликования описания 10.06.8 1 (53) УДК 621 889..8 (088.8) (72) - Автор.

- изобретения

1 з

Р. Ф. Ахтареев (71) Заявитель

54 ЗАМОК-ТОЛКАТЕЛЬ

Изобретение относится к машино. строению и может быть использовано там, где требуется быстрое разъединение деталей.

По основному авт. св. М - 5?6443 известен замок-толкатель, содержащий корпус, в котором расположен поршень, несущий шток, связанные срезаемой чекой с гильзой, соединенной посредством шарикового фиксатора с корпусом (11.

Недостатком известного замка-толкателя является нетехнологичность и и ненадежность вследствие выпадания шарйков aнутрь при сборке и эксплуатации, вследствие чего не-. обходимо иметь специальное приспособление и комплект запасных шариков, Целью изобретения является повы шение технологичности и надежности замка-толкателя путем исключения выпадания шариков внутрь при сборке.

Для этого замок-толкатель, содержащий корпус, в котором расположен поршень, несущий шток, связанный срезаемой чекой с гильзой, соединенной посредством шарикового фиксатора с корпусом, снабжен сепаратором, за, крепленным на гильзе.

Возможность выпадания шариков наружу устраняется любым известным способом (например, диаметр.отверс-. тия в гильзе по наружному диаметру меньше диаметра шарика).

19

На чертеже представлен вариант выполнения предлагаемого замка-толкателя, разрез.

Выталкиваемая гильза1с закреплен I$ ными на ней в местах установки шариков сепаратором 2 вместе с шариками 3 зафиксирована в пазу корпуса 4.

В корпусе расположены поршень 5 и шток 6, который зафиксирован штифтом

7, служащим в качестве чеки при срабатывании устройства.

При установке в замке-толкателе гильзы 1 шарики 3 продавливаются внутрь и поддерживаются при этом

Формула изобретения

Составитель А. Ярославский

Редактор Г. Бельская Техред И.Асталош КорректоР II, Иван

Подпис ное

Заказ 3032 25 Тираж 860

ВНИИПИ Государственного комитета. СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная,4

3 83 упругими лепестками сепаратора 2.При достижении nasa корпуса 4 шарики под действием упругих лепестков сепаратора фиксируют гильзу. Затем под шарики подводится шток 6, который фиксируется чекой 7. При срабатывании замкатолкателя, когда на поршень 5 действует определенное давление, срезается чека и шток 6 выходит из-под шариков. Поршень ударяет в торец гильзы, ::и шарики отжимая упругие лепестки сепаратора, выходят из паза корпуса, при этом гильза вместе с шариками вылетает из корпуса с определенной скоростью.

Закрепление на гильзе в местах установки шариков сепаратора исключает йеобходимость использования прй сборке замка-толкателя специального

6 396

1приспособления и комплекта запасных шариков, что повышает его надежность:. и технологичность.

Замок-толкатель по авт, св, !

1- 576443, отличающийся

1О тем, что, с целью повышения надежности путем исключения выпадания шариков внутрь при сборке, он снабжен сепаратором, закрепленным на гильзе.

15 Источники информации, принятые во внимание при экспертизе

1.. Авторское свидетельство СССР

М - 576443, кл. I." 16 В 2/16, !973 (пр о то тип ) .
