Реферат

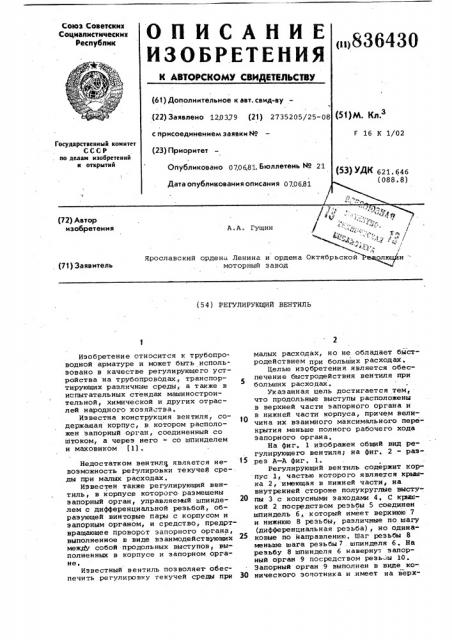

(71) Заявитель моторный завод (54) РЕГУЛИРУЮЩИЙ ВЕНТИЛЬ

Изобретение относится к трубопроводной арматуре и может быть использовано в качестве регулирующего устройства на трубопроводах „транспортирующих различные среды, а также в испытательных стендах машиностроительной, химической и других отраслей народного хозяйства.

Известна конструкция вентилями содержащая корпус, в. котором расположен запорный орган, соединенный со штоком, а через него " co шпинделем и маховиком t1).

Недостатком вентилq является невозможность регулировки текучей среды при малых расходах.

Известен также регулирующий вентиль, в корпусе которого размещены запорный орган, управляемый шпинделем с дифференциальной резьбой, образующей винтовые пары с корпусом и запорным органом, и средство, предртвращающее проворот запорного органа„ выполненное s виде взаимодействующих межд(У собой продольных выступов, выполненных в корпусе и запорном органе.

Известный вентиль позволяет обеспечить регулировку текучей среды при малых расходах, но не обладает бйстродействием при больших расходах.

Целью изобретения является обеспечение быстродействия вентиля при больших расходах.

Указанная цель достигается темр что продольные выступы расположены в верхней части запорнрго органа и в нижней части корпуса, причем величина их взаимного максимального перекрытия меньше полного рабочего хода запорного органа.

На фиг, 1 изображен общий вид регулирующего вентиля; на фиг. 2 - раз15 pcs A-А фиг. 1.

Регулирующий вентиль содержит корпус 1, частью которого является крышка 2, имеющая в нижней части, на внутренней стороне полукруглые высту20 пы 3 с коиусными заходами 4, С крышкой 2 посредством резьбы 5 соединен шпиндель 6, который имеет верхнюю 7 и нижнюю 8 резьбы, различные по шагу (дифференциальная резьба), но одинаковые по направлению, Шаг резьбы 8 меньше шага резьбы 7 . шпинделя 6. На резьбу 8 шпинделя 6 навернут запорный орган 9 посредством резь ы 10.

Запорный орган 9 выполнен в виде ко-.

30 нического золотника и .имеет на верх"

836430 ней наружной части полукруглые выступы 11 с конусными заходами 12, взаимодействующие с выступами 3 крышки

2, при з тси величина их вэ аими ого максимального перекрытия меньше полного рабочего хода запорного органа, На шпинделе 6 и запорном органе 9 выполнены соответственно упоры 13 и

14 между которыми с предварительным натягом установлена пружина сжатия15, увеличивающая трение в винтовой паре запорный орган-шпиндель и предотвращающая произвольный проворот запорного органа 9 при работе вентиля вне эоны взаимодействия (зацепления) полукруглых выступов 3 и 11.

Вентиль содержит также сальниковое уплотнение 16, сальниковую резьбовую втулку 17 и маховик 18, насаженный на шпиндель 6.

ВеНтиль работает следующим образом.

При вращении маховика 18 против часовой стрелки шпиндель 6 по верхней крупной резьбе 7 вворачивается в резьбу 5 крышки 2, а lio нижней. мелкой резьбе 8 выворачивается из резьбы 10 запорного органа 9, который в зто время застопорен полукруглыми выступами 3 крышки ? и аналогичными выступами 11 запорного органа

9. ПОскольку резьбы у них разные по шагу, но одинаковые по направлению, то эапорный орган 9 перемещается поступательно вверх на величину разности шагов верхней и нижней резьб шпивделя 6 за каждый его полный оборот обеспечивая тонкую регулировку текучей среды, Запорный орган 9 движется медленно и поступательно до тех пор, пока выступы 3 и 11 находятся в зацеплении, а после выхода их из зацепления запорный орган 9 начинает вращаться, как единое целое со шпинделем 6, ускоренно перемещаясь с ним вверх до упора. Процесс подъема запорного

- органа "9 закончен, а опускание его производится в обратном порядке при вращении маховика 18 по часовой стрелке, при этом тонкое регулирование начинается тогда, когда конусные заходы 12 выступов 11 запорного органа

9 войдут в контакт с аналогичными заходами 4 выступов 3 крышки 2, Регулирующий вентиль позволяет повысить точность регулирования при малых расходах при одновременном обеспечении быстродействия при больших расходах среды.

Формула иэобре тени я

Ре гулирующий вентиль, в ко рпу сЕ которого размещены эапорный орган, управляемый шпинделем с дифферен2п циальной резьбой, образующей винтовые пары с корпусом и запорным органом, и средство, предотвращающее проворот запорного органа, выполненное в виде взаимодействующих между собой продольных выступов, выполненных в корпусе и запорном органе, о т л и ч. а ю шийся тем, что, с целью обеспечения быстродействия при больших расходах, продольные выступы расположены в верхней части запорного органа и в нижней части корпуса, причем величина их взаимного максимального перекрытия меньше полного рабочего хода запорного opra35 на.

Источники информации, принятые во внимание при экспертизе

1, Кожелевский Ю. М. Современные конструкции трубопроводной арматуры, 40 М., Недра, )970, с. 79-82, рис, 17.

2, ПатЕнт Вели кобрит ан ии Р 15 120 88, кл. Г 2 Ч, 1978, 8364 30
