Реферат

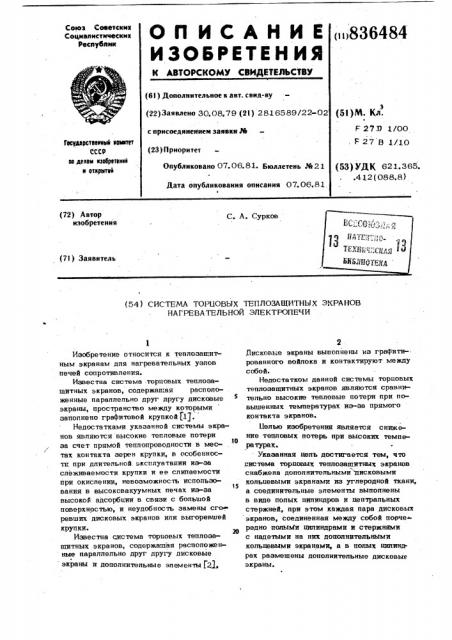

О П И С А Н И Е ()836484

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социал истичесних

Ресттубиин (61) Дополнительное к авт. саид-ву (22)ЗаЯвлено 30.08,79 (2l) 2816589/22-02 (5е)М. Кд. з

F 27Э 1/00

F 27 В 1/10 с присоедииеииеее заявки М (23) Приоритет

Гесударстеенний хоиитет

СССР ео делам изобретений в отиритей (53) УДК 621.365..412(088.8) Опубликовано 07.06.81. Бюллетень %21

Дата опубликования описания 07.06.81. (54) СИСТЕМА TOPUOBb1X ТЕПЛОЗАКИТНЫХ ЭКРАНОВ

НАГРЕВА ТЕЛЬНОЙ ЭЛЕКТРОПЕЧИ

Изобретение относится к теплозатцитным экранам для нагревательных узлов печей сопротивления.

Известна система .торцовых теплозатцитных экранов, содержал;ая расположенные параллельно друг другу дисковые экраны, пространство между которыми заполнено графитовой крупкой Р .

Недостатками указанной системы экранов являются высокие тепловые потери за счет прямой теплопроводности в местах контакта зерен крупки, в особенности при длительной эксплуатации из-за слеживаемости крупки и ее слипаемости при окислении, невозможность использования в высоковакуумных печах иэ-за высокой адсорбции в связи с большой поверхностью, и неудобность замены сго ревших дисковых экранов или выгоревшей крупки.

Известна система ToplloBbIK теплозаIQHTHblR экранов, содержашая расположенные параллельно друг другу дисковые

"экраны и дополнительные элементы Р2з

Писковые экраны выполнены из графитированного войлока и контактируют между собой.

Недостатком данной системы торцовых теплозащитных экранов .являются сравнительно высокие тепловые потери при повышенных температурах из-за прямого контакта экранов.

Белью изобретения является снижение тепловых потерь при высоких температурахх.

Указанная цель достигается тем, что система торцовых теплозатцитных экранов снабжена дополнительными дисковыми кольцевыми экранами из углеродной ткани, а соединительные элементы выполнены в виде полых цилиндров и центральных стержней, при этом каждая пара дисковых экранов, соединенная между собой поочередно попыхти цилиндрами и стержнями с надетыми на них дополнительными кольцевыми экранами, а в полых цилиндрах размешены дополнительные дисковые экраны.

3 8

На фиг. 1 показан общий вид системы торцовых теплозащитных экранов; на фиг. 2 и фиг. 3 — дополнительные дисковые и кольцевые экраны.

Система торцовых теплозвщитных экранов электропечей содержит расположенные параллельно друг другу дисковые экраны 1-4 и соединенные элементы, выполненные в виде центральных стержней 5 и полых цилиндров 6,7, расположенных по разные стороны от дисковых экранов 1. Между дисковыми экранами

1 и 2, соединенными полым цилиндром 6, размещены плоские круговые экраны 7 из углеродной ткани, а между дисковыми экранами 2 и 3, соединенными центральным стержнем 5, размещены колы.евьввые экраны 8 из углеродной ткани.

Система торцовых теплоэвщитных экранов работает следу}ощим образом.

При воздействии теплового потока со стороны торца . системы экрвнирующее воэдействке экранов 1 — 4 не снижает ся за счет прямого соединения экранов, так как они соединены между собой то в центре- центральным стержнем

5, то на периферии — полым цилиндром

6. Лопол}йтельное сопротивле.ние тепловому потоку за счет излучения оказывают плоские круговые экраны 7 и плоские кольцевые экраны 8 из углеродной ткани. Кроме того, полый цилиндр 6 фиксирует плоские круговые экраны 7, а цен} ральный стержень 2 фиксирует кольцевые экраны 8.

364 84 4

Применение изобретения позволяет добиться снижения тепловых потерь в нагревательных узлах высокотемпературных печей сопротивления в диапазоне

2500-3000 С íà 15-20 %.

Формула изобретения

Систел а тс рцовых теплоэап.итных экранов нагревательной электропечи, содержащая параллельно расположенные дисковые экраны и соединительные элементы, о т л и ч а ю щ в я с я тем, что, с целью снижения тепловых потерь при высоких темпера турах, она снабжена дополнительными дисковыми и кольцевыми экранами иэ углеродной ткани, а соединительные элементы выполнены в виде полых ци20 линдров и стержней, при этом -каждая пара дисковых экранов соединена между собой поочередно полыми UHlIMHgpBMH и стержнями с надетыми на них дополнительными кольцевыми экранами, а в полых цилиндрах размещены дополнительные дисковые экраны.

Источники информации, принятые во внимание при экспертизе(1. Гурвич О. С. и др. БысокотемператуРные электропечи с графитовыми элементами. М., Энергия, 1974, с.69, рис.33

2. Гурвич О. С. и др. Высокотемпературные электропечи с грвфитовыми элементами. М., Энергия, 1974, с. 72, рис. 37.
