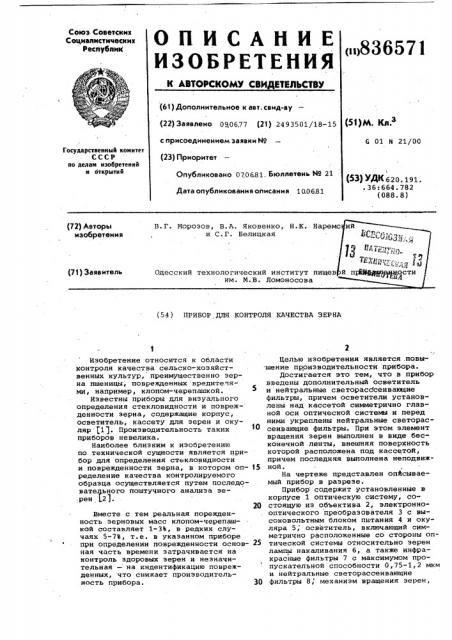

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 09.06.77 (21) 2493501/18-15

<о836571 ф лФ.

4 .=,,. / - (51)м, кл.з с присоединением заявки Йо

G 01 N 21/00

Государствеииый комитет

СССР ио делам изобретеиий и открытий (23) Приоритет

Опубликовано 07.06.81. Бюллетень М 21

Дата опубликования описания 10.06.81

\ (53) УДК 620. 191..36:664.782 (088.8) (54) ПРИБОР ДЛЯ КОНТРОЛЯ КАЧЕСТВА ЗЕРНА

Изобретение относится к области контроля качества сельско-хозяйственных культур, преимущественно зерна пшеницы, поврежденных вредителями, например, клопом-черепашкой.

Известны приборы для визуального определения стекловидности и поврежденности зерна, содержащие корпус, осветитель, кассету для зерен и окуляр $1). Производительность таких приборов невелика.

Наиболее близким к изобретению по технической сущности является прибор для определения стекловидности и поврежденности зерна, в котором определение качества контролируемого образца осуществляется путем последовательного поштучного анализа зе.рен P2).

Вместе с тем реальная порежденность зерновых масс клоном-черепашкой составляет 1-3Ъ, в редких случаях 5-73, т.е. в указанном приборе при определении поврежденности ocHQBНая часть времени затрачивается на контроль здоровых зерен и незначительная — на кндентификацию поврежденных, что снижает производительность прибора.

Целью изобретения является .повышение производительности прибора.

Достигается это тем, что в прибор введены дополнительный осветитель и нейтральные светорасссеивающие фильтры, причем осветители установлены над кассетой симметрично главной оси оптической системы и перед ними укреплены нейтральные светорассеивающие фильтры. При этом элемент вращения зерен выполнен в виде бесконечной ленты, внешняя поверхность которой расположена под кассетой, причем последняя выполнена неподвижной.

На чертеже представлен опйсываемый прибор в разрезе.

Прибор содержит установленные в корпусе 1 оптическую систему, со20 стоящую из объектива 2, электроннооптического преобразователя 3 с высоковольтным блоком питания 4 и окуляра 5, осветитель, включающий симметрично расположенные со стороны оп25 тической системы относительно зерен лампы накаливания 6, а также инфракрасные фильтры 7 с максимумом пропускательной способности 0,75-1,2 мкм и нейтральные светорассеивающие

30 фильтры 8, механизм вращения зерен, 836571 состоящий из бесконечной ленты 9 с перфорированной внешней поверхностью и фрикционно с ней связанных двух валиков 10 и 11, причем валик 11 является ведущим, на валу 12 которого укреплена ручка 13.

В корпусе прибора имеются направляющие 14 для установки и фиксации съемной кассеты 15 со сквозными отверстиями 16 для зерен 17. На проти воположных сторонах кассеты имеются защитные скобы 18, обеспечивающие 1О подъем прижимных роликов 19 в процессе установки и извлечения кассеты из прибора.

Для удобства налюдения анализируемых зерен в окуляре на нем соосно )5 с главной осью 20 оптической системы установлена бленда 21.

Использование нейтральных светорассеивающих фильтров 8 связано с получением равномерного освещения всех зерен 17 и устранением возможности появления бликов света, отраженного от поверхности зерен.

Прибор работает следующим образом.

Из прибора вынимают кассету 15, устанавливают ее на подложку, представляющую собой тонкую прямоугольную пластинку, длина или ширина которой превышает соответствующий размер кассеты на величину удобного извлечения ее из прибора после установки в нем З кассеты.

Кассету 15 заполняют зернами 17 . и вместе с подложкой вставляют ее в корпус 1 прибора. Беспрепятственная и надежная установка кассеты обес-З5 печивается подъемом прижимных роликов 19 в момент введения кассеты 15 в корпус 1 прибора и опусканием их после фиксации кассеты 15 в направляющих 14. Этим самым устраняется 4р возможность россыпей зерна.

После фиксации кассеты 15 подложку извлекают из прибора и приступают к анализу зерен.

Для этого вращают ручку 13, в результате чего за счет фрикционной связи ведущего валика 11 с бесконечной лентой 9 последняя приходит в движение, задавая всем зернам 17 вращение относительно собственной продольной оси. Глядя через бленду 21 ® в окуляр 5 оптической системы, отюстированной так, что на фотокатоде электронно-оптического преобразователя 3 проецируется изображение всех зерен 17, размещенных в кассете 15, 55 по характеру цветовой тональности зерен в отраженном инфракрасном рассеянном свете осуществляют визуальный контроль их качества.

Наибольшей отражательностью способностью обладают поврежденные зерна в рассеянном инфракрасном свете, они видны наиболее контрастно светлыми. Цветовая тональность здоровых стекловидных зерен, в наименьшей степени отражающих инфракрасный свет, близка к светло-зеленому оттенку свечения люминофора экрана электроннооптического преобразователя 3. Мучнистым зернам соответствует промежуточная тональность.

Таким образом, идентифицируя электронно-оптическое изображение зерен бегло просматривают. контрольный образец, выделяя зерна с наиболее светлыми участками — очагами повреждения клопом-черепашкой.

Применение неподвижной кассеты и ленточного механизма вращения зерен в сочетании с размещением оптической системы и элементов осветителя с одной стороны относительно зерен позволяет повысить производительность.

Формула изобретения

Прибор для контроля качества зерна, включающий корпус, осветитель, оптическую систему, электронно-оптический преобразователь с блоком питания, кассету со сквозными ячейками, приводной механизм с имеющим перфорации элементом для вращения зерен, который установлен под кассетой; отличающийся тем, что, с целью повышения производительности прибора, он снабжен дополнительным осветителем и светорассеивающими нейтральными фильтрами, причем осветители установлены над кассетой симметрично главной оси оптической системы, светорассеивающие нейтральные фильтры закреплены перед осветителями, при этом элемент вращения зерен выполнен в виде бесконечной ленты, а кассета установлена в корпусе неподвижно.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство CCCP

9 452722, кл. G 01 и 21/04, 1974.

2. Авторское свидетельство СССР

9 678396, кл. G 01 N 21/00, 1977.
