Реферат

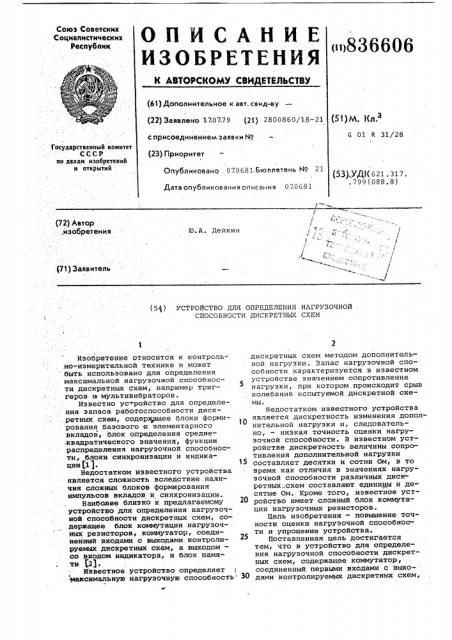

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«»836606 (61) Дополнительное к авт. свид-ву (22) Заявлено 170779 (21} 2800860/18 — 21 с присоединением заявки ¹ (23) Приоритет

G 01 R 31/28 Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 07.06.81.Бюллетень ¹ 21 (53),УДК 621 . 317. .799(088.8) Дата опубликования описания 0706.81

Р

".t

1 f „f

j (72) Автор .изобретения

l

/ !

„/

Ю.A. Дейкин (71) Заявитель (51) УСТРОИСТВО ДЛЯ ОПРЕДЕЛЕНИЯ НЛГРУЗОЧНОИ

СПОСОБНОСТИ ДИСКРЕТНЫХ СХЕМ

Изобретение относится к контроль.но-измерительной технике и может быть использовано для определения максимальной нагруэочной способности дискретных схем, например триггеров и мультивибраторов.

Известно ус ройство для определения запаса работоспособности диск. ретных схем, содержащее блоки формирования базового и элементарного вкладов, блок определения среднеквадратического значения, функции распределения нагруэочной способности, блоки синхронизации и индикации 1.1).

Недостатком известного устройства является сложность вследствие наличия сложных блоков формирования импульсов вкладов и синхронизации.

Наиболее близко к предлагаемому устройство для определения нагрузочиой способности дискретных схем, содержащее блок коммутации нагрузочных резисторов, коммутатор, соедииейний-входами с выходами контролируемых дискретных схем, а выходом— со входом индикатора, и блок памяти (2.1.

Известное устройство определяет максимальную нагрузочную способностьЮ дискретных схем методом дополнительной нагрузки. Запас нагрузочной способности характеризуется В известном устройстве значением сопротивления нагрузки, при котором происходит срыв колебаний испытуемой дискретной схемы, Недостатком известного устройства является дискретность изменения дополнительной нагрузки и, следовательно, - низкая точность оценки нагрузочной способности. В известном устройстве дискретность величины сопротивления дополнительной нагрузки составляет десятки и сотни Ом, в то время как отличия в значениях нагрузочной способности различных дискретных схем составляют единицы и десятые Ом. Кроме того, известное устройство имеет сложный блок коммутации нагрузочных резисторов.

Цель изобретения — повышение точности оценки нагруэочной способности и упрощение устройства.

Поставленная цель достигается тем, что в устройство для определения нагрузочной способности дискретных схем, содержащее коммутатор, соединенный первыми входами с выхо- дами контролируемых дискретных схем, 83660б а выходом - co входом индикатора; блок памяти, введены первый, второй и третий генераторы, элемент,И, дифференцирующий элемент, усилитель и триггер, первый выход которого соединен с первым входом элемента И, второй выход через первый генератор и усилитель — с выходом коммутатора, первый вход — с первым выходом второ-, го генератора, второй выход которого соединен со вторым входом коммутатора, а вход — co вторым входом триггера и через дифференцирующий элемент — c выходом индикатора, второй вход элемента И соединен с выходом третьего генератора, а выход — e входом блока памяти. 15

На чертеже приведена блок-схема устройства.

Устройство для определения нагрузочной способности дискретных схем 1 содержит. коммутатор 2, второй 2О генератор 3, триггер 4, первый генератор 5, усилитель б, индикатор

7, дифференцирующий элемент 8, третий генератор 9, элемент И 10 и блок памяти 11.

Генрратор 3 выполнен по схеме блокинг-генератора, запускается импульсом отрицательной полярности по входу и имеет два выхода, причем выходной импульс со второго выхода задержан по времени относительно

30 импульса с первого выхода.

Триггер 4 представляет собой

RS-триггер, имеет два раздельных установочных входа и срабатывает от импульсов положительной полярности.

Генератор 5 представляет собой генератор пилообразного напряжения и имеет рабочую частоту, существенно 4О ниже рабочей частоты схемы 1.

Усилитель б может быть выполнен, например, на одном транзисторе, включенном по схеме r общим эмиттером, причем база транзистора соединена 45 со входом усилителя б, à его коллектор - с выходом усилителя б. Сопротивление эмиттер-коллектор транзистора является нагрузкой схемы 1.

Индикатор 7 выполняют, например, на дифференцирующей цепочке, задержанном мультивибраторе и выпрямителе. Он фиксирует время от момента подключения дополнительной нагрузки к выходу схемы 1 (включения транзистора усилителя б) до момента срыва колебаний схемы 1. В момент колебаний схемы 1 индикатор 7 вырабатывает импульс положительной полярности.

Генератор 9 содержит кварцевый стабилизатор частоты для повышения 60 точности и стабильности устройства и имеет рабочую частоту существенно выше частоты генератора 5.

Блок памяти 11 предназначен для запоминания количества импульсов, б5 поступающих на его вход с генератора 9.

Устройство работает следующим образом.

В исходном положении транзистор усилителя б закрыт, к коллектору транзистора через коммутатор 2 подключен выход первой схемы 1. При подаче питания на устройство начинает работать генератор 9, однако элемент

И 10 закрыт, и импульсы с генератора 9 на блок 11 не проходят.

При подаче питания на схемы 1 индикатор 7 фиксирует колебания перной схемы 1. На выходе индикатора появляется напряжение положительной полярности, которое поступает на дифференцирующий элемент 8. На ныходе элемента 8 появляется остроконечный импульс положительной полярности, который перебрасывает триггер 4.

При этом запускается генератор 5 и открывается элемент И 10. С генератора 9 через элемент И 10 начинают проходить на блок 11 счетные импульсы. С выхода генератора 5 на базу транзистора начинает поступать линейно возрастающее напряжение. Транзистор начинает открываться, сопротивление эмиттер-коллектор уменьшается. При определенном значении сопротивления, соответствующем запасу нагрузочной способности схемы 1, происходит срыв ее колебаний. На выходе дифференцирующего элемента 8 вырабатывается остроконечный им-.: пульс отрицательной полярности, который вызывает срабатывание генератора 3. Прямой импульс с генератора возвращает триггер 4 в исходное положение и н результате закрывает элемент 8, прекращая поступление импульсов с генератора 9 на блок 11. Блок памяти 11 хранит двоичный код количества импульсов, поступивших с генератора 9 и пропорционального нагрузочной способности дискретной схемы 1.

Задержанный импульс с генератора

3, поступающий на управляющий вход коммутатора 2, обеспечивает подключение к транзистору и индикатору колебаний следующей схемы 1.

Плавное изменение проходного сопротивления усилителя б с помощью генератора 5 и измерение счетным методом времени развертки генератора

5 от момента максимального значения сопротивления до момента значения сопротивления, при котором происходит срын колебаний схемы 1, исключает дискретность изменения сопротивления дополнительной нагрузки. При этом повышается точность определения нагрузочной способности и уменьшается количество оборудования, что упрощает устройство.

836606

Составитель В. Дворкин

ТехредА. Бабинец Корректор М. Демчик

Редактор Б. Федотов

Эаказ 3109/35 Тираж 732 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Формула изобретения

Устройство для определения нагрузочной способности дискретных схем, содержащее коммутатор, соединенный первыми входами с выходами контролируемых дискретных схем, а выходом — 5 со входом индикатора, блок памяти, отличающееся тем, что, с целью повышения точности оценки и упрощения устройства, в него введены первый, второй и третий генерато- )p ры, элемент И, дифференцирующий эле мент, усилитель и триггер, первый выход которого соединен с первым входом элемента И, второй выход через первый генератор и усилитель — с выходом коммутатора, первый вход с первым выходом второго генератора, 0 второй выход которого соединен со вторым входом коммутатора, а вход со вторым входом триггера и через дифференцирующий элемент — с выходом индикатора, второй .вход элемента И соединен с выходом третьего генератора, а выход — с входом блока йамяти.

Источники информации, принятые во внимание при экспертизе

1. Гаскаров Д.В. и др. Прогнозирование технического состояния и надежности радиоэлектронной аппаратуры. М., "Сов. радио", 1974, с. 208, рис. 11, 10.

2. Гаскаров Д.В. и др. Прогнозирование технического состояния и надежности радиоэлектронной аппаратуры, M., "Сов. радио", 1974, с. 20, рис. 11,9 (прототип).
