Многопороговый дискриминатор на-пряжения

Многопороговый дискриминатор на-пряжения

Иллюстрации

Показать все

Реферат

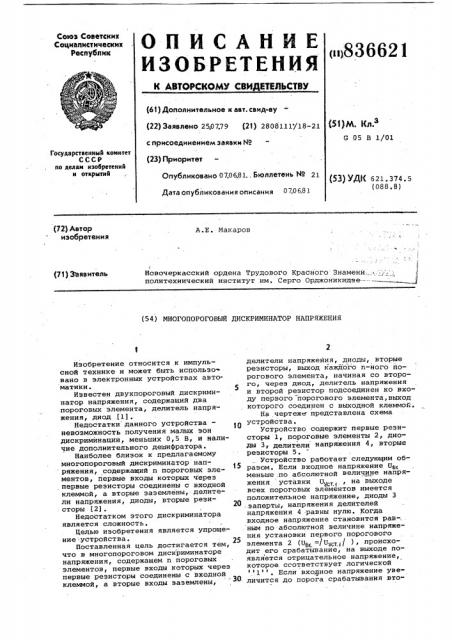

ОПИСАНИЕ щ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. саид-ву (22) Заявлено 250779 (21) 2808111/18-21 (1 М )(да

G 05 В 1/01 с присоединением заявки М2

Государствеииый комитет

СССР по делам изобретеиий и открытий (23) Приоритет

Опубликовано 0706.81., Бюллетень Йо

Дата опубликования описания 0706.81 (53) УД)(621.374.5 (088.8) (72) Автор изобретения

A.Е. Макаров

1 !

Новочеркасский ордена Трудового Красного Знамени политехнический институт им. Серго Орджоникидзе (71) Заявитель (54) МНОГОПОРОГОВЫЙ ДИСКРИМИНАТОР НАПРЯЖЕНИЯ

Изобретение относится к импульсной техникЕ и может быть использо» вано в электронных устройствах автоматики.

Известен двухпороговый дискриминатор напряжения, содержащий два .пороговых элемента, делитель напряжения, диод (1).

Недостатки данного устройства— невозможность получения малых зон дискриминации, меньших 0,5 В, и наличие дополнительного дешифратора.

Наиболее близок к предлагаемому многопороговый дискриминатор нап ряжения, содержащий и пороговых элементов, первые входы которых через первые резисторы соединены с входной клеммой, а вторые заземлены, делители напряжения, диоды, вторые рези:сторы (2).

Недостатком этого дискриминатора является сложность.

Цедью изобретения является упроще-. ние устройства. 25

Поставленная цель достигается тем, что в многопорогоном дискриминаторе напряжения, содержащем и пороговых элементон, первые нходы которых через первые резисторы соединены с входной клеммой, а нторые входы заземлены, делители напряжения, диоды, вторые резисторы, ныход каждого и-ного порогового элемента, начиная со второго, через диод, делитель напряжения и второй резистор подсоединен ко входу первого порогового элемента, выход которого соединен с выходной клеммой.

На чертеж представлена схема устройства.

Устройство содержит первые резисторы 1, пороговые элементы 2, диоды 3 делители напряжения 4, вторые резисторы 5 ° . Устройство работает следующим образом. Если входное напряжение Пв„ меньше .по абсолютной величине напряжения уставки U, на выходе всех пороговых элементов имеется положительное напряжение, диоды 3 заперты, напряжения делителей напряжения 4 равны нулю. Когда входное напряжение становится рав-. ным по абсолютной величине напряжения установки первого порогового элемента 2 (U6< =/Uz ),>

Формула изобретения

30 рого порогового элемента 2 (U < =

=/U / ), напряжение на выходе второго элемента изменит знак, диод 3 откроется, с делителя напряжения 4 часть выходного напряжения этого элемента Ug попадет через резистор 5 на вход первого порогового элемента, где оно складывается с напряжением

его уставки. Таким образбм, напряжение уставки первого порогового элемента по абсолютной величине возрастает, и первый элемент возвращается в состояние логического 0 .

Следующее срабатывание первого порогового элемента произойдет, когда входное напряжение по абсолютной величине будет равным сумме уставки этого элемента и напряжения обратной связи .с выхода второго порогового элемента.

При наличии третьего порогового элемента будет сформирована вторая 20 зона дискриминации.

1, Добавление элементов схемы приведет к образованию зон дискриминации напряжения по условиям, аналогичным описанным выше.

В описанной схеме число зон дискриминации на единицу больше числа используемых элементов, т ° е. для формирования 10 зон потребуется 11 пороговых элементов, ширину зой фиксации можно сделать достаточно узкой (до 10 мВ).

Таким образом, в предлагаемой схеме обеспечивается реализация необходимой передаточной функции на меньшем числе пороговых элементов, что дает выигрыш в надежности устройства, уменьшение его стоимости при большом числе 3QH дискриминирования почти в два раза.

Многопороговый дискриминатор напряжения, содержащий п пороговых элементов, первые входы которых через первые резисторы соединены с входной клеммой, а вторые входы заземлены, делители напряжения, диоды, вторые резисторы, отличающийся тем, что, с целью упрощения устройства, выход каждого и-ного порогоного элемента, начиная со второго, через диод, делитель напряжения и второй резистор подсоединен ко входу первого порогового элемента, выход которого соединен с выходной клеммой.

Источники информации, принятые во внимание при экспертизе"

1. Массер. Двухпороговый дискриминатор с температурной компенсацией. Электротехника 9 26, 1974, с. 71-72.

2. Сентурий С. и Уэдлок В. Электронные схемы и их применение. М., "Мир", 1977, с. 108 (прототип).
