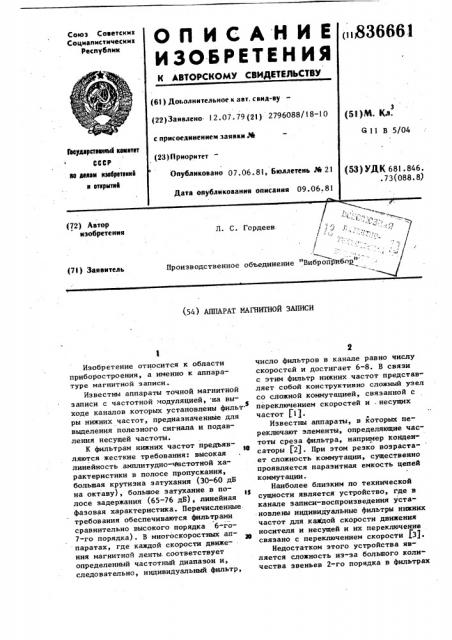

Ofl HCAHHE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистичесник

Республик

<п836661 (61) Дополнительное к авт. саид-ву (22) Заявлено 12. 07. 79 (21) 2796088/18-10 (51)M. Кл.

6 11 В 5/04 с присоединением заявки М (23) Приоритет

9вудврствеккык квинтет

СССР во делам кзебретекик н вткрмтнв

Опубликовано 07. 06. 81, Бюллетень М 21 (53) УДК 681. 846..73(088.8) Дата опубликования описания 09.06. 81 (72) Автор изобретения

Л. С. Гордеев

Производственное объединение "Виброприбод" (71) Заявитель (54) АППАРАТ МАГНИТНОЙ ЗАПИСИ

Изобретение относится к области приборостроения, а именно к аппаратуре магнитной записи.

Известны аппараты точной магнитной записи с частотной модуляцией, на выходе каналов которых установлены фильт$ ры нижних частот, предназначенные для выделения полезного сигнала и подавления несущей частоты.

К фильтрам нижних частот предъявляются жесткие требования: высокая линейность амплитудно-частотной характеристики в полосе пропускания, большая крутизна затухания (30-60 дБ на октаву), большое затухание в полосе задержания (65-76 дБ), линейная фазовая характеристика. Перечисленные требования обеспечиваются фильтрами сравнительно высокого порядка 6-го7-го порядка). В многоскоростных аппаратах, где каждой скорости движения магнитной ленты. соответствует определенный частотный диапазон и, следовательно, индивидуальный фильтр, число фильтров в канале равно числу скоростей и достигает 6-8. В связи с этим фильтр нижних частот представляет собой конструктивно сложный узел со сложной коммутацией, связанной с переключением скоростей и .несущих частот (1).

Известны аппараты, в которых переключают элементы, определяющие частоты среза фильтра, например конденсаторы 12). При этом резко возраста- ет сложность коммутации, существенно проявляется паразитная емкость цепей коммутации.

Наиболее близким по технической сущности является устройство, где в канале записи-воспроизведения установлены индивидуальные фильтры нижних частот для кал1дой скорости движения носителя и несущей и их переключение связано с переключением скорости f3).

Недостатком этого устройства является сложность из-за большого количества звеньев 2-ro порядка в фильтрах

36661 1 Ф !

3 14 и 15 — амплитудно-частотные характеристики двух последовательно включенных фильтров с соседними частотами среза. Построены они для

5 кривой l. От точки 16 до точки 17 амплитудно-частотная характеристика определяется характеристикой первого фильтра с частотой 2"F, а с ростом частоты от точки !7 затухание является суммой затуханий двух фильтров, с частотами среза,2"1=и 2 Р

Переключателем 2 выбирают необходимую пару фильтров, т.е. одну.из характеристик 11-15.

Кривые 18 и 19 -. амплитудно-частотные характеристики фильтров (с характеристикой Батерворта) 4-го порядка, настроенные на частоты 2 и 2 наприме1. 5 и !О кГц.

Кривая 20 — совместная амплитудно-частотная характеристика двух последовательно включенных фильтров.

Формула изобретения нижних частот канала, число которых равно половине произведения числа скоростей на порядок фильтра. Для случая 8 скоростей и 6-ro порядка фильтра число звеньев равно 24.

Целью изобретения является упрощение устройства и улучшение подавления несущей частоты.

Поставленная цель достигается тем, что фильтры нижних частот посредством переключателя скорости движения сгруп пированы по два и последовательно соединены между собой в порядке воз,растания частоты среза, при этом пара фильтров с частотами среза, соответствующими несущим частотам, записываемым на предыдущей и последующей скорости носителя, включены между контактами переключателя, позиция которого соответствует предыдущей скорости движения носителя.

На фиг. 1 представлена блок-схема части одного канала аппарата магнит-, ной записи; на фиг. 2 — характеристики фильтров нижних частот в логарифмическом масштабе; на фиг. 3 — конкретные характеристики затухания различных типов фильтров.

Аппарат магнитной записи (фиг. 1) содержит фильтры 1, рассчитанные на частоту среза 211F соответственно каждой скорости 2 П V контакты перекюпочателя 2, вход 3 для ЧИМ-сигнала, выход 4 полезного сигнала. (F — часtOTHbIA HHIIH3OH H MHHHMBJIbHOH CKO рости ленты V, n = 0,1,2,3... - порядковый номер скорости).

Сигнал частотного демодулятора (на схеме условно не показан) поступает на вход 3 первого фильтра l, затем на второй фильтр и т.д. Каждый из фильтров 1 ослабляет верхние час" тоты соответственно своей характеристике, начиная с частоты 2 . Полоса пропускания определяется самым низкочастотным из фильтров, включенных в цепочку фильтров посредством переключателя 2.

Требования к отдельным фильтрам зависят от многих факторов: коэффициента подавления, соотношения несущей Й максимальной модулирующей частот, требуемой линейности амплитудно-частотной характеристики в полосе пропускания, глубины модуляции.

Кривые 5, 6, 7, 8, 9 и 10 (фиг.2) амплитудно-частотной характеристик каждого нз фильтров 1 с частотой среза 2 F соответственно. Кпивые ll, 12,,и

Кривые 21 и 22 — амплитудно-частотная характеристика Батервортовских фильтров с такой же частотой среза, но порядка 5-ro и 6-го соответственно.

Пунктирная линия 23 соответствует частоте в шесть раз большей частоты среза, по которой нормируют необходимое затухание фильтра аппарата магнитной записи.

Таким образом на фиг. 3 видно, что изобретение позволяет понизить порядОК каждОгО фильтра на Один или два в зависимости от конкретных требований к аппарату с выполнением требований по затуханию.

Неравномерность в полосе пропускания практически определяется только амплитудно-частотной характеристикой более низкочастотного фильтра. Вышеизложенное правомерно и для случая последовательного включения большего числа фильтров, например трех.

Предложенное техническое решение позволило упростить устройство за счет упрощения Фильтра каждой скорости и улучшить характеристики фильтра благодаря последовательному включению двух и более Фильтров. Предполагаемый экономический эФФект от внедрения изобретения составит 30 тыс.руб.

Аппарат магнитной записи, содержащий многопозиционный переключатель ско

83666 рости движения носителя. у которого каждая последующая позиция соответст-, вует скорости в два раза большей предыдущей. н каналы записи-воспроизведения с демодуляторами и фильтрами нижних частот с полосами среза, соответствующими несущим частотам, записываемым на упомянутых скоростях движения носителя, отличающийся тем, что, с целью упрощения конструк- о ции аппарата и улучшения подавления несущей частоты, упомянутые фильтры нижних частот посредством переключателя скорости движения носителя сгруппированы по два и последовательно со-

Источники информации, принятые во внимание при экспертизе

1. Проспект фирмы Schlumberger, Франция, Магнитофон МТ-5300.

2. Гордеев Л.С. и Фридман А.А.

Аппаратура точной магнитной записи с частотной модуляцией. Москва, ".Энергия", 1978.

3. Патент США У 3702382, кл. 179-100.2, опублик. 1972 (прототип) .
