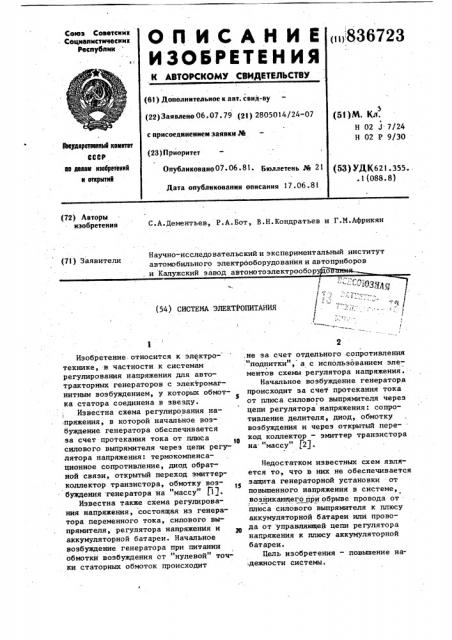

ОПИСАНИЕ

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

836723

Союз Советских

Социапистичесних республик (61) Дополнительное к авт. сеид-ву (22) Заявлено 06. О7.? 9 (21) 2805014/24-07 с присоединением заявки М (51)М, Кл.

Н 02 J 7/24

Н 02 Р 9/30

Ввудврвтввхны3 квннтвт ееер ив делам нзебретенн11 н етхрнтнй (23) Приоритет

Опубликовано07.06 81. Бюллетень И 21 (53 } УД К621. 355.1(088.8) Дата опубликования описания 17 .06 .81 (72) Авторы изобретения

С.А.Дементьев, P.À.Áîò, В.Н.Кондратьев и Г.М.Африкян

Научно-исследовательский и экспериментальный институт автомобильного электрооборудования и автоприборов и Калужский завод автомотозлектрообор о (71) Заявители

; « "", -Ф

" " "" З: ИР

I - — -

S

I (54) СИСТЕМА ЭЖКТФОПИТАНИЯ

Изобретение. относится к электротехнике, в частности к системам регулирования напряжения для автотракторных генераторов с электромагнитным возбуждением, у которых обмотка статора соединена в звезду.

Известна схема регулирования на.пряжения, в которой начальное возбуждение генератора обеспечивается за счет протекания тока от плюса силового выпрямителя через цепи регулятора напряжения: термокомпенсационное сопротивление, диод обратной связи, открытый переход эмиттерколлектор транзистора, обмотку возбуждения генератора на "массу"

Известна также схема регулирования напряжения, состоящая из генератора переменного тока, силового выпрямителя, регулятора напряжения и аккумуляторной батареи. Начальное возбуждение генератора при питании обмоткй возбуждения от "нулевой" точки статорных обмоток происходит не за счет отдельного сопротивления

"подпитки", а с использованием элементов схемы регулятора напряжения.

Начальное возбуждение генератора происходит за счет протекания тока от плюса силового выпрямителя через

1 цепи регулятора напряжения: сопротивление делителя, диод, обмотку возбуждения и через открытый переход коллектор — эмиттер транзистора на "массу" P2).

Недостатком известных схем является то, что в них не обеспечивается защита генераторной установки от повышенного напряжения в системе, \ возникающего при обрыве провода от плюса силового выпрямителя к плюсу аккумуляторной батареи или провода от управляющей цепи регулятора напряжения к плюсу аккумуляторной батареи.

Цель изобретения — повышение надежности системы.

836723

g0

3

Для этого средняя точка делителя напряжения еоединена с эмиттером транзистора, либо средняя точка делителя напряжения соединена с эмиттером транзистора через диод, включенный анодом к эмиттеру транзистора.

Повышение надежности обеспечива-. ется за счет введения схемы защиты от повышенных напряжений при аварийном режиме.

На чертеже представлена принципиальная электрическая схема предлагаемого устройства автотракторной си— стемы электропитания.

Система состоит из аккумуляторной батареи 1, включателя 2 аккумуляторной батареи, силового выпрямителя

3, статорных обмоток 4 и обмотки 5 возбуждения, генератора, регулятора б напряжения.

Обмотка 5 одним концом соединена с общим минусом, другим — последовательно с размыкающими контактами 7 реле защиты от коротких замыканий клемм регулятора переходом коллекторэмиттер транзистора 8 и запирающим диодом 9 включена на "нулевую" точку статорных обмоток генератора. управляющая цепь регулятора содер,жит сопротивления 10.и 11 делителя, обмотку вибрационного управляющего реле 12, замыкающие контакты 13 реле

12 включень между базой транзистора

8 и "нулевой" точкой статорных обмоток генератора, а разьыкающие контакты 14 того же реле одним концом включены на "нулевую" точку статорных обмоток генератора, а другим — последовательно с обмоткой 15 реле защиты от коротких замыканий клемм регулятора в коллекторную цепь транзистора.

Для защиты системы электроснабжения от повышенных напряжений при обрыве провода от управляющей цепи регулятора к плюсу силового выпрямителя и провода от плюса силового выпрямителя к плюсу аккумуляторной батарей общая точка сопротивлений 10 и Iil делителя соединена с общей точкой соединения диода 9 и эмиттера транзистора 8. Базовый ток транзистора 8 ограничивается сопротивлением

16, требуемая частота переключения схемы обеспечивается цепочкой обратной связи, состоящей из диода 17 и сопротивления 18. Гасящий диод 19 включен параллельно обмотке возбуждения генератора и предотвращает воз5

10 .15

35 ф никновение перенапряжений на транзисторе 8 от ЭДС самоиндукции обмотки возбуждения.

Авто". ракторная система электропитания работает. следующим образом.

При включении аккумуляторной ба- тареи 1.включателем 2 ток возбуждения генератора протекает от плюса аккумуляторной батареи через сопротивление 10, открытый переход эмиттер — коллектор транзистора 8, размыкающие контакты 7 реле защиты, обмотку 5 на "массу". Открытое состояние транзистора 8 обеспечивается наличием базового тока при подаче положительного потенциала на эмиттер.

После возбуждения генератора регулятор работает как обычный контактнотранзисторный релеоегулятор. При возникновении аварийного режима обрыв провода от управляющей цепи регулятора 6 к плюсу аккумуляторной . батарее 1 или от плюса силового выпрямителя к аккумуляторной батареи, резкого увеличения напряжения на выходных клеммах генератора не произойцет, так как ток на обмотку реле 12 йойдет через диод 9 и сопротивление

11. Этот ток будет определяться величиной потенциала на "нулевой" точке обмоток 4 генератора. При достижении в этой точке потенциала определенной величины сработает реле

12,.начав процесс регулирования тока в обмотке 5 генератора, тем самым поддерживая напряжение на выходных клеммах генератора на требуемом уровне.

Таким образом, схема позволяет осуществлять не только начальное возбуждение генератора, но и защиту системы электропитания при аварийном режиме.

Ксли требуется осуществлять только защиту системы при аварийном режиме, то между средней точкой сопротивлений 10 и 11 и эмиттером транзистора 8 включается диод 20 анодом к эмиттеру этого транзистора.

Техническое преимущество данной схемы состоит в том, что она позволяет решить вопрос начального возбуждения генератора и одновременно защиты системы электропитания за счет простых средств — соединения средней точки делителя напряжения о эмиттером транзистора., 836723

Формула изобретения

Система электропитания, содержащая генератор переменного тока с выпрямителем, транзистор в цепи питания обмотки возбуждения, соединенной с нулевой точкой статорных обмоток, управляющее вибрационное реле, обмотка которого через делитель напряжения подключена к выпрямителю, отличающаяся тем, что, с целью повьппения ее надежности, средняя точка делителя напряжения соединена с эмиттером транзистора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 556549, кл. H 02 Р 9/30, 1977. ð 2. Авторское свидетельство СССР

 540335, кл. Н 02 Р 9/30, 1976.
