Реферат

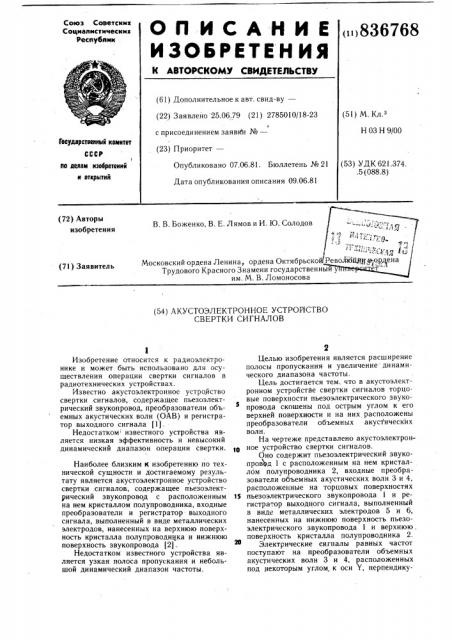

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетснмх

Социалистнчеснмх

Реслублин

«»836768 (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.06.79 (21) 2785010/18-23 (51) М. Кл. з с присоединением заявки №вЂ” (23) Приоритет—

Н 03 Н 9/00

Государственный комитет

СССР!

Ао делам изобретений и открытий (53) УДК 621.374..5 (088.8) Опубликовано 07.06.81. Бюллетень № 21

Дата опубликования описания 09.06.81 (72) Авторы изобретения

В. В. Боженко, В. Е. Лямов и И. Ю. Солодов

Московский ордена Ленина, ордена Октябрьской/

Трудового Красного Знамени государственн им. М. В. Ломоносова (71) Заявитель (54) АКУСТОЭЛЕКТРОННОЕ УСТРОЙСТВО

СВЕРТКИ СИГНАЛОВ

Изобретение относится к радиоэлектронике и может быть использовано для осуществления операции свертки сигналов в радиотехнических устройствах.

Известно акустоэлектронное устройство свертки сигналов, содержащее пьезоэлектрический звукопровод, преобразователи объемных акустических волн (ОАВ) и регистратор выходного сигнала (1).

Недостатком известного устройства является низкая эффективность и невысокий динамический диапазон операции свертки.

Наиболее близким к изобретению по технической сущности и достигаемому результату является акустоэлектронное устройство свертки сигналов, содержащее пьезоэлектрический звукопровод с расположенным 15 на нем кристаллом полупроводника, входные преобразователи и регистратор выходного сигнала, выполненный в виде металлических электродов, нанесенных на верхнюю поверхность кристалла полупроводника и нижнюю поверхность звукопровода (2).

Недостатком известного устройства является узкая полоса пропускания и небольшой динамический диапазон частоты.

Целью изобретения является расширение полосы пропускания и увеличение динамического диапазона частоты.

Цель достигается тем, что в акустоэлектронном устройстВе свертки сигналов торцовые поверхности пьезоэлектрического звукопровода скошены под острым углом к его верхней поверхности и на них расположены преобразователи объемных акустических волн.

На чертеже представлено акустоэлектронное устройство свертки сигналов.

Оно содержит пьезоэлектрический звукопров1рд 1 с расположенным на нем кристаллом полупроводника 2, входные преобразователи объемных акустических волн 3 и 4, расположенные на торцовых поверхностях пьезоэлектрического звукопровода 1 и регистратор выходного сигнала, выполненный в виде металлических электродов 5 и 6, нанесенных на нижнюю поверхность пьезоэлектрического звукопровода 1 и верхнюю поверхность кристалла полупроводника 2.

Электрические сигналы равных частот поступают на преобразователи объемных акустических волн 3 и 4, расположенных под некоторым углом, к оси т, перпендику836768

Формула изобретения

Составитель Т. Г1анина

Техред А. Бойкас Корректор Ю.Макаренко

Тираж 988 Подпсное

ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий ! I 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Редактор Е. Братчикова

Заказ 3205/44 лярной верхней и нижней грани звукопро; вода. Возбуждаемые ОАВ падают наклонно на верхнюю границу. звукопровода 1, где происходит их нелинейное взаимодействие.

Поскольку следы падающих на границу ОАВ распространяются навстречу друг другу, результатом такого нелинейного взаимодействия является свертка сигналов.

Наклонное падение объемной акустической волны на границу раздела такой слоистой структуры сопровождается наличием в общем случае трех отраженных объемных акустических волк в пьезоэлектрическом кристалле (продольной и двух сдвиговых), неоднородной акустической волны и волны электрического потенциала в этом же кристалле, а также неоднородной волны электрического поля Е и концентрации носителей п в полупроводнике. Благодаря наличию неоднородных вочлв электрического поля внутри и вне пьезозвукопровода реализуется акустоэлектронное взаимодействие. Фазовая скорость распространения неоднородных волн определяется тангенциальной компонентой волнового вектора, падающей на границу объемной волны, и не зависит от наличия полупроводника и частоты падающей объемной акустической волны. При наличии в области под полупроводником двух наклонно падающих ОАВ равной частоты w, возбужденных преобразователями 3 и 4 с противоположных торцов кристалла за счет концентрированной нелинейности полупроводника имеет место нелинейное взаимодействие встречных неоднородных волн электрического поля Е и Е q и концентрации носителей заряда и и и а с образованием поперечного тока 1 - (п,Ев+ и вЕ и электрического поля свертки на удвоенной частоте.

Акустоэлектроннае устройство свертки сигналов на основе наклонно падающих объемных акустических волн в слоистой

5 структуре обеспечивает широкую полосу пропускания и высокий динамический диапазон частоты.

Акусгоэлектронное устройство свертки сигналов, содержащее пьезоэлектрический звукопровод с расположенным на нем кристаллом полупроводника, входные преобразователи и регистратор выходного сигнала выполненный в виде металлических электродов, нанесенных на верхнюю поверхность кристалла полупроводника и нижнюю поверхность звукопровода, отличаюшееся тем, что, с целью расширения полосы пропускания и увеличения динамического диапазона частоты, торцовые поверхности пьезоэлектрического звукопровода скошены под острым углом к его верхней поверхности и на них расположены преобразователи объем25 ных акустических волн.

Источники инфорМации, принятые во внимание при экспертизе

1. Заявка Франции № 2295634, зо кл. Н 03 Н 9/00, 16.07.76.

2. Das P., Araghi М. N., Wang W. С.

Convolution of signals using surface-wave

delay lines «AppL Phys. Lett», 1972, 21, № 4, 152 — 154 (прототип) .
