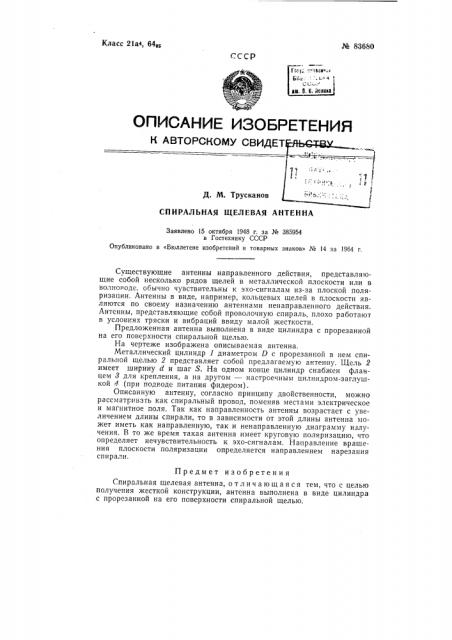

№ 83680

Класс 21а4, 64аа

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

СПИРАЛЬНАЯ ЩЕЛЕВАЯ АНТЕННА

Заявлено 15 октября 1948 г. за № 385954 в Гостехнику СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № !4 за 1964 r.

Существующие антенны направленного действия, представляющие собой несколько рядов щелей в металлической плоскости или в волноводе, обычно чувствительны к эхо-сигналам из-за плоской поляризации. Антенны в виде, например, кольцевых щелей в плоскости являются по своему назначению антеннами ненаправленного действия.

Антенны, представляющие собой проволочную спираль, плохо работают в условиях тряски и вибраций ввиду малой жесткости.

Предложенная антенна выполнена в виде цилиндра с прорезанной на его поверхности спиральной щелью.

На чертеже изображена описываемая антенна.

Металлический цилиндр 1 диаметром D с прорезанной в нем спиральной щелью 2 представляет собой предлагаемую антенну. Щель 2 имеет ширину d и шаг S. На одном конце цилиндр снабжен фланцем 8 для крепления, а на другом — настроечным цилиндром-заглушкой 4 (при подводе питания фидером).

Описанную антенну, согласно принципу двойственности, можно рассматривать как спиральный провод, поменяв местами электрическое и магнитное поля. Так как направленность антенны возрастает с увеличением длины спирали, то в зависимости от этой длины антенна может иметь как направленную, так и ненаправленную диаграмму излучения. В то же время такая антенна имеет круговую поляризацию, что определяет нечувствительность к эхо-сигналам. Направление врашения плоскости поляризации определяется направлением нарезания спирали.

Предмет изобретения

Спиральная щелевая антенна, отличающаяся тем, что с целью получения жесткой конструкции, антенна выполнена в виде цилиндра с прорезанной на его поверхности спиральной щелью. № 83680
