Реферат



Союз Советскнк

Соцналнстнческнк

Республик

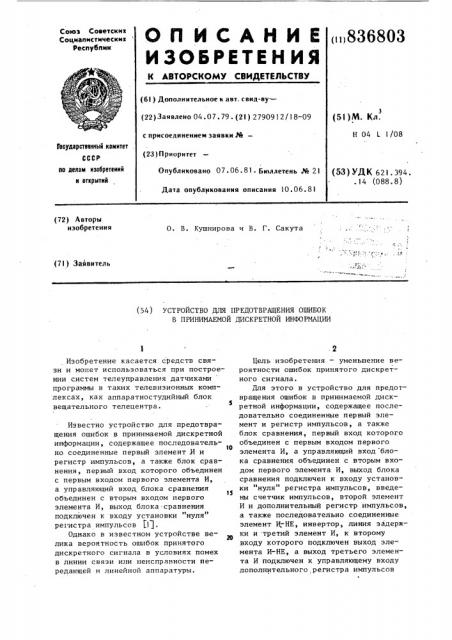

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

J с -- (6I ) Дополнительное к авт. сеид-ву (22) Заявлено 04.07. 79. (21) 2790912/18 — 09 с присоединением заявки.%— (23) Приоритет

Опубликовано 07. 06. 81 ° Бюллетень .% 21 (51)M. Кл.

Н 04 L 1/08

Государственный комнтет

СССР но делам нзобретеннй н открытий (53) УДК 621. 394. . 14 (088. 8) Дата опублркования описания 10. 06. 81 (72) Авторы изобретения

О. В. Кушнирова ч В. Г. Сакута (71) Заявитель

У1. " (54) УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ ОШИБОК

В ПРИНИИАЕМОЙ ДИСКРЕТНОЙ ИНФОРМАЦИИ

Изобретение касается средств связи и может использоваться при построении систем телеуправления датчиками программы в таких телевизионных комплексах, как аппаратностудийный блок вещательного телецентра.

Известно устройство для предотвращения ошибок в принимаемой дискретной информации, содержащее последователь1О но соединенные первый элемент И и регистр импульсов, а также блок сравнения, первый вход которого объединен с первым входом первого элемента И, а управляющий вход блока сравнения объединен с вторым входом первого элемента И, выход блока сравнения подключен к входу установки "нуля" регистра импульсов (11.

Однако в известном устройстве велика вероятность ошибок принятого дискретного сигнала в условиях помех в линии связи или неисправности передающей и линейной аппаратуры.

Цель изобретения — уменьшение вероятности ошибок принятого дискретного сигнала.

Для этого в устройство для предотвращения ошибок в принимаемой дискретной информации, содержащее последовательно соединенные первый элемент и регистр импульсов, а также блок сравнения, первый вход которого объединен с первым входом первого элемента И, а управляющий вход блока сравнения объединен с вторым входом первого элемента И, выход блока сравнения подключен к входу установки "нуля" регистра импульсов, введены счетчик импульсов, второй элемент

И и дополнительный регистр импульсов, а также последовательно соединенные элемент И;НЕ, инвертор, линия задержки и третий элемент И, к второму входу которого подключен выход элемента И-НЕ, а выход третьего элемента И подключен к управляющему входу дополнительного регистра импульсов

03 4

3 8368 и к входу установки "единицы" счетчика импульсов, к входу установки

"нуля" которого подключен выход блока сравнения, а выходы разрядов счетчика импульсов подключены соответст5 венно к входам элемента И-НЕ и второго элемента И, выход которого подключен к управляющему входу блока сравнения, при этом к третьему входу блока сравнения подключен выход 10 первого элемента И и один из выходов регистра импульсов, выходы которого подключены к входам дополнительного регистра импульсов.

На фиг.l изображена структурная, 15 электрическая схема устройства для . предотвращения ошибок в принимаемой дискретной информации; на фиг.2— временные диаграммы, поясняющие работу устройства. 20

Устройство для чредотвращения ошибок в принимаемой дискретной информации содержит регистр импульсов 1, блок сравнения 2, первый элемент И 3, счетчик импульсов 4, второй элемент 25

И 5, элемент И-НЕ 6, третий элемент

И 7, инв;ртор 8, линию задержки 9 и дополнительный регистр импулЬсов 10.

Устройство для предотвращения ошибок в принимаемой дискретной информа- 30 ции работает следующим образом. последовательно записываются все разряды сигнала команды. Сигнал логическая "единица" с выхода второго элемента И 5 в цикле "приема" запрещает работу бцока сравнения 2. Состояние дополнительного регистра импульсов 10 в цикле "приема" не изменяется, Второй кадровый импульс устанавливает счетчик импульсов 4 в состояние двоичного кода "двойки". При этом на выходе второго элемента И 5 появляется сигнал логический "нуль", который запрещает прохождение сигнала команды на последовательный вход регистра импульсов l через первый элемент И 3 и одновременно разрешает работу блока сравнения 2. Состояние логического "нуля" на выходе второго элемента И 5 соответствует режиму

"контроля" сигнала команды в течение первого и второго циклов "контроля".

В первом цикле "контроля". на управляющий вход регистра импульсов 1 также поступают группы и тактовых импуль-, сов. Поэтому. сигнал команды, записанный в этот регистр в цикле "приема", сдвигается по кольцу обратной связи и вновь поступает на последовательный вход регистра импульсов 1 с выхода

его старшего разряда. С приходом посС приходом первого кадрового импульса начинается цикл "приема" сигнала команды из линии связи. Этот сиг35 нал. представляет собой и-разрядную кодовую группу двоичных импульсов тактовой частоты,. повторяющихся с частотой кадровых импульсов. Разделение циклов "приема" и "контроля" сигнала

40 команды осуществляется счетчиком импульсов 4, на вход которого поступают кадровые импульсы .(см.фиг.2, Цс )С приходом первого кадрового импульса на вход счетчика импульсов 4 этот счетчик устанавливается в состояние двоичного кода "единицы". При этом логическая "единица" появляется на выходе второго элемента И 5 (см. фиг.2, 0 ) . Этот сигнал соответствует

50 циклу прием", поскольку он разрешает прохождение сигнала .с входа устройства через первый элемент И 3 на последовательный вход регистра импуль-. сов l. При этом на управляющий вход этого регистра синхронно поступает группа и тактовых импульсов сдвига (см.фиг.2, 0 „). Таким образом, в цикле "приема" в регистр импульсов 1 леднего п го тактового импульса груп-пы в регистр импульсов 1 будет снова записан первоначальный сигнал команды.

В течение первго цикла "контроля" сигнал команды с выхода старшего разряда регистра импульсов 1 последовательно по разрядам поступает на один из входов блока сравнения 2. На другой вход блока сравнения 2 синхронно по разрядам поступает аналогичный повторный сигнал команды с входа устройства. Таким образом, в первом цикле

"контроля" блок сравнения 2 последовательно по разрядам сравнивает сигнал команды, записанный в регистре импульсов l в цикле "приема", с аналогичным повторным сигналом, поступившим на вход устройства в цикле

"контроля". Если все п разрядов совпали, то на выходе блока сравнения .2 не появляется сигнал ."Ошибка".

Такая же картина работы устройства наблюдается и во втором цикле "контроля", когда очередной кадровый импульс поступает на вход счетчика импульсов 4. При этом на выходе второго элемента И 5 сохраняется сигнал логизаписанный правильный сигнал команды.

Поэтому не периодическое, однократное исчезновение логической "единицы" или "нуля" в кодовой посылке из-за помехи или неисправности аппаратуры телемеханики не отражается на состоянии дополнительного регистра импульсов

10, а следовательно, на правильности исполнения команды управления датчиком. Если в системе телемеханической связи нет сбоев, то сигнал команды периодически, после кажого третьего цикла, записывается в дополнительный регистр импульсов 10, причем на выходе устройства изменяются только те значения разрядов этого сигнала, которые изменились в передающем блоке телемеханической системы (без промежуточного сброса сигнала на выходе устройства).

Формула изобретения

Устройство для предотвращения ошибок в принимаемой дискретной информации, содержащее последовательно соединенные первый элемент И и регистр импульсов, а также блок сравнения, первый вход которого объединен с первым входом первого элемента И, а управляюпщй вход блока сравнения объединен с вторым входом первого элемента И, выход блуа сравнения пбдключен к входу установки "нуля" регистра импульсов, отличающееся тем,что, с целью уменьшения вероятности ошибок принятого дискретного сигнала, 5 836803 б ческого "нуля", счетчик импульсов 4 устанавливается в состояние двоичного кода "тройки" и на выходе элемента И-НЕ .6 появляется сигнал логический "нуль" (см. фиг. 2Я). Если в течение обоих циклов

"контроля" не было сбоя, т.е. на выходе блока сравнения 2 не было сигнала

"Ошибка", то с приходом следующего кадрового импульса счетчик импульсов

4 устанавливается в нулевое состояние.1О

На выходе элемента И-НЕ 6 сразу же произойдет изменение состояния логического "нуля" на состряние логической "единицы", а на выходе формирователя переднего фронта, состоящего из инвертора 8, линии задержки 9, третьего элемента И 7, появится короткий импульс (см.фиг.2, 0„). Появление этого импульса означает, что при проверке трех повторяющихся сигналов команды не обнаружено сбоя, т.е. совпали все соответствующие разряды в предыдущей и повторной кодовых группах сигнала команд. В этом случае по сигналу с выхода третьего элемента 25

И 7 происходит перезапись проверенного сигнала команды из регистра импульсов 4 в дополнительный регистр импульсов 10. Этот же сигнал, подан-!! ный на вход установки "единицы пер- щ вого разряда .счетчика импульсов 4, управляет переходом этого счетчика из нулевого состояния в состояние

Tt 11 двоичного кода единицы, т.е, счетчик импульсов 4 снова переходит в ре- з жим "приема" и весь процесс приема и контроля повторяется.

Если хотя бы один разряд сигнала команды подвергается искажению, то блок сравнения 2 в режиме "контроля" обнаружит несовпадение этого разряда с соответствующим разрядом предыдущего цикла (или двух циклов) и на выходе блока сравнения 2 появляется сигнал "Ошибка", который сбрасывает регистр импульсов 1 и счетчик импульсов

4 без последующей проверки остальных разрядов. Это увеличивает быстродействие устройства.

С приходом очередного кадрового импульса счетчик импульсов 4 устанавливается в состояние режима "прием" и снова начинается прием и контроль сигнала команды. Состояние дополнительного регистра импульсов 10 при этом не изменяется, он хранит ранее введены счетчик импульсов, второй элемент И и дополнительный регистр импульсов, а также последовательно соединенные элемент И-НЕ, инвертор, линия задержки и третий элемент И, к второму входу которого подключен выход элемента

И-НЕ, а выход третьего элемента И подключен к управляющему входу дополнительного регистра импульсов и к входу установки "единицы" счетчика импульсов, к входу установки "нуля" которого подключен выход блока сравнения, а выходы разрядов счетчика импульсов подключены соответственно к входам элемента И-НЕ и второго элемен« та И, выход которого подключен к управляющему входу блока сравнения, при этом к третьему входу блока сравнения подключен выход первого элемента И и один из выходов регистра импульсов, йааВюй жми

trav

ВНИИПИ Заказ 3207/45 Тираж 698 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная,4

7, 83680 выходы которого подключены к входам дополнительного регистра импульсов.

Источники информации, принятые во внимание при зкспертизе

3 8

Пшеничников А.М, и Потнов М.Л.

Телемеханические системы на интегральных микросхемах. M., "Энергия", 1977, с.164, рис. 5 — 15, -5 — 16.
