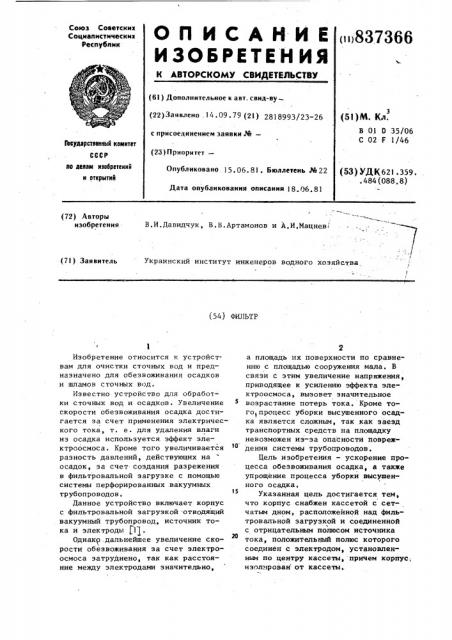

Союз Советских

Социалистических республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (it>837366 (61) Дополнительное к авт. свид-ву (51)М. Кл.

В 01 0 35/06

С 02 F 1/46 (22)Заявлено .14.09.79 (21) 2818993/23-26 с присоединением заявки РЙ— звеуларстеенный камнтет (23) Приоритет— (53) УД К 621 . 359. .484(088,8) ва аелеи изобретений н открытий

Опубликовано 15.06. 81. Бюллетень .% 22

Дата опубликования описания 18.06.81 (72) Авторы изобретения

В,И.Давидчук, В.В.Артамонов и А.И.Иацнев (7I) Заявитель

Украинский институт инженеров водного хозяйства (54) ФИ11ЬТР

Изобретение относится к устройствам для очистки сточных вод и предназначено для обезвоживания осадков и шламов сточных вод.

Известно устройство для обработки сточных вод и осадков. Увеличение скорости обезвоживания осадка достигается за счет применения электрического тока, т. е. для удаления влаги из осадка используется. эффект электроосмоса. Кроме того увеличивается разность давлений, действующих на осадок, за счет создания разрежения в фильтровальной загрузке с помощью системы перфорированных .вакуумных трубопроводов, Данное устройство включает корпус с фильтровальной загрузкой отводящий вакуумный трубопровод, источник тока и электроды Pl).

Однако. дальнейшее увеличение ско20 рости обезвоживания за счет электроосмоса затруднено, так как расстояние между электродами значительно, а площадь их поверхности по сравнению с площадью сооружения мала. В связи с этим увеличение напряжения, приводящее к усилению эффекта электроосмоса, вызовет значительное возрастание потерь тока. Кроме того процесс уборки высушенного осадка является сложным, так как заезд транспортных средств на площадку невозможен из-за опасности повреждения системы трубопроводов.

Цель изобретения — ускорение процесса обезвоживания осадка, а также упрощение процесса уборки высушенного осадка.

Указанная цель достигается тем, что корпус снабжен кассетой с сетчатым дном, расположенной над фильтровальной загрузкой и соединенной с отрицательным полюсом источника тока, положительный полюс которого соединен с электродом, установленным по центру кассеты, причем корпус, изолирован от кассеты, 3 83

На фиг. 1 показан фильгр в разрезе, на фиг, 2 — план на фиг, 1 ° устройство включает корпус, состоящий из основания 1 и металлической сменной кассеты 2, днище 3 которой выполнено из металлической сетки с шириной прозоров 0,5-1,0 мм, Кассета имеет фланцы 4, которые, опираясь на фланцы 5 основания, удерживают ее в рабочем положении. Для герметизации стыка между фланцами и изоляции основания предназначена резиновая прокладка 6. Корпус кассеты подключен к отрицательному полюсу источника тока. Положительный электрод 7 крепится на кассете с помощью держа-. телей 8, выполненных из изоляционного материала, Внутри основания раз мещена фильтровальная загрузка 9 с подцерживающей сеткой 10, Днище основания имеет. уклон в сторону отводя. щего трубопровода 11. Осадок подает- ся в кассету по трубопроводу !2, Кассетный фильтр работает следуо ющим образом, Осадок по трубопроводу 12 подается в кассету до ее заполнения, Эле-. ктрод 7 устанавливается в рабочее положение в центре кассеты, Под действием электрического тока и вакуума, создаваемого в пространстве между днищем основания 1 и фильтровальной загрузкой 91 происходит интенсивное обезвоживание осадка. Вода фильтруется через загрузку 9 и поступает в сборный резервуар, откуда подается в голову очистных сооруже- ний, По окончании процесса обезвоживания электрод 7 вынимается из кассеты 2, а сама кассета с высушенным осадком удаляется, На ее место вставляется новая кассета и процесс повторяют, Высушенный осадок выгружается в бункер-накопитель, из которого вывозится с помощью автотранспорта, 25

Формула изобретения

Фильтр, включающий корпус с фильтровальной загрузкой, отводящий ваку30 умный трубопровод„ источник тока и электроды, отличающийся тем, что, с целью ускорения процесса обезвоживания осадка и упрощения его выгрузки, корпус снабжен кассетой с

35 сетчатым дном, расположенной над фильтровальной загрузкой и соединенной с отрицательным полюсом источника тока, положительный полюс которого соединен с электродом, установ40 ленным по центру кассеты, причем корпус изолирован от кассеты.

Источники информации, принятые во внимание при экспертизе

1, Патент ПНР !! - 66098, 45 кл, С 02 С 3/00, 1972.

7366 4

Очищенная кассета используется повторно, Наиболее оптимальные размеры кассеты колеблются от 0,5 х 0,5 м 0,5 до

1 х 1 х 1м. Поэтому применение кассетных фильтров целесообразно в пакетах по 10- 20 штук. Такие пакеты могут обслуживать очистные сооружения с суточным количеством осадка !

g до 100 м

Снижение влажности сброшенного осадка городских сточных вод с 977. до 80/ происходит в течение 8 12 ч в зависимости от режима работы филь15 тра. Площадь, занимаемая под кассетные фильтры, незначительна по сравнению с площадью иловых площадок, требуемых для такого же количества осадка. Затраты на изготовление филь2р тров также незначительны. Применение кассетных фильтров позволит удешевить процесс обезвоживания осадка, а также сделать его управляемым процессом.

837366

A,— A

0са дан

Фиг. 7

Фиг.
