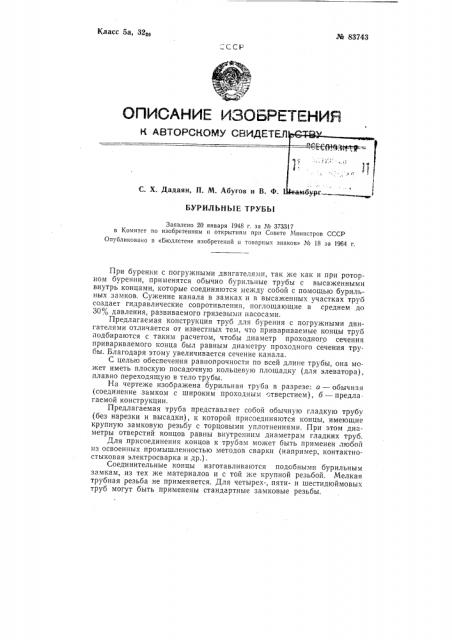

Класс 5а, 32вв
J% 83743
К АВТОРСКОМУ СВИДЕ
С. Х. Дадаян, П. М. Абугов и В.
БУРИЛЬНЫЕ ТРУБЬ!
Заявлено 20 января 1948 г. за № 373317 в Комитет по изобретениям и открытиям прн Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» № 18 за 19б4 г.
При бурении с погружными двигателями, так же как и при роторном бурении, применятся обычно бурильные трубы с высаженными внутрь концами, которые соединяются между собой с помощью бурильных замков. Сужение канала в замках и в высаженных участках труб создает гидравлические сопротивления, поглощающие в среднем до
30 /, давления, развиваемого грязевьвш насосами.
Предлагаемая конструкция труб для бурения с погружными двигателями отличается от известных тем, что привариваемые концы труб подбираются с таким расчетом, чтобы диаметр проходного сечения привариваемого конца был равным диаметру проходного сечения трубы. Благодаря этому увеличивается сечение канала.
С целью обеспечения равнопрочности по всей длине трубы, она может иметь плоскую посадочную кольцевую площадку (для элеватора), плавно переходящую в тело трубы.
На чертеже изображена бурильная труба в разрезе. а — обычная (соединение замком с широким проходным тверстием), б — предлагаемой конструкции.
Предлагаемая труба представляет собой обычную гладкую трубу (без нарезки и высадки), к которой присоединяются концы, имеющие крупную замковую резьбу с торцовыми уплотнениями. При этом диаметры отверстий концов равны внутренним диаметрам гладких труб.
Для присоединения концов к трубам может быть применен любой нз освоенных промышленностью методов сварки (например, контактностыковая электросварка и др.).
Соединительные концы изготавливаются подобными бурильным замкам, из тех же материалов и с той же крупной резьбой. Мелкая трубная резьба не применяется. Для четырех-, пяти- и шестидюймовых труб могут быть применены стандартные замковые резьбы. № 83743
За счет значительного облегчения прохода жидкости в трубах предлагаемой конструкции возможно применение в ряде случаев труб меньших размеров (например, вместо шестидюймовых обычных — пятидюймовые специализированные, вместо пятидюймовых обычных — четырехдюймовые) .
Трубы предлагаемой конструкции с гарантией достаточной прочности могут изготсвляться с меньшей толщиной стенок.
Значительно снижается и стоимость изготовления замка в связи с ликвидацией трудоемкой работы по нарезке резьбы.
Предмет изобретения
Корректор A. M. Глазова
Текред Ю. В. Бараков
Редактор И. Г. Карпас
Г1одп. и пен. 25/Vll — б4 г. Формат буч. 70; 1081!rr, Объем 0,18 изд. л.
Заказ 1551)5 Тирагк 200 Цека 5 коп
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2, 1. Бурильные трубы с приваренными соединительными концами, о т л и ч а ю щ и е с я тем, что, с целью обеспечения максимального сечения канала для работы с погружными двигателями, конфигурация привариваемого конца подбирается с таким расчетом, чтоб обеспечить диаметр проходного сечения конца равным диаметру проходного сече- ния трубы.
2. Труба по п. 1, отличающаяся тем, что, с целью обеспечения равнопрочности по всей длине трубы, имеется плоская посадочная кольцевая площадка (для элеватора), плавно переходящая в тело трубы.
