Штамп для гибки
Иллюстрации
Реферат
Союз Советскик
Социапистическик
Ресну

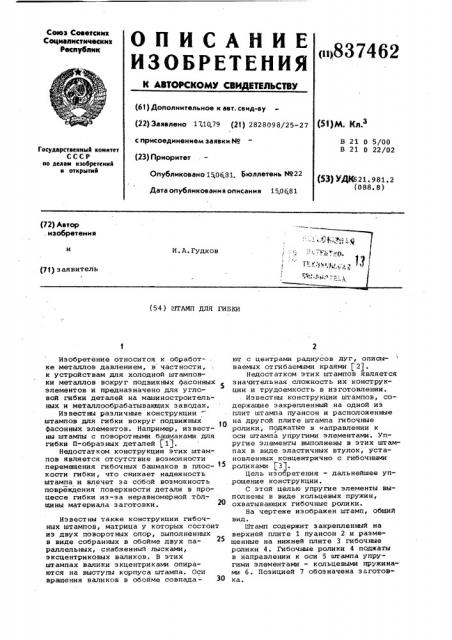

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (6! ) Дополнительное к авт. сеид-ву (22) Заявлено 1710.79 (2!) 2828098/25-27 (51)М. Кл. с присоединением заявки Мо
В 21 0 5/00
В 21 0 22/02
Государственный комнтет
СССР
lI0 делам нзобретеннй н открытнй (23) Приоритет
Опубликовано 1gpr>81. бюллетень М922
Дата опубликования описания 1506.81 (53) УДК621. 981. 2 (088. 8) 72) Авт (54 ) ШТАМП ДЛЯ ГИБКИ
Изобретение относится к обработке металлов давлением, в частности, к устройствам для холодной штамповки металлов вокруг подвижных Фасонных элементов и предназначено для угловой гибки деталей на машиностроительных и металлообрабатывакщих заводах.
Известны различные конструкции штампов для гибки вокруг подвижных фасонных элементов. Например, известны штампы с поворотными башмаками для гибки П-образных деталей P1).
Недостатком конструкции этих штампов является отсутствие возможности перемещения гибочных башмаков в плос- !5 кости гибки, что сни>хает надежность штампа и влечет за сббой возмо>кность повреждения поверхности детали в процессе гибки из-за неравномерной толщины материала заготовки, Известны также конструкции гибочных штампов, матрица у которых состоит из двух поворотных опор, выполненных в виде собранных в обойме двух параллельных, снабженный лысками, эксцентриковых валиков. В этих штампах валики экцентриками опираются на выступы корпуса LITaMrra. Ocu вращения валиков в обойме совпада - 30 ют с центрами радиусов дуг, описываемых отгибаемыми краями (21.
Недостатком этих штампов является значительная сложность их конструкции и трудоемкость в изготовлении.
Известны конструкции штампов, содержащие закрепленный на одной из плит штампа пуансон и расположенные на другой плите штампа гибочные ролики, поджатые в направлении к ю оси штампа упругими элементами. Упругие элементы выполнены в этих штампах в виде эластичных втулок, установленных концентрично с гибочными роли ками P3).
Цель изобретения — дальнейшее упрощение конструкции.
С этой целью упругие элементы выполнены в виде кольцевых пружин, охватывающих гибочные ролики.
На чертеже изображен штамп, общий вид.
Штамп содержит закрепленный на верхней плите 1 пуансон 2 и размещенные на нижней плите 3 гибочные ролики 4. Гибочные ролики 4 поджаты в направлении к оси 5 штампа упругими элементами — кольцевыми пружинами б. Позицией 7 обозначена заготовка.
837462
Формула изобретения
Составитель A Городнова
Редактор К.Волощук Техред: С.Мигунова Корректор В. Бутяга
Заказ 4244/12 Тираж 888 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, й-35, Раушская наб., д. 4/5
Филиал ППП "Патент ", г. Ужгород, ул. Проектная, 4
Работает штамп следующим образом.
При ходе верхней плиты 1 штампа вниз пуансон 2 контактирует с заготовкой 7 и перемещает ее. При этом гибочные ролики 4 обкатывают пуансон
1, осуществляя гибку заготовки. После окончания гибки пуансон 2 поднимается вверх и готовая деталь снимается с пуансона сьемником (ыа чертеже не показан) °
Штамп для гибки содержащий закреп1 ленный на одной из плит штампа пуансон и установленные на другой плите штампа гибочные ролики, 9оджатые в направлении к оси штампа упругими элементами, отличающийся тем, что, с целью упрощения конструкции, упругие элементы выполнены в виде кольцевых пружин, охватывакщих гибочные ролики °
Источники информации, принятые во внимание при экспертизе
1. Мошнин Е.Н. Гибка, обтяжка и правка на прессах. M. 1959, с. 92, фиг. 62, 2. Авторское свидетельство СССР 9 127978, кл. В 21 0 22/02, 26.08,59.
3. Авторское свидетельство СССР
Р 532431, кл. В 21 0 5/02, 25. 08. 75.
15 (прототип) .
