Патент ссср 83757
Иллюстрации
Реферат

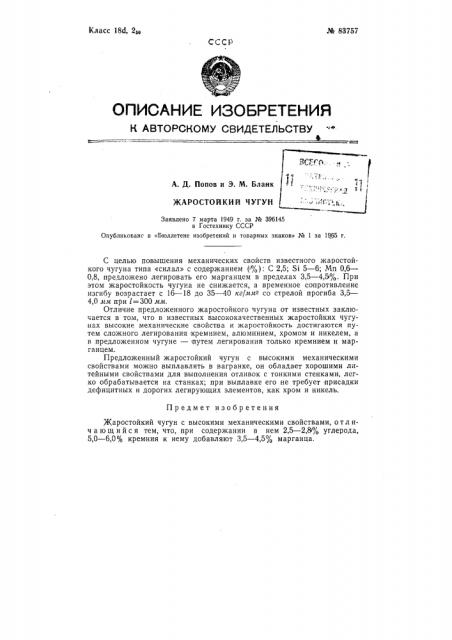

Класс 18d, 2 а
М 83757
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Ф Ф 4 с
А. Д. Попов и Э. M. Бланк и
1 !
)КАРОСТОЙКИй ЧУГУН
Заявлено 7 марта 1949 r. за № 396145 в Гостехнику СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 1 за 1965 г.
Предмет изобретения
Жаростойкий чугун с высокими механическими свойствами, отл ич а ю шийся тем, что, при содержании в нем 2,5 — 2 8% углерода, 5,0 — 6,0% кремния к нему добавляют 3,5 — 4,5 /О марганца.
С целью повышения механических свойств известного жаростойкого чугуна типа «силал» с содержанием (<0>
0,8, предложено легировать его марганцем в пределах 3,5 — 4,5/о. При этом жаростойкость чугуна не снижается, а временное сопротивление изгибу возрастает с 16 — 18 до 35 — 40 кг/ммв со стрелой прогиба 3,5—
4,0 мм при i=300 мм.
Отличие предложенного жаростойкого чугуна от известных заключается в том, что в известных высококачественных жаростойких чугунах высокие механические свойства и жаростойкость достигаются путем сложного легирования кремнием, алюминием, хромом и никелем, а в предложенном чугуне — путем легирования только кремнием и марганцем.
Предложенный жаростойкий чугун с высокими механическими свойствами можно .выплавлять в вагранке, он обладает хорошими литейными свойствами для выполнения отливок с тонкими стенками, легко обрабатывается на станках; при выплавке его не требует присадки дефицитных и дорогих легирующих элементов, как хром и никель.
