(»>837578

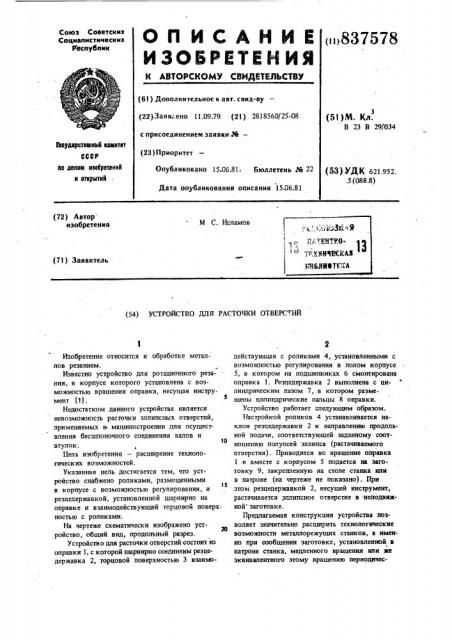

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

РЪсоублкк (61) Дополнительное к авт. свид-ву (22) Заяв:.ено !1.09.79. (21) 2818560/25-08 с присоединением заявки ¹â€” (23) Приоритет (51)M. Кн.

В 23 В 29j034

Ввуднрстеенньй каннтет

ОСФР аю делам нзебретнннй н етнрытнй . (53) УДК 621.952..S (088.8) Опубликовано !5.06.81; Бюллетень ¹ 22

Дата опубликования описания 15.06.81 (72) Автор изобретения

М С. Исламов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАСТОЧКИ ОТВЕРСТИЙ

Изобретение относится к обработке метал- лов резанием.

Известно устройство для ротационного резания, в корпусе которого установлена с возможностью врашения оправка, несущая инструмент (11.

Недостатком данного устройства является невозможность расточки эллнпсных отверстий, применяемых в машиностроении для осуществления бесшпоночного соединения валов и t0 втулок.

Цель изобретения — расширение технологических возможностей.

Указанная цель достигается тем, что устройство снабжено роликами, размещенными в корпусе с возможностью регулирования, и резцедержавкой, установленной шарнирно на оправке и взаимодействующей торцовой поверхностью с роликами.

На чертеже схематически изображено устройство, общий вид, продольный разрез.

Устройство для расточки отверстий состоит из оправки 1, с которой шарнирно соединены резцедержавка 2, торцовой поверхностью 3 взаимодействующая с роликами 4, установленными с возможностью регулирования в полом корпусе

5, в котором на подшипниках 6 смонтирована оправка !. Резцедержавка 2 выполнена с цилиндрическим пазом 7, в котором размещены цилиндрические пальцы 8 оправки.

Устройство работает следующим образом.

Настройкой роликов 4 устанавливается наклон резцедержавки 2 к направлению продольной подачи, соответствующей заданному соотношению полуосей эллипса (растачиваемого отверстия). Приводится во вращение оправка

1 и вместе с корпусом 5 подается на заготовку 9, закрепленную на столе станка или в патроне (на чертеже не показано). При этом резцедержавкой 2, несущей инструмент, растачивается зллипсное отверстие в неподвижной заготовке.

Предлагаемая конструкция устройства позволяет значительно расширить технологические воэможности металлорежущих станков, а именно при сообщении заготовке, установленной в патроне станка, медленного вращения или же эквивалентного этому вращению периодичесСоставитель Г. Николаева

ТехРед М, Гопника

Корректор А. Гриценко

Редактор Л. Повхан

Тираж 1148

ВНИИПИ Государственного комитета СССР

vo делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Подписное

Заказ 4301/18

Филиал ППП "Патент,",г. Ужгород, ул. Проектная, 4

3 83757 кого изменения положения резцедержавки нри постоянном угле наклона автоматическим регулированием положения роликов по заданной программе получается винтовое эллипсное отверстие.

Фор мул а .изобретения

Устройство для расточки отверстий, в кор. пусе которого установлена с возможностью вращения оправка, несущая инструмент, о т8 4 л и ч а ю щ е е с я тем, что, с целью расширения технологических воэможностей устройство снабжено роликами, размещенными в корпусе с воэможностью регулирования, и реэцедержавкой, установленной шарнирно на оправке и взаимодействующей торцовой поверхностью с роликами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР У 649507, кл. В 23 В 27/12, 1977.
