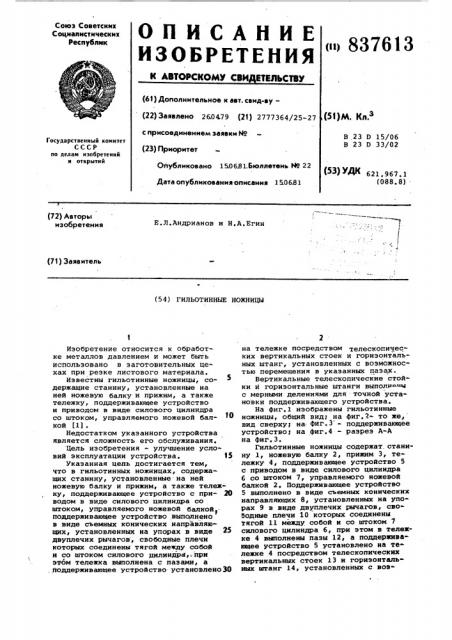

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик ро 837613
К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву— (22) Заявлено 260479 (21) 2777364/25-27 с присоединением заявим ¹ (23) Приоритет
Опубликовано 150681.Бюллетень N9 22
Дата опубликования описания 150681 (5!)м. клз
В 23 D 15/06
В 23 D 33/02
Государственный комитет
СССР по делам изобретений и открытий 5З УДК 621. 967. 1 (088.8) . (72) Авторы изобретения
Е.Л.Андрианов и Н.A.Åãèí (71) Заявитель (54) ГИЛЬОТИННЫЕ НОЖНИЦЫ
Изобретение относится к обработке металлов давлением и может быть использовано в заготовительных цехах при резке листового материала.
Известны гильотинные ножницы, содержащие станину, установленные на ней ножевую балку и прижим, а также тележку, поддерживающее устройство и приводом в виде силового цилиндра со штоком, управляемого ножевой балкой (1) .
Недостатком укаэанного устройства является сложность его обслуживания.
Цель изобретения - улучшение условий эксплуатации устройства. !5
Укаэанная цель достигается тем, что в гильотинных ножницах, содержащих станину, установленные на ней ножевую балку и прижим, а также тележку, поддерживающее устройство с при- 20 водом в виде силового цилиндра со штоком, управляемого ножевой балкой,. поддерживающее устройство выполнено в виде съемных конических направляющих, установленных на упорах в виде 25 двуплечих рычагов, свободные плечи которых соединены тягой между собой и со штоком силового цилиндра„ при этбм тележка выполнена с пазами, а ,поддерживающее устройство установлено30 на тележке посредством телескопических вертикальных стоек и горизонталь-. ных штанг, установленных с возможностью перемещения в указанных пазах.
Вертикальные телескопические стойки и горизонтальные штанги выполич с мерными делениями для точной установки поддерживающего устройства.
На фиг.1 изображены гильотннные ножницы, общий вид; на фиг.2- то же, вид сверхут на фиг.3 - поддерживающее устройство; на фиг.4 - разрез А-А на фиг.3.
Гильотинные ножницы содержат станину 1, ножевую балку 2, прижим 3, тележку 4, поддерживающее устройство 5 с приводом в виде силового цилиндра
6 со штоком 7, управляемого ножевой балкой 2 ° Поддерживающее устройство
5 выполнено в виде съемных конических направляющих 8, установленных на упорах 9 в виде двуплечих рычагов, свободные плечи 10 которых соединены
Тягой 11 между собой и со штоком 7 силового цилиндра 6, при этом в тележке 4 выполнены пазы 12 а поддерживающее устройство 5 установлено на тележке 4 посредством телескопических вертикальных стоек 13 и горизонтальных штанг 14, установленных с воэ837613 можностью перемещения в указанных пазах 12 тележки 4. Вертикальные телескопические стойки 13 и горизонтальные штанги 14 выполнены с мерными делениями. Конические направляющие 8 фиксируются в .упорах 9 винтами 15.
Упоры 9 установлены на осях 16 в вертикальных телескопических стойках 13.
Стойки 13 фиксируются винтами 17.
Гильотинные ножницы работают следующим образом.
Перед отрезанием заготовки производят регулировку поддерживающего устройства. В зависимости от толщины отрезаемого листа поднимают или опускают вертикальные телескопические стойки 13 и фиксируют их винтом 17.
Длину отрезаемой заготовки можно изменять установкой штанг 14 íà определенном расстоянии от ножевой балки 2. Для этого помещают штанги
14 в продольных горизонтальных пазах 12 тележки 4 и фиксируют их.
Разрезаемый лист подается под ножевую балку 2 и скользит по направляющим 8 до упора 9. При включении рабочего хода гильотинных ножниц ножевая балка 2 воздействует на кран управления (не показан) пневмоцилиндром. Прижим 3 фиксирует лист. Перемещаясь, шток 7 силового цилиндра б увлекает за собой тягу 11. При этом двуплечий рычаг упора 9 поворачивается против часовой стрелки (см. фиг,2).
В конце хода ножевой балки 2 при перерезании листа направляющие 8 выводятся из-под листа. Скорость отвода направляющих 8 и синхронность с ходом ножевой балки регулируется дросселями (не показаны) . Так как меж ду листом и упором 9 при повороте последнего вокруг осей 16 образуется зазор, отрезанный лист свободно падает на тележку 4. При обратном ходе ножевой балки 2 кран управления включает силовой цилиндр б на обратный ход, при этом упоры 9 с направляющими 8 поворачиваются по часовой стрелке (см,фиг.2) и занимают исходное положение,;После заполнения тележки 4 ее вывозят из-под ножниц в зону действия грузоподъемного механизма.
Чспользование предложенного изобретения позволит улучшить условия эксплуатации гильотинных ножниц. (9
Формула изобретения
1. Гильотинные ножницы, содержащие станину, установленные на ней
15 ножевую балку и прижим, а также тележку, поддерживающее устройство с приводом в виде силового цилиндра со штоком, управляемого ножевой балкой, о т л и ч а ю щ и е с я тем,что, рц с целью улучшения условий эксплуатации, поддерживающее устройство выполнено в виде съемных конических направляющих, установленных на упорах в виде двуплечих рычагов, свободные плечи которых соединены тягой между собой, и со штоком силового цилиндра, при этом тележка выполнена с пазами, а поддерживающее устройство установлено на тележке посредством телескопических вертикальных стоек и горизонтальных штанг, установленных с возможностью перемещения в указанных пазах тележки.
2, Ножницы по п.1, о т л и ч а ю— щ и е с я тем, что вертикальные телескопические стойки и горизонтальные штанги выполнены с мерными делениями для точной установки поддерживающего — устройства, Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р 396206, кл. В 23 D 33/02, 1970 °
837613
Фиг. 2
Я-Я фиг Ч фиг В
