Реферат

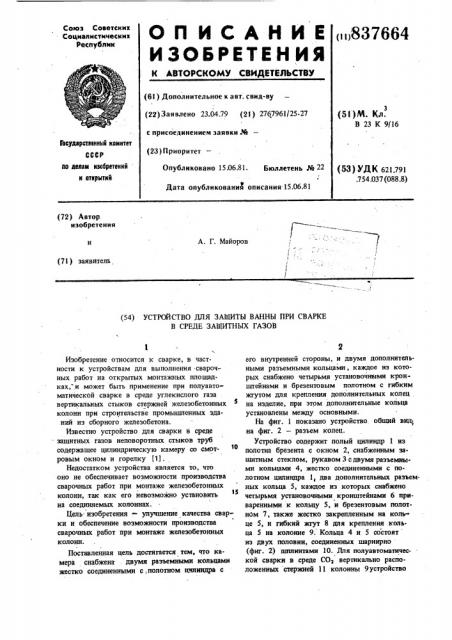

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< >837664 (61) Дополнительное к авт. саид-ву (22) Заявлено 23.04.79 (21) 2767961/25-27 (5! )М. Кл.

В 23 К 9/16 с присоединением заявки М

Геаударотевнный комитет

СССР до делам изобретений и атнрытий (23) Прноритет

Опубликовано 15 06.81. Бюллетень Pk 22

Дата опубликования описания 15.06.81 (53) УДК 621.791 .754.037 (088.8) (72) Автор. изобретения

А. Г. Майоров (71 ) заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ВАННЫ ПРИ СВАРКЕ

В СРЕДЕ ЗАЩИТНЫХ ГАЗОВ

Изобретение относится к сварке, в частности к устройствам для выполнения.сварочных работ на открытых монтажных плошадках, и может быть применение при полуавтоматической сварке в среде углекислого газа вертикальных стыков стержней железобетонных колонн при строительстве промышленных зданий иэ сборного железобетона.

Известно устройство для сварки в среде зашитнъи газов неповоротных стыков труб содержащее цилиндрическую камеру со смотровым окном и горелку (т).

Недостатком устройства является то, что оно не обеспечивает возможности производства сварочных работ при монтаже железобетонных колонн, так как era невозможно установить на соединяемых колоннах.

Цель- изобретения — улучшение качества сварки и обеспечение возможности производства сварочных работ при монтаже железобетонных колонн.

Поставленная цель достигается тем, что камера снабжена . двумя разъемными кольцами жестко соединенными с,полотном цилинщв с его внутренней стороны, и двумя дополнительными разъемными кольцами, каждое иэ которых снабжено четырьмя установочнмми кроншгейнами и брезентовым полотном с гибким жгутом для крепления дополнительных колец на изделие, при этом дополнительные кольца установлены между основными.

На фиг. 1 показано устройство. общий вид; на фиг. 2 — разъем колец.

Устройство содержит полый цилиндр 1 из полотна брезента с окном 2, снабженным зашитным стеклом, рукавом Зсдвумя разъемными кольцами 4, жестко соединенными с полотном цилиндра 1, два дополнительных разъемных кольца 5, каждое из которых снабжено четырьмя установочными кронштейнами 6 приваренными к кольцу 5, и брезентовым полотном 7, также жестко закрепленным на кольце 5, и гибкий жгут 8 для крепления кольца 5 на колонне 9. Кольца 4 и 5 состоят из двух половин, соединенных шарнирно (фиг. 2) шплинтами 10. Для полуавтоматической сварки в среде СО> вертикально расположенных стержней 11 колоннъ 9устройство

837664 крепится на колонне следующим образом: кольцом 5 опоясывают колонну, устанавливают шплинт 10 и прижимают полотно 7 жгутом 8 к колонне 9. Таким же образом уста. навливают второе кольцо 5. Затем цилиндр

1 крепят на кольцах 5, фиксируют шплинтами 10 замки колец 4 стягивают края полотна 1 и фиксируют любым из известных способов: тесемками, зажимами и т.п. Затем кольцо 5 перемещают по колонне до,тех пор пока оно не каснется кольца 4. После этого устройство готово к работе.

Сварку производят следующим образом.

Рука сварщика вместе с держателем полу- 1 автомата.просовывается в рукав 3 цилиндра 1, который перемещается на кольцах 5 до поло; жения, удобного для сварки стыка. Наблюдение эа процессом производится через окно

2. Процесс сварки не отличается от процесса zp в цеховых условиях. Сначала заваривают стык, затем коренВ шва и осуществляют подварку углублений между швами по окружности. После сварки одного стыка производят сварку второго и тд. 2S

Зона сварки надежно защищена от воздействия воздуха, поэтому шов будет качествен.ным, без пор.

Применение предлагаемого устройства создает экономический эффект, так как отпадает необходимость в медных формах и флюсе, и может быть применено при строительства зданий из сборного железобетона.

Формула изобретения

Устройство для защиты ванны при сварке в среде зицитных газов, содержащее пили дрическую разъемную камеру со смотровым окном, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества сварки и обеспечения воэможности производства сварочных pa бот при монтаже железобетонных колонн, камера снабжена двумя разъемными кольцами, жестко соединенными с полотном цилиндра, с его внутренней стороны, и двумя дополнительными разъем. ными кольцами, каждое из которых снабжено четырьмя установочными кронштейнами и брезентовым полотном с гибким жгутом для крепления дополнительных колец на иэделие, при этом дополнительные кольца установлены между основными, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР У 197830, кл. В 23 К 9/16, 1966 (прототип).

837664

Фиг. 2
