Реферат



Союз Советских

Социалистических

Республик

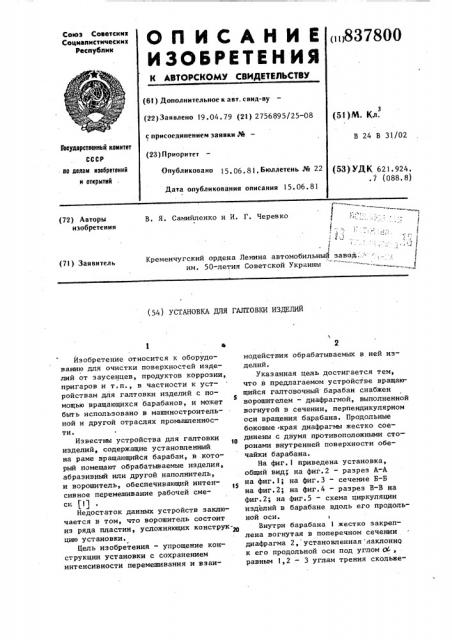

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ц837800 (6! ) Дополнительное к авт. свид-ву (22)Заявлено 19.04.79 (21) 2756895/25-08 с присоединением заявки № (23) Приоритет (51)M. Кд.

В 24 В 31/02

Гоеударстееиный комитет

СССР ео делам изобретений и отирытии

Опубликовано 15. 06. 81. Бюллетень ¹ 22

Дата опубликования описания 15. 06. 8 1 (53) УДК 621.924.. 7 (088. 8) (72) Авторы изобретения

В. Я. Самийленко и И, Г. Черевко

Кременчугский ордена Ленина автомобильный им. 50-летия Советской Украины завод., (71) Заявитель (54) УСТАНОВКА ДЛЯ ГАЛТОВКИ ИЗДЕЛИЙ

Изобретение относится к оборудованию для очистки поверхностей изделий от заусенцев, продуктов коррозии, пригаров и т.п., в частности к устройствам для галтовки изделий с по5 мощью вращающихся барабанов, и может быть использовано в машиностроительной и другой отраслях промышпенности.

Известны устройства для галтовки изделий, содержащие установленный на раме вращающийся барабан, в который помещают обрабатываемые иэделия, абразивный или другой наполнитель, и ворошитель, обеспечивающий интенсивное перемешивание рабочей смеси (1) е

Недостаток данных устройств заключается в том, что ворошитель состоит из ряда пластин, усложняющих конструкцию установки.

Цель изобретения — упрощение конструкции установки с сохранением интенсивности перемешивания и взаимодействия обрабатываемых в, ней изделий.

Укаэанная цель достигается тем, что в предлагаемом устройстве вращающийся галтовочный .барабан снабжен ворошителем — диафрагмой, выполненной вогнутой в сечении, перпендикулярном оси вращения барабана. Продольные боковые края диафрагмы жестко соединены с двумя противоположными сторонами внутренней поверхности обечайки барабана.

На фиг.1 приведена установка, общий вид; на фиг.2 — разрез А-А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг.2; на фиг.4 — разрез В-В на фиг.2; на фиг.5 — схема циркуляции изделий в барабане вдоль его продольной оси.

Внут ри барабана 1 жест ко э акреплена вогнутая в поперечном сечении диафрагма 2, установленная наклонна к его продольной оси под углом о, равным 1,2 — 3 углам трения скольже3 83 ния обрабатываемых. изделий на диафрагме 2. Продольные боковые края 3 диафрагмы 2 жестко и плотно соединены с двумя противоположными сторонами

4 обечайки 5 барабана 1, а торцовые края 6 этой диафрагмы образуют с внутренней поверхностью 7 зазоры

h, равные 1,5 максимальным габаритным размерам обрабатываемых изделий.

Устройство работает следующим образом.

При вращении барабана 1 обрабатываемые изделия, помещенные внутри этого барабана, захватываются ребра-. ми 8 внутренней поверхности обечайки 5 барабана и поднимаются ими на определенную высоту. Затем изделия падают вниз, взаимодействуя при этом друг с другом и попадают на диафрагму 2. Далее обрабатываемые изделия перемещаются по поверхности диафрагмы 2, наклоненной под углом о6,равным 1,2 — 3 углам трения скольжения изделия по диафрагме, к продольной оси барабана I, и затем, свободно проваливаясь в зазор между торцовыми краями б диафрагмы и внутренней торцовой поверхности 7, адают вниз на поверхность 5 барабана, затем снова захватываются ребрами

8 и сваливаются на диафрагму, пере— катываясь по ней. Таким образом, создается наряду с поперечной цирку7800 4 ляцией обрабатываемых изделий внутри барабана циркуляция вдоль продольной оси барабана, что обеспечивает интенсивное перемешивание и взаимодействие изделий. Кроме этого, изделия по диафрагме движутся еще и в поперечном направлении по вогнутой или выпуклой ее поверхности (фиг.З).

Предлагаемое устройство обеспе1О чивает упрощение конструкции установки для галтовки изделий, снабженных вращающимся барабаном, с сохранением при этом интенсивности их перемешивания и взаимодействия.

15 формула изобретения

Установка для галтовки изделий, со20 держащая вращающийся барабан, заполненный смесью абразива и изделий, внутри которого смонтирован ворошитель, расположенный под углом к оси вращения барабана, отличающаяся

25 тем, что, с целью упрощения конструкции ворошитель выполнен в виде вогнутой в поперечном сечении диафрагмы, жестко соединенной с обечайкай барабана.

30 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

И - 601139, кл. В 24 В 31/02, 1976.
