Союз Советских

Социалистических республик

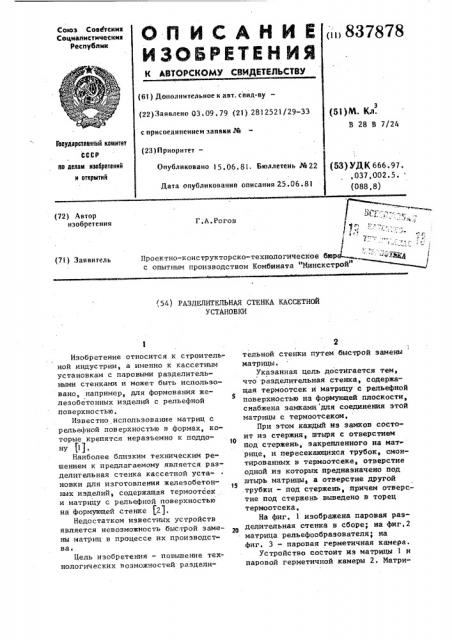

О П И С А Н И Е ВЗ7878

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. саид-sy (22)Заявлено 03,09.79 (2!) 2812521/29-33 с присоединением заявки Рй

{23) Рриорнтет—

Опубликовано 15. 06, 81. Бюллетень % 22

Дата опубликования описания 25 .06 .81 (И)М. Кл .

В 28 В 7/24

Гоеудврстванный комитет

СССР но делам изобретений и открытий (53) УДК 666. 97. ,037,002.5. (088,8) (72) Автор изобретения

Г,А.Рогов

j т, арl

P,- -У. з.

Проектно-конструкторско-технологическое бюро » - ДЩ с опытным производством Комбината "Иинскстрой

1 (7!) Заявитель!

54) РАЗДЕЛИТЕЛЬНАЧ СТЕНКА КАССЕТНОЙ

УСТАНОВКИ

Изобретение относится к строительной индустрии, а именно к кассетным установкам с паровыми разделительными стенками и может быть использовано, например, для формования железобетонных изделий с рельефной

5 поверхностью.

Известно использование матриц с рельефной поверхностью в формах, которые крепятся неразъемно к поддоу (1).

Наиболее близким техническим решением к предлагаемому является разделительная стенка кассетной установки для изготовления железобетонных изделий, содержащая термоотсеК и матрицу с рельефной поверхностью

1 на формующей стенке (2).

Недо статком изв ес тных устройств является невозможность быстрой замены матриц в процессе их производства.

Цель изобретения — повышение технологических возможностей разделительной стенки путем быстрой замены матрицы.

Указанная цель достигается тем, что разделительная стенка, содержащая термоотсек и матрицу с рельефной поверхностью на формующей плоскости, снабжена замкамн для соединения этой матрицы с термоотсеком, При этом каждый из замков состоит из стержня, штыря с отверстием под стержень, закрепленного на мат рице, и пересекающихся трубок, смонтированных в термоотсеке, отверстие одной из которых предназначено под штырь матрицы, а отверстие другой трубки - под стержень, причем отверстие под стержень выведено в торец термоотсека

На фиг, 1 изображена паровая разделительная стенка в сборе; на фнг,2 матрица рельефообраэователя; на фиг, 3 — паровая герметичная камера.

Устройство состоит из матрицы 1 и паровой герметичной камеры 2. Иатри837878

Формула изобретения

3 ца 1 снабжена штырями 3 с отверстиями 4, служащими для фиксации матрицы в паровой герметичной камере. Паровая герметичная камера 2 снабжена трубчатыми крестовинами 5 с патрубками 6, расположенными перпендикулярно формующим поверхностям. Патрубки 6 предназначены для ввода штырей

3 матрицы 1, Патрубки 6 соединены между собой трубами 7, расположенными перпендикулярно патрубкам, Трубы

7 предназначены для ввода стержней

8, .фиксирующих матрицу.

Устройство работает следующим образом.

При необходимости замены матрицы

1, например когда надо заменить матрицу с рельефообразователем одного рисунка на матрицу с рельефообразователем другого рисунка, извлекают из труб 7 стержни 8, в результате чего происходит расфиксация матрицы

1 и ее отводят от паровой герметичной камеры 2 до выхода штырей 3 из патрубков 6 и удаляют из кассетной установки, Установка матрицы 1 происходит в порядке, обратном разборке: матрицу 1 вводят в формующую полость кассетной установки и совмещают штыри 3 с патрубками 6, прихлмают матрицу 1 к паровой герметичной камере 2 и вставляют в трубы 7 стержни 8, Прикрепленная таким образом к паровой герметичной камере 2 матрица 1 работает в кассетной установке.

Формирование изделий в кассетной установке ведут известным способом.

1. Разделительная стенка кассетной установки для изготовления железобетонных изделий, содержащая термоотсек и матрицу с рельефной поверхностью на формующей плоскости, отличающая с я тем, что, с целью повышения технологических

10 возможностей разделительной стенки путем быстрой замены матрицы, она снабжена замками для соединения этой матрицы с термоотсеком.

2. Стенка по п. 1, о т л и ч а

15 ю щ а я с я тем, что замок состоит иэ стержня„ штыря с отверстием под стержень, закрепленного на матрице, и пересекающихся трубок, смонтированных в термоотсеке, отверстие одной

20 из которых предназначено под штырь матрицы„ а отверстие другой трубки— под стержень, причем отверстие под стержень выведено в торец термоотсека.

I

Источники информации, принятые во внимание при экспертизе

1. Техническая информация, Современные способы декоративной отделки стеновых панелей в заводских условиях

М,, "Обзор", 1972, с. 20.

2. Кассетный способ изготовления кранов ограждений лоджий с рельефной поверхностью. "Строительная индустрия", ЦБНТИМПС СССР, вып. 2, сер, I(1,.

M., 1979, с. 6 (прототип), 837878
