Строительный трубчатый элемент

Строительный трубчатый элемент

Иллюстрации

Показать все

Реферат

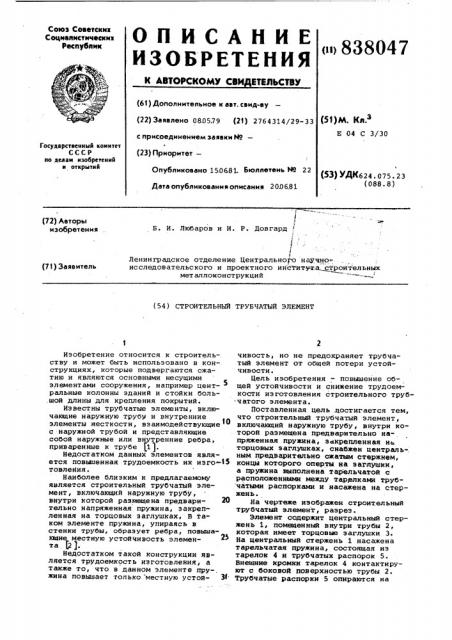

Союз Советских

Соцналнстнчесннх

Республнк

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИТИЛЬСТВУ (u>838047. Щя ; г (61) Дополнительное к авт. свид-ву (22) Заявлено 080579 (21) 2764314/29-33 р )м. к.

E 04 С 3/30 с присоединением заявки М—

Государственный комитет

СССР ио дмам изобретений и открытий (23) Приоритет— (53) УДК624. 075. 23 (088.8) Опубликовано 150681. Бюллетень Й9 22

Дата опубликования описания 2006.81

Б. И. Любаров и И. Р. Довгард

f

1

Ленинградское отделение Центрального научно-. исследовательского и проектного институтастроительных металлоконструкций (72) Авторы изобретения (71) Заявитель (54 ) СТРОИТЕЛЪНЫЙ ТРУБЧАТЫЙ ЭЛЕМЕНТ

Изобретение относится к строительству и может быть использовано в KQHструкциях, которые подвергаются сжатию и являются основными несущими элементами сооружения, например центральные колонны зданий и стойки боль.шой длины для крепления покрытий.

Известны трубчатые элементы, включакхдие наружную трубу и внутренние элементы жесткости, взаимодействующие с наружной трубой и представляющие собой наружные или внутренние ребра, приваренные к трубе (1).

Недостатком данных элементов является повышенная трудоемкость их изго-15 товлейия.

Наиболее близким к предлагаемому является строительный трубчатый элемент, включающий наружную трубу, внутри которой размещена предвари- 20 тельно напряженная пружина, закрепленная на торцовых заглушках, В таком элементе пружина, упираясь в стенки трубы, образует ребра, повышакщие местную устойчивость элемента (2 ).

Недостатком такой конструкции является трудоемкость изготовления, а также то, что в данном элементе пру-. жина повышает только местную устой- З чивость, но не предохраняет трубчатый элемент от общей потери устойчивости

Цель изобретения - повышение общей устойчивости и снижение трудоемкости изготовления строительного трубчатого элемента.

Поставленная цель .достигается тем, что строительный трубчатый элемент, включающий наружную трубу, внутри которой размещена предварительно напряженная пружина, закрепленная нь торцовых заглушках, снабжен централь-. ным предварительно сжатым стержнем, концы которого оперты на заглушки, а пружина выполнена тарельчатой с расположенными между тарелками труб чатыми распорками и насажена на стержень.

На чертеже изображен строительный трубчатый элемент, разрез.

Элемент содержит центральный стержень 1, помещенный внутри трубы 2, которая имеет торцовые заглушки 3.

На центральный стержень 1 насажена тарельчатая пружина, состоящая иэ тарелок 4 и трубчатых распорок 5.

Внешние кромки тарелок 4 контактируют с боковой поверхностью трубы 2.

Трубчатые распорки 5 опираются на

838047

Формул а и з о брет ен и я внутренние кромки тарелок 4. При обжатии центрального стержня 1 распорки 5 вместе с тарелками 4 скользят по центральному стержню, при этом тарелки передают распор на наружную трубу, осуществляя ее растяжение, и являются внутренними ребрами жесткости, предохраняя стенки трубы от ,местной потери устойчивости.

Усилия предварительного сжатия центрального стержня 1 передаются через торцовые заглушки 3 на стенки трубы IG

2, растягивая ее в предельном направлении.

Порядок сборки трубчатого элемента следукщий.

В наружную трубу помещается центральный стержень 1, на который насаживается тарельчатая пружина, состоящая из распорок 5 и тарелок 4. Через заглушки 3 предварительно обжимается сначала тарельчатая пружина, а затем центральный стержень 1 и пружина вместе, заглушки привариваются к торцам предварительно растянутой наружной оболочки.

Центрально сжатый стержень 1 опирается на заглушки 3 и поэтому не тре- бует дополнительных креплений.

Трудоемкость изготовления предлагаемой конструкции тарельчатой пружины для крупногабаритных строительных трубчатых элементов по сравнению с винтовой пружиной в известном устройстве уменьшается за счет возможности применения известных штамповочных операций при из готовле нни тарелок и распорок.

Строительный трубчатый элемент, включающий наружную трубу, внутри которой размещена предварительно напряженная пружина, закрепленная на торцовых заглушках, о т л и ч а ю щ и йс я тем, что, с целью повышения общей устойчивости и снижения трудоемкости изготовления, элемент -снабжен центральным предварительно сжатым стержнем, концы которого оперты на заглушки, а пружина выполнена тарельчатой с расположенными между тарелками трубчатыми распорками и насажена на стержень.

Источники информации, принятые во внимание при экспертизе

1. Брудка Я. Трубчатые стальные конструкции. N., Стройиздат, 1974.

2. Авторское свидетельство СССР

Р 688579, кл. Е 04 С 3/30, 1978.

ВНИИПИ Заказ 4375/41

Тираж 765 Подписное

Филиал ППП "Патент", r.Óæãoðoä,óë.Ïðoåêòíàÿ,4
