Реферат

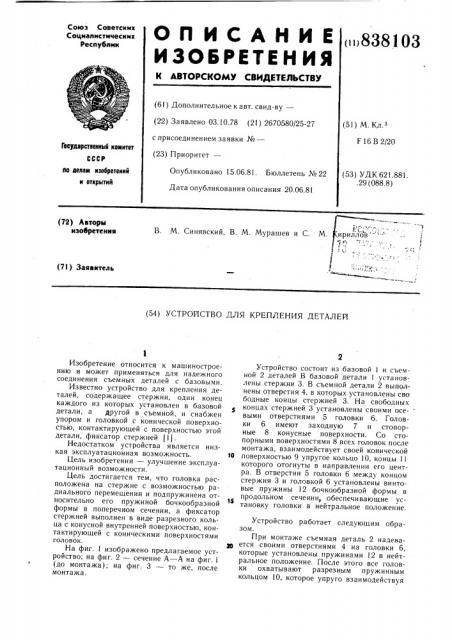

(1838103

Союз Советских

Социалистическик

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свид-ву— (22) Заявлено 03.10.78 (21) 2670580/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

F 16 В 2/20

Гоеударстееиимй комитет (53) УДК 621.881..29 (088.8) Опубликовано 15.06.81. Бюллетень № 22

Дата опубликования описания 20.06.81

tI0 делам изобретеиий и открытий (72) Авторы изобретения

В. М. Синявский, В. М. Мурашев и С. М. (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ДЕТАЛЕЙ

Изобретение относится к машиностроению и может применяться для надежного соединения съемных деталей с базовыми.

Известно устройство для крепления деталей, содержащее стержни, один конец каждого из которых установлен в базовой детали, а другой в съемной, и снабжен упором и головкой с конической поверхностью, контактирующей с поверхностью этой детали, фиксатор стержней (1) .

Недостатком устройства является низкая эксплуатационная возможность.

Цель изобретения — улучшение эксплуатационный возможности.

Цель достигается тем, что головка расположена на стержне с возможностью радиального перемещения и подпружинена относительно его пружиной бочкообразной формы в поперечном сечении, а фиксатор стержней выполнен в виде разрезного кольца с конусной внутренней поверхностью, контактирующей с коническими поверхностями головок.

На фиг. I изображено предлагаемое устройство; на фиг. 2 — сечение А — А на фиг. 1 (до монтажа); на фиг. 3 — то же, после монтажа.

Устройство состоит из базовой и съемной 2 деталей В базовой детали I установлены стержни 3. В съемной детали 2 выполнены отверстия 4, в которых установлены сво бодные концы стержней 3. На свободных концах стержней 3 установлены своими осевыми отверстиями 5 головки 6. Головки 6 имеют заходную 7 и стопорные 8 конусные поверхности. Со стопорными поверхностями 8 всех головок после монтажа, взаимодействует своей конической

10 поверхностью 9 упругое кольцо 10, концы 1 которого отогнуты в направлении его центра. В отверстии 5 головки 6 между концом стержня 3 и головкой 6 установлены винтовые пружины 12 бочкообразной формы в продольном сечении, обеспечивающие установку головки в нейтральное положение.

Устройство работает следующим образом.

При монтаже съемная деталь 2 надевается своими отверстиями 4 на головки 6, которые установлены пружинами 12 в нейтральное положение. После этого все головки охватывают разрезным пружинным кольцом IO, которое упруго взаимодействуя

838103

Формула изобретения фиг 1

A A

5 фиЕ «

Составитель А. Колпаков

Редактор Н. Миико Техред А. Бойкас Корректор В. Синицкая

Заказ 4449/44 Тираж 860 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППЛ «Патент», г. Ужгород, ул. Проектная, 4 своей конической поверхностью 9 со стопорными поверхностями 8 всех головок 6, поджимает их стопорными поверхностями к стенкам отверстий 4 съемной детали 2, прижимая последнюю к базовой детали I. За счет того, что концы !1 разрезного кольца 10 выполнены отогнутыми в направлении к центру, самопроизвольногсгсоскальзывания кольца произойти не может При разъединении деталей снимают кольцо 10, при этом пружины 12 устанавливают головки 6 в нейтральное положение, и затем снимают деталь

Устройство для крепления деталей, содержащее стержни, один конец каждого из которых установлен в базовой детали, а другой в съемной, и снабжен упором и головкой с конической поверхностью, контактирующей с поверхностью базовой детали, и фиксатор стержней, отличающееся тем, что, с целью улучшения эксплуатационной возможности, головка расположена на стержне с возможностью радиального перемещения и подпружинена относительно него пружиной бочкообразной формы в поперечном сечении, а фиксатор стержней выполнен в виде разрезного кольца с конусной внутренней поверхностью, контактирующей с коническими поверхностями головок.

Источники информации, принятые во внимание при экспертизе

1. Патент США Хо 3008368, кл. 85 —.1, 1961.
