Союз Советскнх

Социалистических

Республик

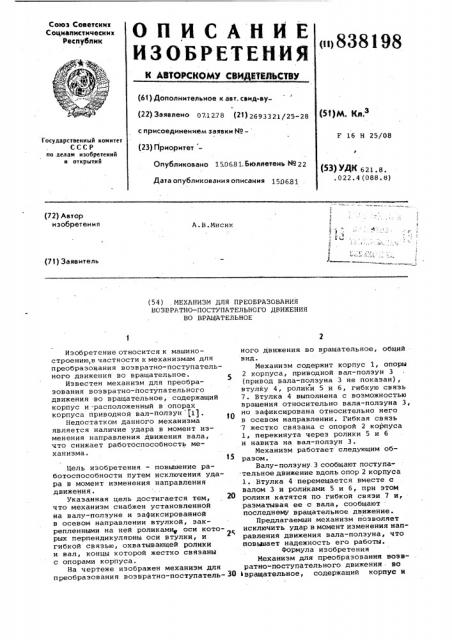

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

<>838198 (61) Дополнительное к авт. сеид-ву(22) Заявлено 07.1278 (21) 2693321/25-28 с присоединением заявки ¹

{23) Приоритет Опубликовано 15.0681. Бюллетень № 22 (51)м. Кл.З

F 16 H 25/08

Государственный комитет

СССР по.делам изобретений и открытий (3) Ю 621.8. .022.4 (088.8) Дата опубликования описания 150681 (72) Автор изобретения

1 ., А.В.Мисик (71) Заявитель (54) МЕХАНИЗМ ДЛЯ ПРЕОБРАЗОВАНИЯ

ВОЗВРА 1НΠ†ПОСТУПАТЕЛЬНОГО ДВИЖЕНИЯ

ВО ВРЩА1 ЕЛЬНОЕ

Изобретение относится к машиностроению,в частности к механизмам для преобразования возвратно-поступательного движения во вращательное.

Известен механизм для преобразования возвратно-поступательного движения во вращательное, содержащий корпус и -расположенный в опорах корпуса приводной вал-ползун (1).

Недостатком данного механизма является наличие удара в момент изменения направления движения вала, что снижает работоспособность механизма.

Нель изобретения — повышение работоспособности путем исключения удара в момент изменения направления движения.

Указанная цель достигается тем, что механизм снабжен установленной на валу-ползуне и зафиксировайной в осевом направлении втулкой, закрепленными на ней роликами оси которых перпендикулярны оси втулки, и гибкой связью, охватывающей ролики и вал, концы которой жестко связаны с опорами корпуса.

На чертеже изображен механизм для преобразования возвратно-поступательного движения во вращательное, общий вид.

Механизм содержит корпус 1, опоры

2 корпуса, приводной вал-ползун 3 (привод вала-ползуна 3 не показан), втулку 4, ролики 5 и 6, гибкую связь

7. Втулка 4 выполнена с возможностью вращения относительно вала-ползуна 3, но зафиксирована относительно него в осевом направлении. Гибкая связь

7 жестко связана с опорой 2 корпуса

1, перекинута через ролики 5 и 6 и навита на вал-ползун 3.

Механизм работает следующим образом.

Валу-ползуну 3 сообщают поступательное движение вдоль опор 2 корпуса

1. Втулка 4 перемещается вместе с валом 3 и роликами 5 и 6, при этом

20 ролики катятся по гибкой связи 7 и, разматывая ее с вала, сообщают . последнему вращательное движение.

Предлагаемый механизм позволяет исключить удар в момент изменения направления движения вала-ползуна, что

2 повьтвает надежность его работы.

Формула изобретения

Механизм для преобразования возвратно-поступательного движения во

30 вращательное, содержащий корпус и

838198

Составитель В.Щербаков

Техред 3, Фанта Корректор М.Демчик, Редактор Ю.Петрушко

Заказ 4388/48 Тираж 1006

ВНИИЙИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Филиал П1Ш Патент, г.ужгород, ул.Проектная,4 расположенный в опорах корпуса приводной вал-ползун, о т л и ч а ю-! а и и с я тем, что, с целью повышения работоспособности путем исключения удара в момент изменения направления движения, он снабжен установленной на валу-ползуне и зафиксирдвзнной в осевом направлении втулкой, закрепленными на ней роликами, оси которых Перпендикулярны оси втулки, и гибкой связью, охватываюшей ролики и вал, концы которой жестко связаны с опорами корпуса.

Источники информации, принятые во внимание при экспертизе

1. Кожевников С.Н. и др . Механизмы. М., "Машиностроение", 1976, с.559, рис.9.48 (прстотип).
