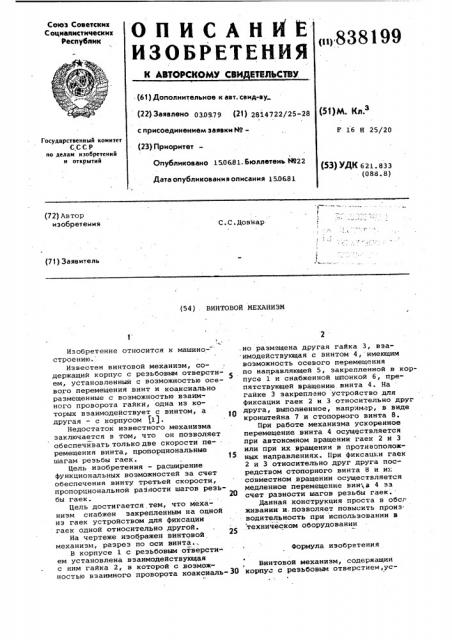

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ.

Союз Советскик

Социалистических

Республик („)838199 ф

1 (61) Дополнительное к авт, сеид-ву» (51)М. Кл.з (22) Заявлено 030979 (21) 2814722/25-28

F H 25/20 с присоединением заявки йоГосударственный комитет

С,ССР по делам изобретений и открытий (23) Приоритет—

Опубликовано 150б81. Бюллетень Н922 (5Ç) УДК 621. 833 (088. 8) Дата опубликования описания 150681 (72) Автор изобретеиия

С.С.Довнар (71) Заявитель (54). ВИНТОВОИ МЕХАНИЗМ

Формула изобретения

1, Изобретение относится к машиностроению.

Известен винтовой механизм, содержащий корпус с резьбовым отверстием, установленный с возможностью осевого перемещения винт и коаксиально размещенные с возможностью взаимного проворота гайки, одна из которых взаимодействует с винтом, а другая — с корпусом 1).

Недостаток- известного механизма заключается в том, что он позволяет обеспечивать только две скорости перемещения винта, пропорциональные шагам резьбы гаек.

Цель изобретения — расширение функциональных возможностей за счет обеспечения винту третьей скорости, пропорциональной разности шагов резьбы гаек.

Цель достигается тем, что механизм снабжен закрепленным на одной иэ гаек устройством для фиксации гаек одной относительно другой.

На чертеже изображен винтовой механизм, разрез по оси винта., В корпусе 1 с резьбовым отверстием установлена взаимодействующая с ним гайка 2, в которой с возможностью взаимного проворота коаксиаль- З0 но размещена другая гайка 3, взаимодействующая с винтом 4, имеющим возможность осевого перемещения по направляющей 5, закрепленной в корпусе 1 и снабженной шпонкой б, препятствующей вращению винта 4. На гайке 3 закреплено устройство для фиксации гаек 2 н 3 относительно друг друга, выполненное, например, в виде кронштейна 7 и стопорного винта 8.

При работе механизма ускоренное перемещение винта 4 осуществляется при автономном вращении гаек 2 и 3 или при их вращении в противоположных направлениях. При фиксации гаек

2 и 3 относительно друг друга посредством атопорного винта 8 и их совместном вращении осуществляется медленное перемещение вин à 4 за счет разности шагов резьбы гаек.

Данная конструкция проста в обсх живании и.позволяет повысить производительность при использовании в техническом оборудовании

Винтовой механизм, содержащии корпус с реэьбовым отверстием,ус838199

Составитель Л.Фомичев

Техред Н. Бабурка Корректор М.Демчик

Редактор l0.Håòðóøêo

Заказ 4388/48 Тираж 1006 Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Мо"ква, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная,4 тановленный с воэможностью осевого перемещения винт и коаксиально размещенные с возможностью взаимного проворота гайки, одна из которых взаимодействует с винтом, а другая» с корпусом, о т л и ч а ю щ и й— с я тем, что, с целью расширения функциональных возможностей, механизм снабжен закрепленным на одной иэ гаек устройством для фиксации гаек одной относительно другой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР у 257969 кл. F 16 H 25/20, 1968.
