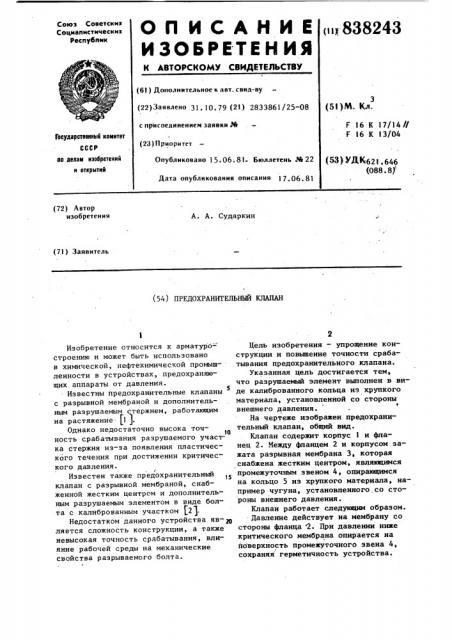

О П И С А Н И Е („т838243
ИЗОБРЕТЕНИЯ
Союз Советски н
Социалистические
Республик
Ф;.
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (») Заявлено 31. 10. 79 (21) 2833861/25-08
3 (5l)М. Кл. с присоединением заявки №
F 16 К 17/14//
F 16 К 13/04
Государстаенный комитет
СССР (23) Приоритет (53) УДК621 646 (088. 8) до делам изобретений и открытий
Опубликовано 15.06.81- Бюллетень ¹22
Дата опубликования описания 17.06. 81 (72) Автор изобретения
А. А. Сударкин (7l) Заявитель (54) ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
Изобретение относится к арматуро= строению и может быть использовано в химической, нефтехимической промышленности в устройствах, предохраняющих аппараты от давления.
Известны предохранительные клапаны
5 с разрывной мембраной и дополнительным разрушаемым стержнем, работающим на растяжение (1 ).
Однако недостаточно высока точ10 ность срабатывания разрушаемого участка стержня из-эа появления пластического течения при достижении критического давления.
Известен также предохранительный клапан с разрывной мембраной, снабженной жестким центром и дополнительным разрушаемым элементом в виде болта с калиброванным участком (2 ).
Недостатком данного устройства яв-10 ляется сложность конструкции, а также невысокая точность срабатывания, влияние рабочей среды на механические свойства разрываемого болта.
Цель изобретения — упрощение конструкции и повышение точности срабатывания предохранительного клапана.
Указанная цель достигается тем, что разрушаемый элемент выполнен в виде калиброванного кольца из хрупкого материала, установленной со стороны внешнего давления.
На чертеже изображен предохранительный клапан, общий вид.
Клапан содержит корпус 1 и фланец 2. Между фланцем 2 и корпусом зажата разрывная мембрана 3, которая снабжена жестким центром, являющимся промежуточным звеном 4, опирающимся на кольцо 5 из хрупкого материала, например чугуна, установленного,со стороны внешнего давления.
Клапан работает следующим образом.
Давление действует на мембрану со стороны фланца 2. При давлении ниже критического мембрана опирается на поверхность промежуточного звена 4, сохраняя герметичность устройства.
Формула изобретения
Предохранительный клапан с разрывной мембраной, снабженной жестким
5 центром и дополнительным разрушаемым элементом, отличающийся тем, что, с целью упрощения конструкции и повышения точности срабатывания, разрушаемый элемент выполнен в виде калиброванного кольца из хрупкого материала, установленного со стороны внешнего давления.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р 246229, кл. F 16 К 17/40, 1968.
2. Авторское свидетельство СССР
Р 140647, кл. F 16 К 17/40, 1961.
3 838243
При возрастании давления вьппе критического усилие, воспринимаемое мембраной 3 передается через звено 4 на колвцо 5, которое разрушается, а мембрана разрывается, освобождая выход газу.
Толщина и материал мембраны подбираются таким образом, чтобы усилие разрыва мембраны было значительно ниже усилия разрушения кольца.
Введение в мембранное предохранительное устройство разрушающегося элемента, работающего на сжатие, значительно снижает требования, предъявляемые к заделке мембраны, и упрощает конструкцию клапана в целом при од- новременном повышении точности срабатывания °
