Союз Советскик

Социалистическна

Республик

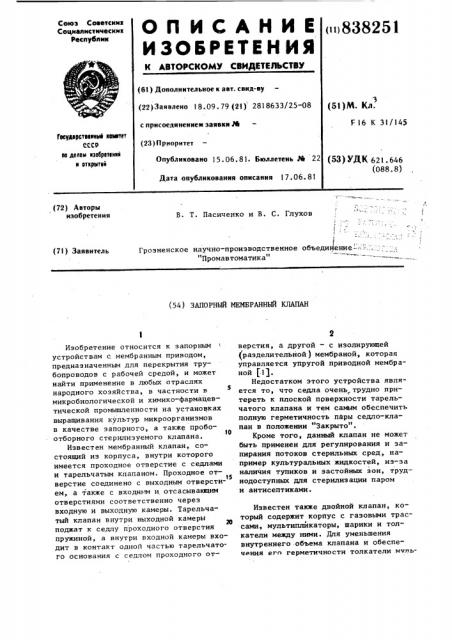

ОПИСАНИЕ

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 838251 (61) Дополнительное к авт. свид-ву (22) Заявлено 18.09. 79 (21) 2818633/25-08 с присоединением заявки М (23) Приоритет

Опубликовано 15.06.81* бюллетень яв 22

Дата опубликования описания 17.06.81 (51)M. Кл.

F 16 К 31/145

Гасударстаааныа каиатет

СССР ао делом аоооретеааа в откритай (5З) УЛ 621.646 (088.8) I

| (72) Авторы изобретения

В. Т. Пасиченко и В. С. Глухов

Грозненское научно-производственное объедиттение - =

"Промавтоматика" (71) Заявитель (54) ЗАПОРНЫЙ МЕМБРАННЫЙ КЛАПАН

Изобретение относится к запорным устройствам с мембранным приводом, предназначенным для перекрытия трубопроводов с рабочей средой, и может найти применение в любых отраслях народного хозяйства, в частности в микробиологической и химико-фармацевтической промышленности на установках выращивания культур микроорганизмов в качестве запорного, а также пробо10 отборного стерилизуемого клапана.

Известен мембранный клапан, состоящий из корпуса, внутри которого имеется проходное отверстие с седлами и тарельчатым клапаном. Проходное от15 верстие соединено с выходным отверстием, а также с входным и отсасывающим отверстиями соответственно через входную и выходную камеры. Тарельчатый клапан внутри выходной камеры поджат к седлу проходного отверстия пружиной, а внутри входной камеры входит в контакт одной частью тарельчатого основания с седлом проходного отверстия, а другой — с изолирующей (разделительной ) мембраной, которая управляется упругой приводной мембраной (11.

Недостатком этого устройства является то, что седла очень, трудно притереть к плоской поверхности тарельчатого клапана и тем саьым обеспечить полную герметичность пары седло-клапан в положении "Закрыто".

Кроме того, данный клапан не может быть применен для регулирования и запирания потоков стерильных сред, например культуральных жидкостей, из-за наличия тупиков и застойных зон, труднодоступных для стерилизации паром и антисептиками.

Известен также двойной клапан, который содержит корпус с газовыми трассами, мультипликаторы, шарики и толкатели между ними. Для уменьшения внутреннего объема клапана и обеспечения его герметичности толкатели мчпь3 8382 типликаторов отделены от шариков гибкими перегородками P).

В этом клапане тупиков и застойных зон нет, но зато проходные сечения содержат незакрепленные шарики и толкатель. При стерилизации внутренних, полостей клапана в местах соприкосновения шариков и толкателя со стенками корпуса и между собой возникают нестерилизуемые участки, в которых может !О сохраниться бактериальная среда-источник микробного загрязнения стерильной жидкости.

Цель изобретения — повышение качества стерилизации и улучшение герме- !5

1 иэирующих свойств мембранного клапана

I с шариковым запорным органом.

Поставленная цель достигается тем, что в известном устройстве, содержащем корпус, в котором выполнено проходное отверстие, по обе стороны которого установлены гибкая разделительная перегородка н приводная мембрана, взаимодействующая с запорным шариком, гибкая перегородка и приводная мембра- 25 .на выполнены с жесткими центрами в виде полусфер, а эапорные шарики расположены вне проходного отверстия между указанными полусферами.

Иа фнг. 1 изображен запорный мемб- 30 ранний клапан, разрез; на фиг..2— разрез А-А на фиг.

Клапан состоит иэ корпуса 1, по центру которого имеется проходное отЭ5 верстие 2 с коническими седлами 3 и 4, взаимодействующими с центрами 5 гибких перегородок 6 и 7, выполненными в виде полусфер. К корпусу 1 через распорные кольца 8 с помощью крышек 9

40 и 10 прижаты упругие приводные мембраны !! и 12 с центрами 13, выполненными также в виде полусфер bio аналогии с центрами 5. Между центрами гибких перегородок и приводных мембран раз45 мещены шарики 14. Внутри корпуса выполнены два входных канала: 15 " для подвода рабочей среды и 16 — для подачи стерилизующих агентов, а также канал 17 — для отвода рабочей среды и отработанных стерилиэующих агентов.

Каналы 15-17 соединены между собой . через подмембранные полости Б и В и проходное отверстие 2.

Для подвода воздуха управления

55 и его сброса в крышках 9 и 10 предус мотрены отверстия 18. Запорный мембранный клапан работает следующим образом.

51 ф

Входным каналом 15 клапан подсоединяется к трубопроводу со стерильным продуктом, каналом 16 к трубопроводу подачи стерилизующих агентов, например к паропроводу, а каналом 17 к приемнику продукта. В отверстия. 18 подается сжатый воздух управления, под давлением которого приводные мембраны 11 и 12 с центрами !3, прогнувшись, перемещают шарики 14, а заодно и центра 5 гибких перегородок 6 и 7 в седла 3 и 4 с плотной посадкой в них, тем самым перекрывая проходное отверстие 2 и закрывая клапан. Для открытия клапана стравливается давление над мембраной 11, в результате чего перегородка 6 и мембрана 11 с шариком 14 возвращаются в . первоначальное положение, открывая ток жидкости через канал 15,проходное отверстие 2,полость Б,выходной канал 17 к приемнику.Для проведения стерилизации клапана в отверстие 18 подается управляющий сигнал на закрытие отверстия 2,а из отверстия 18 крышки 10 он сбрасывается,чем обеспечивается поступление острого пара через входной канал 16, полость В, отверстие 2 со сбросом отработанного пара и конденсата через выходной канал 17. После проведения стерилизации клапана подача пара прекращается, для чего в отверстие 18 крышки 10 подается сжатый воздух, затем воздух управления пода-: ется в отверстие 18 крышки 9, и цикл повторяется.

Кроме индивидуальной стерилизации запорного мембранного клапана, когда он работает в режиме отбора микро- . биологических проб на анализ, клапан может подвергаться общей стерилизации вместе со всем технологическим оборудованием и трубопроводами установки.

С этой целью подается команда на открытие каналов 15 и 16, через которые продувается пар, создающий паровую завесу в полостях Б и В, с последующим сбросом через выходной канал 17.

Технико-экономический эффект изобретения сводится к обеспечению стерильности жидких сред, находящихся в технологических аппаратах и протекающих по трубопроводам, и к сокращению процента брака.

Формула изобретения

Запорный мембранный клапан, содержащий корпус с проходным отверстием, 5 83825 по обе стороны которого установлены гибкая разделительная перегородка и приводная мембрана, взаимодействующая с запорным шариком, о т л и,ч а ю—

at и и с я тем, что, с целью повышения качества стерилизации и улучшения герметизирующих свойств sa счет исключения образования нестерилнзуемых зон, гибкая перегородка и приводная мембрана снабжены жесткими 1а

l 6 центрами в виде полусфер, а запорные шарики расположены вйе проходного отверстия между указанными полусферами.

Источники информации, принятые во внимание при экспертизе

1. Патент США В 3557836, кл. !87-625 ° 66, 1970.

2. Авторское свидетельство СССР

В 344203, кл. F 16 К 25/00, 1972.
