Резинометаллический рукав
Патент 838258
Авторы
Резинометаллический рукав
Иллюстрации
Реферат

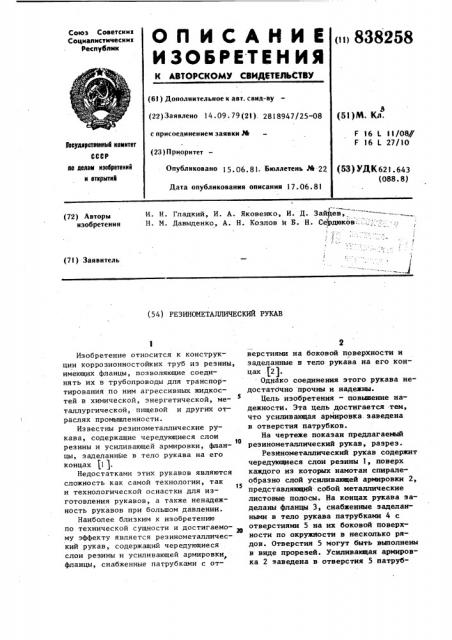

О Il И С А Н И E < 838258
ИЗОБРЕТЕНИЯ
Союз Советскик
Социалистическик
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) ЗаЯвлено 14.09. 79 (21). 2818947/25-08 с присоединением заявки М (23) Приоритет
Опубликовано 15.06.81 Бюллетень М 22 (5 l ) N. Кл.
F 16 !1/08/
F 16 L 27/10
3Ъеударотеенлмй комитет
СССР до делам изобретений и открытий (53) УИК621.643 (088. 8) Дата опубликования описания 17. 06.81
И. Н. Гладкий, И. А. Яковенко, И. Д. Зайцев, Н. M Давыденко, А. Н. Козлов и Б. Н. Сердюков . (72) Авторы изобретения (7!) Заявитель (54) РЕЗИНОМЕТАЛЛИЧЕСК1Й РУКАВ
Изобретение относится к конструкции коррозионностойких труб из резины, имеющих фланцы, позволяющие соединять их в трубопроводы для транспортирования IIQ ним агрессивных жидкостей в химической, энергетической, металлургической, пищевой и других отраслях промышленности.
Известны резинометаллические рукава, содержащие чередующиеся слои
10 резины и усиливающей армировки, фланцы, заделанные в тело рукава на его концах 11 1.
Недостатками этих рукавов являются сложность как самой технологии, так
15 и технологической оснастки для изготовления рукавов, а также ненадежность рукавов при большом давлении.
Наиболее близким к изобретению по технической сущности и достигаемому эффекту является резинометаллический рукав, содержащий чередующиеся слои резины и усиливающей армировки фланцы, снабженные патрубками с от2 верстиями на боковой поверхности и
/ заделанные в тело рукава на его кони (2).
Однако соединения этого рукава недостатбчно прочны и надежны.
Цель изобретения — повышение надежности. Эта цель достигается тем, что усиливающая армировка. заведена в отверстия патрубков.
На чертеже показан предлагаемый резинометаллический рукав, разрез.
Резннометаллический рукав содержит чередующиеся слои резины 1, поверх каждого из которых намотан спиралеобразно слой усиливающей армировки 2, представляющий собой металлические листовые полосы. На концах рукава заделаны фланцы 3, снабженные заделанными в тело рукава патрубками 4 с отверстиями 5 на их боковой поверхности по окружности в несколько рядов. Отверстия 5 могут быть выполнены в виде прорезей. Усиливакадая армировка 2 заведена в отверстия 5 патрубФормула изобретения
3 8382 ков 4, причем каждый последующий слой армировки 2 намотан вкрест предыдущего слоя, последний слой армировки 2 по— крыт слоем резины 1.
Технология изготовления таких ру5 кавов заключается в следующем.
На разъемную металлическую оправку (на чертеже показана пунктирной линией) в форме полого цилиндра, предварительно покрытого антиадгезивом (например силиконовым маслом) надевают металлические фланцы 3 с прикрепленными к ним патрубками 4 (приваренными или напрессованными). В боковой стен-. ке патрубков 4 выполнены отверстия 5 в виде прорезей по окружностям. В патрубки 4 вставлены вставки из предварительно отформованной и частично провулканизированной резины. Длина вставки несколько больше длины патрубка 4, с торцовой части вставка полностью или частично перекрывает торец фланца 4. На оправку и выступающую часть вставки укладывают слой сырой листовой резины, поверх ко25 торой наматывают по спирали металлическую ленту, концы которой крепят к патрубкам 4, пропуская их через отверстия 5. Для лучшей адгезии между металлом и резиной поверхность металлических полос усиливающей армировки 2 и фланцев 3 и патрубков 4 пред. варительно обрабатывают химическим или механическим (дробеструйным ) способами, применяют клеевые композиции.
После укладки последнего слоя резины его обматывают тканевой лентой
58 4 или шпагатом, или закрепляют другим способом, и трубу подвергают вулканизации по известной технологии. В результате этого процесса резина заполняет отверстия 5 и плотно соединяется с патрубками 4, армировка 2 также прочно сцепляется с окружающей резиной. После вулканизации оправку из— влекают из рукава и он пригоден к использованию.
Преимуществом этого резинометаллического рукава по сравнению с известными является повышение прочности фланцевого.соединения, а также упрощение конструкции и технологии изготовления рукавов.
Резинометаллический рукав, содержащий чередующиеся слои резины и усиливающей армировки, фланцы, снабженные патрубками с отверстиями на боковой поверхности и заделанные в тело рукава на его концах, о т л и ч а юшийся тем, что, с целью повышения надежности, усиливающая армировка заведена в отверстия патрубков.
Источники информации, принятые во внимание при экспертизе
1. Патент ФРГ Р 2649261, кл. F 16 L 31/00, опублик. 1978.
2. Патент ФРГ Р 850832, кл. 47 f 4, опублик. 1949.
838258
Составитель А. Слесарев
Техред А.Бабинец . КорректорА- Гриценко
Редактор Л. Повхан
Заказ 4391/5! Тираж 1006
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Подписное
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
