Союз Советск ма

Соцмалмстмческмк

Республик

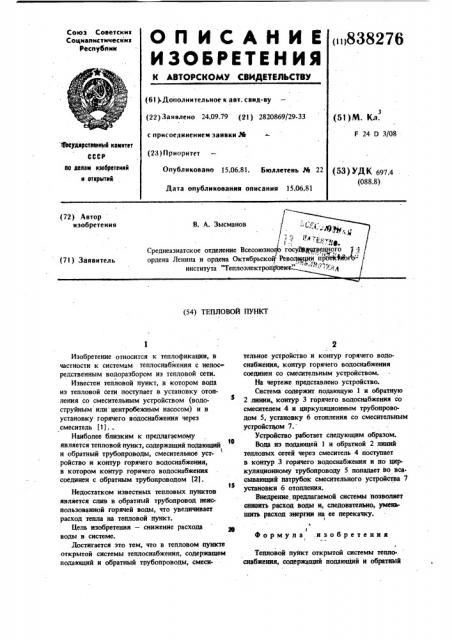

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((838276 (Sl ) Дополнительное к авт. свид-ву (22) Заявлено 24.09.79 (21) 2820869/29-33 с присоединением заявки,% (28) Приоритет (51)М. Кл.

F 24 0 3/08 9ыударстааииый канитат

СССР (53) УДК 697.4 (088.8) до делан изобретений и открытий

Опубликовано 15.06.81. Бюллетень ¹ 22

Дата опубликования описания 15.06.81 (72) Автор изобретения

В. А. Зысманов!

: д! j

Среднеазиатское отделение Всесоюзного госуд(твенного ордена Ленина н ордена Октябрьскот» Револт и1ии прбвйтймЪ"- института "Теплоэлектроп1Ямкч "" - - . я,1 (71) Заявитель (54) ТЕПЛОВОЙ ПУНКТ

Изобретение относится к теплофикацни, в частности к системам теплоснабжения с непосредственным водоразбором нз тепловой сети.

Известен тепловой пункт, в котором вода нз тепловой сети поступает в установку отонления со смесительным устройством (водоструйным или центробежным насосом) и в установку горячего водоснабжения через смеситель (1) ..

Наиболее близким к предлагаемому является тепловой пункт, содержащий подающий

1О н обратный трубопроводы, смесительное устройство и контур горячего водоснабжения, в котором контур горячего водоснабжения соединен с обратным трубопроводом (2).

Недостатком известных тепловых пунктов является слив в обратный трубопровод неиспользованной горячей воды, что увеличивает расход тепла на тепловой пункт.

Цель изобретения — снижение расхода воды в системе.

Достигается это тем, что в тепловом пункте открытой системы теплоснабжения, содержащем подающий и обратный трубопроводы, смесительное устройство и контур горячего водоснабжения, контур горячего водоснабжения соединен со смесительным устройством.

На чертеже представлено устройство.

Система содержит подающую 1 н обратную

2 линии„контур 3 горячего водоснабжения со смесителем 4 и циркуляционным трубопроводом 5, установку 6 отопления со смесительным устройством 7.

Устройство работает следующим образом.

Вода из подающей 1 и обратной 2 линий тепловых сетей через смеситель 4 поступает в контур 3 горячего водоснабжения и по циркуляционному трубопроводу 5 попадает во всасывающий патрубок смесительного устройства 7 установки 6 отопления.

Внедрение, предлагаемой системы позволяет снизить расход воды и, следовательно, уменьшить расход энергии на ее перекачку.

1 L

Формула .изобретения !

Тепловой пункт открытой системы теплоснабжения, содержащий подающий и обратный

& иаюмли г е иа

2 исвюмеку тг ьтФ

Составитель В. Ситас

Техред Т. Маточка Корректор Н. Швыдкая

Редактор М. Дылын.

Заказ 4396/52 Тираж 824

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 838 трубопроводы, смесительное устройство и контур горячего водоснабжения, о т л и ч а юшийся тем, что, с целью снижения расхода воды в системе, контур горячего водоснабжения соединен со смесительным устройством.

276 4

Источники информации, принятые во внимание при экспертизе

1. Соколов Е. Я. Теплофикация и тепловые сети. М., "Энергия", 1975, с. 73, рис. 3 — 7, 2. Громов Н. К. Городские теплофикационные системы. М.. "Энергия", 1964. с. !03.
