Реферат

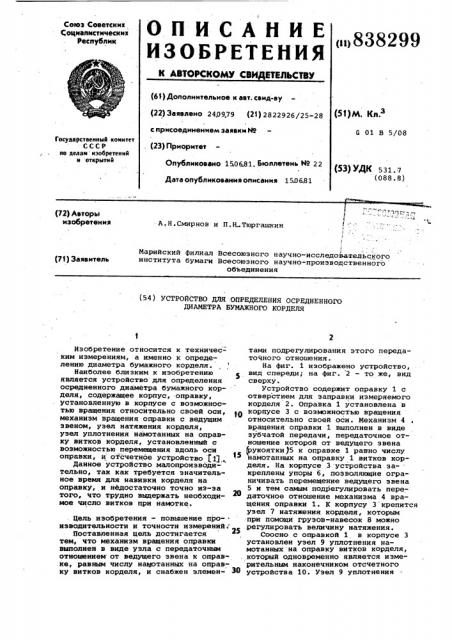

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКРМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 838299 (6т) Дополнительное к авт. свид-ву (22) Заявлено 24,09.79 (21) 2822926/25-28 (51)М. Кл. с присоединением заявки Йо

G 01 В 5/08 (23) Приоритет

Государственнмй комитет

СССР

so делам изобретений и открытий

Опубликовано 1506.81. Бюллетень Ко 22 (5Ç) УДК 531.7 (088. 8) Дата опубликования описания 1506.81 (72) Авторы изобретения

A,Н.Смирнов и П.Н Тюргашкин

Марийский филиал Всесоюзного научно-исследовательского института бумаги Всесоюзного научно-производственного объединения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ОСРЕДНЕННОГО

ДИАМЕТРА БУМАЖНОГО КОРДЕЛЯ

Изобретение относится к техническим измерениям, а именно к определению диаметра бумажного корделя.

Наиболее близким к изобретению является устройство для определения осредненного диаметра бумажного корделя, содержащее корпус, оправку, установленную в корпусе с воэможностью вращения относительно своей оси, механизм вращения оправки с ведущим звеном, узел натяжения корделя, узел уплотнения намотанных на оправку витков корделя, установленный с возможностью перемещения вдоль оси оправки, и отсчетное устройство jQ .

Данное устройство малопроизводительно, так как требуется значительное время для навивки корделя на оправку, и недостаточно точно из-эа того, что трудно выдержать необходимое число витков при намотке.

Цель изобретения — повышение про-изводительности и точности измерений.

Поставленная цель достигается тем, что механизм вращения оправки выполнен в виде узла с передаточным отношением от ведущего звена к оправке, равным числу намотанных на оправку витков корделя, и снабжен элементами подрегулирования этого передаточного отношения.

На фнг. 1 изображено устройство, вид спереди; на фнг. 2 — то же, вид сверху.

Устройство содержит оправку 1 с отверстием для заправки измеряемого корделя 2. Оправка 1 установлена в корпусе 3 с возможностью вращения относительно своей оси. Механизм 4 вращения оправки 1 выполнен в виде зубчатой передачи, передаточное отношение которой от ведущего звена рукоятки)5 к оправке 1 равно числу намотанных на оправку 1 витков корделя. На корпусе 3 устройства за- . креплены упоры 6, позволяющие ограничивать перемещение ведущего звена

5 и тем саиым подрегулировать пере2О даточное отношение механизма 4 вращения оправки 1. К корпусу 3 крепится узел 7 натяжения корделя, которым при помощи грузов-навесок 8 можно .регулировать величину натяжения.

Соосно с оправкой 1 в корпусе 3 установлен узел 9 уплотнения намотанных на оправку витков корделя, . который одновременно является измерительным наконечником отачетного устройства 10. Узел 9 уплотнения

838299 витков корделя может перемещаться вверх при помощи рукоятки 11 и системы рычагов 12. Движение узла 3 демпфируется воздушным демпфером 13.

Устройство работает следующим образом. 5

При помощи рукоятки 11 и системы рычагов 12 поднимают вверх узел 9 уплотнения намотанных на оправку витков корделя, затем заправляют кордель 2 через отверстия в корпусе 3узла 7 натяжения и оправке 1. Далее, поворачивая рукоятку 5 механизма 4 вращения оправки до упора 6, навивают требуемое число витков корделя на оправку 1. Опуская рукоятку 11, освобождают узел 9 уплотнения намотанных витков корделя, который опускаясь вниз, уплотняет витки своим весом. После этого проводят измерение n -ro числа диаметров, навитых на оправку, делят результат замера на Щ число навитых на оправку витков, и определяют осредненный диаметр корделя.

Затем рукояткой 11 поднимают узел

9 уплотнения намотанных витков в 25 верхнее положение. Потянув за конец корделя, выведенный через отверстие внизу корпуса, сбрасывают намотанные витки с оправки 1, при этом рукоятка 5 займет исходное положение. Протягивая этот же конец корделя на необходимое число метров, (расстояние между двумя замерами) повторяют измерения.

Устройство позволяет проводить высокопроизводительные измерения с высокой точностью. формула изобретения

Устройство для определения осредненного диаметра бумажного корделя, содержащее корпус, оправку, установленную в корпусе с возможностью вращения относительно своей оси, механизм вращения оправки с ведущим звеном, узел натяжения корделя, узел уплотнения намотанных на оправку витков корделя, установленный с возможностью перемещения вдоль оси оправки, и отсчетное устройство, о т л ич а ю щ е е с я тем, что, с целью повышения. производительности и точности измерений, механизм вращения оправки выполнен в виде узла с передаточным отношением от ведущего звена к оправке, равным числу намотанных на оправку витков корделя, и снабжен элементами подрегулирования этого передаточного отношения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

@427225, кл. G 01 В 5/08, 1974 (прототип).
