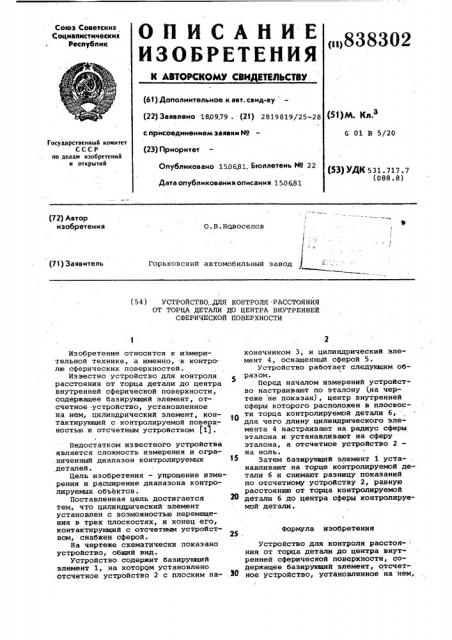

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ к лвтжском сви нельств

Союз Советскии

Социалистических

Республик

<>838302 (61) Дополнительное к авт. саид-ву — (22) Заявлено 1809.79 . (2 1 ) 2819819/25-28

<51 )м. Кл.з с присоединением заявки Hо

С 01 В 5/20

Государственный комитет

СССР по делам изобретений и открыти и (23) Приоритет

Опубликовано 150581 Бюллетень Н9 22 (53) УДК 5 31. 717. 7 (088.8) Дата опубликования описания 15.06,81 (72) Автор изобретения

О.В.Новоселов

1

Горьковский автомобильный завод (73) Заявитель (54) УСТРОЙСТВО,ЦЛЯ КОНТРОЛЯ .РАССТОЯНИЯ

ОТ ТОРЦА ДЕТАЛИ ДО ЦЕНТРА ВНУТРЕННЕЙ

СФЕРИЧЕСКОЙ ПОВЕРХНОСТИ

Формула изобретения

Изобретение относится к измерительной технике, а именно, к контро. лю сферических поверхностей.

Известно устройство для контроля расстояния от торца детали до центра внутренней сферической поверхности, содержащее базирукщий элемент, отсчетное устройство, установленное на нем, цилиндрический элемент, контактирующий с контролируемой поверхностью и отсчетным устройством (11 .

Недостатком известного устройства является сложность измерения и огра.— ниченный диапазон контролируемых деталей.

Цель изобретения — упрощение измерения и расширение диапазона контролируемых объектов.

Поставленная цель достигается тем, что цилиндрический элемент установлен с возможностью перемещения в трех плоскостях, и конец его, контактирующий с отсчетным устройст- вом, снабжен сферой.

Йа чертеже схематически показано устройство, общий вид.

Устройство содержит базирующий элемент 1, на котором установлено отсчетное устройство 2 с плоским наконечником 3, и цилиндрический элемент 4, оснащенный сферой 5 °

Устройство работает следукщим об5

Перед началом измерений устройство настраивают по эталону (на чертеже не показан), центр внутренней сферы которого расположен в плоскости торца контролируемой детали б, для чего длину цилиндрического элемента 4 настраивают на радиус сферы эталона и устанавливают на сферу эталона, а отсчетное устройство 2— на ноль.

Затем базирующий элемент 1 устанавливают на торце контролируемой детали б и снимают разницу показаний по отсчетному устройству 2, равную расстоянию от торца контролируемой

О детали 6 до центра сферы контролируемой детали.

Устройство для контроля расстояния от торца детали до центра внутренней сферической поверхности, содержащее базирующий элемент, отсчетное устройство, установленное на нем, 838302

Составитель В.Сухарев

Техред М.Голннка Корректор Г.Решетник

Редактор Ю.Петрушко

Заказ 4401/53 Тираж 642, Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и .открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 цилиндрический элемент, контактирующий с контролируемой поверхностью и отсчетным устройством, о т л ич а ю ще е с я тем, что, с целью упрощения измерения и расширения диапазона контролируемых объектов, цилиндрический элемент установлен с возможностью перемещения в трех плоскостях, и конец его, контактирующий с отсчетным устройством, снабжен сферой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9275421, кл. G 01 В 5/20, 1967 (прототип).
