Реферат



Союз Советсннк

Соцналистическил

Реслублик

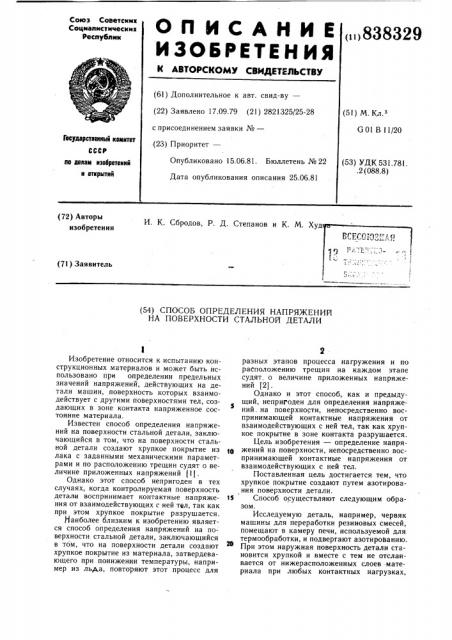

ОП ИСАНИЕ

ИЗОВЕЕтИНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ („)838329 (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.09.79 (21) 2821325/25-28 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

G 01 В 11/20

Гееудерстееелне кеннтет

Опубликовано 15.06.81. Бюллетень № 22

Дата опубликования описания 25.06.81 (53) УДК 531 78!.2 (088.8) llo делан лэебретеннй и аткрнтлй (72) Авторы изобретения

И. К. Сбродов, P. Д. Степанов и К. М. Худ (71) Заявитель (54) СПОСОБ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЙ

НА ПОВЕРХНОСТИ СТАЛЬНОЙ ДЕТАЛИ

Изобретение относится к испытанию конструкционных материалов и может быть использовано при определении предельных значений напряжений, действующих на детали машин, поверхность которых взаимодействует с другими поверхностями тел, создающих в зоне контакта напряженное состояние материала.

Известен способ определения напряжений на поверхности стальной детали, заключающийся в том, что на поверхности стальной детали создают хрупкое покрытие из лака с заданными механическими параметрами и по расположению трещин судят о величине приложенных напряжений (1) .

Однако этот способ непригоден в тех случаях, когда контролируемая поверхность детали воспринимает контактные напряжения от взаимодействующих с ней тел, так как при этом хрупкое покрытие разрушается.

Наиболее близким к изобретению является способ определения напряжений на поверхности стальной детали, заключающийся в том, что на поверхности детали создают хрупкое покрытие из материала, затвердевающего при понижении температуры, например из льда, повторяют этот процесс для разных этапов процесса нагружения и по расположению трещин на каждом этапе судят. о величине приложенных напряжений (2).

Однако и этот способ, как и предыдущий, неприГоден для определения напряжений, на поверхности, непосредственно воспринимающей контактные напряжения от взаимодействующих с ней тел, так как хрупкое покрытие в зоне контакта разрушается.

Цель изобретения — определение напрятр жений на поверхности, непосредственно воспринимающей контактные напряжения от взаимодействующих с ней тел.

Поставленная цель достигается тем, что хрупкое покрытие создают путем азотирования поверхности детали.

15 Способ осуществляют следующим образом.

Исследуемую деталь, например, червяк машины для переработки резиновых смесей, помещают в камеру печи, используемой для термообработки, и подвергают азотированию.

При этом наружная поверхность детали становится хрупкой и вместе с тем не отслаивается от нижерасположенных слоев материала при любых контактных нагрузках, 838329

Формула изобретения

Составитель Н. Тимошенко

Техред А. Бойкас Корректор Г. Решетннк

Тираж 542 Подписное

Редактор Н. Воловик

Заказ 4403/55

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4 вплоть до разрушения. Азотированная поверхность хорошо сопротивляется износу. истиранию, абразивному воздействию внешней среды. После выполнения операции азотирования деталь подвергают эксплуатационным нагрузкам. При этом на поверхности детали образуется сетка трещин, по расположению которых судят о величине приложенных к детали в процессе ее эксплуатации напряжений.

Использование данного способа позволяет осуществлять контроль напряжений там, где ранее ни один из известных способов нанесения хрупких покрытий не мог быть применен, например в рабочих,органах машин для размешивания смесей, дробления материалов, прокатки заготовок и т. п.

Простота реализации способа делает его общедоступным, а надежность фиксации напряженного состояния позволяет в ряде случаев исключить другие методы контроля, требующие более сложного оборудования и квалифицированных сйециалистов для его обслуживания.

Способ определения напряжений на поверхности стальной детали, заключающийся в том, что на поверхности детали создают хрупкое покрытие и по расположению трещин судят о величине приложенных напряжений, 10 отличающийся тем, что, с целью определения напряжений на поверхности, непосредственно воспринимающей контактные напряжения от взаимодействующих с ней тел, хрупкое покрытие создают путем азотирования поверхности детали.

15 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 555280, кл. G 01 В 11/20, 1976.

2. Авторское свидетельство СССР № 174412, кл. G Ol В 1!/20, 1964 (прототип).
