Устройство для измерения жесткостиизделий

Иллюстрации

Показать все

Реферат

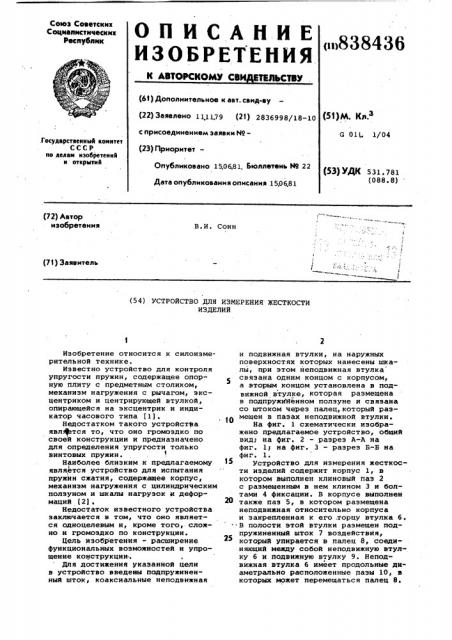

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ТИЛЬСТВУ .

Союз Советских

Социалистических

Республик

<111838436 (61) ???????????????????????????? ?? ??????. ????????-???? (22) ???????????????? 11,11.79 (21) 2836998>

Опубликовано 15.06,81, Бюллетень ЙЯ 22

Дата опубликования описания 150681 (51)М. Клз

G 01 1 1/04.Госудврствеииый KoMllTcT

СССР оо делам изобретеиий и открытий (53) УДК 531 781 (088.8) (72) Автор изобретения

В.И. Соин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЖЕСТКОСТИ

ИЗДЕЛИЙ

Изобретение относится к силоиэмерительной технике.

Известно устройство для контроля упругости пружин, содержащее опорную плиту с предметным столиком, механизм нагружения с рычагом, эксцентриком и центрирующей втулкой, опирающейся на эксцентрик и индикатор часового типа (1), Недостатком такого устройСтэа. явлются то, что оно громоздко по своей конструкции и предназначено для определения упругости только винтовых пружин.

Наиболее близким к предлагаемому 1э

1 является устройство для испытания пружин сжатия, содержащее корпус, механизм нагружения с цилиндрическим ползуном и шкалы нагрузок и деформаций (2), 20

Недостаток известного устройства заключается в том, что оно является одноцелевым и, кроме того, сложно и громоздко по конструкции.

Цель изобретения - расширение функциональных возможностей и упрощение конструкции.

Для достижения укаэанной цели в устройство введены подпружиненный шток, коаксиальные неподвижная и подвижная втулки, на наружных поверхностях которых нанесены шкалы, при этом неподвижная втулка связана одним концом с корпусом, а вторым концом установлена в подвижной втулке, которая размещена в подпружиненном полэуне и связана со штоком через палец, который размещен в пазах неподвижной втулки.

На фиг. 1 схематически изображено предлагаемое устройство, общий виду на фиг. 2 — разрез A-A на фиг. 1у на фиг. 3 — разрез Б.-Б на фиг. 1.

Устройство для измерения жесткости изделий содержит корпус 1, в котором выполнен клиновый паз 2 с размещенным в нем клином 3 и болтами 4 фиксации. В корпусе выполнен также паз 5, в котором размещена неподвижная относительно корпуса и закрепленная к его,торцу втулка б.

В полости этой втулки размещен подпружиненный шток 7 воздействия, который упирается в палец 8, соединяющий между собой неподвижную втулку б и подвижную втулку 9. Неподвижная втулка б имеет продольные диаметрально расположенные пазы 10, в которых может перемещаться палец 8.

838436

На наружном диаметре подвижной втул ки размещен полэун 11, постоянно отжатый пружиной 12 и опирающийся на торец этой втулки. Ползун 11 имеет углубление 13, в которое входит конец винта 14 механизма нагружения.

1Винт 14 размещен в реэьбовом отверстии на корпусе. Клин 3 закрепляется на кронштейне 15.

Подпружиненный шток 7 воздействия в исходном положении удерживает

10 от свободного падения втулку 9 с ползуном 11 и пружиной 12. На наружной поверхности втулки 6 выполнена шкала измерения прогиба испытуемого иэделия в милиметрах, а на наружной поверхности втулки 9 выполнена шкала измерения нагрузбк, соответствующих усилию, развиваемому пружиной 12 при ее деформации. При замере малых прогибов испытуемых иэделий вместо подпружиненного што- 20 ка 7 воздействия устанавливается индикатор часового типа (на чертеже не показан). устройство работает следующим образом.

Отпускаются болты 4 .и устройство перемещается по клину 3 до касания штоком воздействия поверхности испытуемого изделия. После этого болтами 4 устройство закрепляется к кронштейну. Далее вращением винта 14 по часовой стрелке испытуемое иэделие нагружается.

Величина нагрузки отсчитывается по шкале нагрузок, а величина деформации (прогиб) отсчитывается по шкале прогиба, нанесенной на наружную поверхность втулки 9. Нагруэка, деформирующая изделие на единицу длины, есть жесткость изделия, а величина, обратная жесткости, есть упругость иэделия.

Предлагаемое устройство дает возможность измерять жесткость не только цилиндрических пружин, но и пластинчатых пружин или рессор, а также натянутых сеток, ремней и других подобных изделий, Формула изобретения

Устройство для измерения жесткости иэделий, содержащее корпус, механизм нагружения с цилиндрическим ползуном.и шкалы нагрузок и деформаций, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей и упрощения конструкции, в него введены подпружиненный шток, коаксиальные неподвижная и подвижная втулки, на наружных поверхностях которых нанесены шкалы, при этом неподвижная втулка связана одним концом с корпусом, а вторым концом установлена в подвижной втулке, которая размещена в подпружиненном ползуне и связана со штоком через палец, который размещен в пазах неподвижной втулки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 433365, кл. G 01 L 1/04,14.03.72.

2. Авторское свидетельство СССР

Р 647558, кл. Q 01 . 1/04,14.09.77 (прототип).

838436

Фиг.1

Фиг 2

Я .z
