Устройство для испытания металлическихобразцов ha прочность при различныхтемпературах

Устройство для испытания металлическихобразцов ha прочность при различныхтемпературах

Иллюстрации

Показать все

Реферат

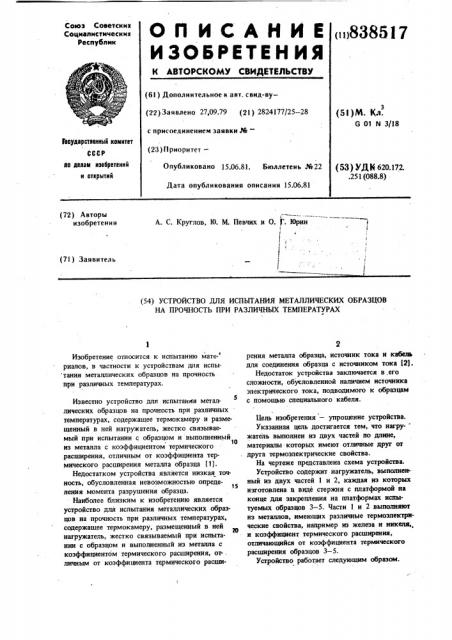

ОП ИСАНИЕ < 838517

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски к

Социалистических

Республик (6l ) Дополнительное к авт. саид-ву(22) Заявлено 27,09.79 (21) 2824177/25 — 28 с присоединением заявки,% (23) Приоритет— (5! )М. Кл.

G 01 N 3/18

Государственный комитет

Опубликовано 15.06.81. Бюллетень .%22

Дата опубликования описания 15.06.81 оо долам нэвбретеннй и аткрытнй (53) УДК 620.172..251 (088.8) А. С. Крутлов, Ю. М. Певчих и О. . Юрин с

t (72) Авторы изобретения (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ МЕТАЛЛИЧЕСКИХ ОБРАЗЦОВ

НА ПРОЧНОСТЬ ПРИ РАЗЛИЧНЫХ ТЕМПЕРАТУРАХ

Изобретение относится к испытанию мат - риалов, в частности к устройствам для испы. тания металлических образцов на прочность при различных температурах.

Известно устройство для испытания металлических образцов на прочность при различных температурах, содержащее термокамеру и размещенный в ней нагружатель, жестко связываемый при испытании с образцом и выполненный

10 из металла с коэффициентом термического расширения, отличным от коэффициента термического расширения металла образца (1).

Недостатком устройства является низкая точность, обусловленная невозможностью опреде15 пения момента разрушения образца.

Наиболее близким к изобретению является устройство для испытания металлических образцов на прочность при различных температурах, содержащее термокамеру, размещенный в ней нагружатель, жестко связываемый при испытании с образцом и выполненный из металла с коэффициентом термического расширения, от-. личным от коэффициента термического расши2 рення металла образца, источник тока и кабель для соединения образца с источником тока (21.

Недостаток устройства заключается в,его сложности, обусловленной наличием источника электрического тока, подводимого к образцам с помощью специального кабеля.

Цель изобретения — упрощение устройства.

Указанная цель достигается тем, что нагружатель выполнен иэ двух частей по длине, материалы которых имеют отличные друг от друга термоэлектрические свойства.

На чертеже представлена схема устройства.

Устройство содержит нагружатель, выполненный иэ двух частей 1 и 2, каждая из которых изготовлена ц виде стержня с платформой на конце для закрепления на платформах испытуемых образцов 3 — 5. Части 1 и 2 выполняют из металлов, имеющих различные термоэлектрические свойства, например иэ железа и никеля,, и коэффициент термического расширения, отличающийся от коэффициента термического расширения образцов 3 — 5.

Устройство работает следующим образом.

ВНИИПИ Заказ 4415/64

Тираж 907 Подписное

3 83851

Части 1 и 2 соединяют между собой с по. и мощью сварки или пайки, образуют спай А.

К платформам частей 1 и 2 приваривают или припаивают образцы 3 — 5, образующие в месте соединения спаи В и С. К каждому

5 образцу прикрепляют выводы 6 и 7, подключенные к регистрирующему прибору (не показан). Собранное устройство размещают в термокамере (не показана) например в трудно-. доступных условиях, температура которой циклически изменяется. При нагреве нагружатель имеющий больший коэффициент термического расширения, чем образцы 3-5, удлиняется и нагружает последние растягивающими нагрузками, а при охлаждении нагружатель укорачи15 вается, сжимая образцы. Возникающий при изменении температуры тепловой пбток создает градиент температуры между спаями А, В и С, вследствие чего через образцы 3 — 5 протекает электрический ток, обусловленный термо-ЭДС, 20 образуемой нагружателем термопарой. Элект рический ток, появляющийся вследствие нагрева нагружателя, изготовленного из двух металлических частей, имеющих отличные друг от друга термоэлектрические свойства, создает падение напряжения по длине образца, часть которого между точками прикрепления выводов 6 и 7, фиксируется регистрирующим прибором. При разрушении какого-либо образца цепь размыкается и электропотенциал на соответствующих выводах исчезает.

Устройство позволяет производить определение момента разрушения образцов с высокой точностью без использования сложных приспособлений.

Формула изобретения

Устройство для испытания металлических образцов на прочность при различных температурах, содержащее термокамеру и размещенный

B ней нагружатель, жестко связываемый с образцом и выполненный из металла с коэффициентом термического расширения, отличным от коэффициента термического расширения металла образца, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства, нагружатель выполнен из двух частей по длине, материалы которых имеют отличные друг от друга термоэлектрические свойства.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N" 381972, кл. 6 01 N 3/08, 1971.

2. Филатов В. М. и др. Испытания на длительную малоцикловую усталость при неизотермическом нагружении. — "Заводская лаборатория", т. 41, 1975, Х 4, с. 472-475, рис 1 и 2 (прототип).
