Хо 83860

Класс Щ(1, Дс, СССР :II

Ь, ййяИЕКА

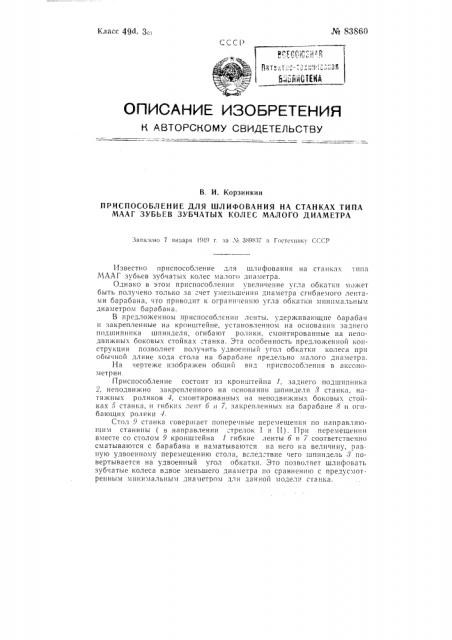

ОПИСАНИЕ ИЗОЬРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

В. И. Корзинкин

ПРИСПОСОБЛЕНИЕ ДЛЯ ШЛИФОВАНИЯ НА СТАНКАХ ТИПА

МААГ ЗУБЬЕВ ЗУБЧАТЫХ КОЛЕС МАЛОГО ДИАМЕТРА

Заявлсно 7 января 1919 г. аа М 389837 в Гостсхннку Г(:CP

Известно приспособление для шлифования на станк3x типа

МААГ зубьев зубчатых колес малого диаметра.

Однако в этом приспособлении увеличение угла обкатки может быть получено только за счет уменьшения диаметра сгибаемого лентами барабана, что приводит к ограничению угла обкатки минимальным диаметром барабана.

В предложенном приспосоолении ленты, удерживающие оарабап и закрепленные на кронштейне, установленном на основании заднего подшипника шпинделя, огибают ролики, смонтированные на неподвижных боковых стойках: танка. Эта особенность предложенной конструкции позволяет получить удвоенный угол обкатки колеса при обычной длине хода стола на барабане предельно малого диаметра.

На черте>ке изобра>кен общий вид приспо"обления в аксонометрии

Приспособление состоит из кронштейна 1, заднего подшипника

2, неподвижно закрепленного на основании шпинделя ."> станка, натяжных роликов 4, смонтированных на неподвижных боковых стойК3х 5 cT3HK3, II I IlohIIx лент 6 II Т, закреII,IoHHbIx Н3 барабане В и oi ибающих ролики 4.

Стол 9 станка совершает поперечные перемещения по направляющим станины (в направлении трелок 1 и II). При перемещении вместе со столом 9 кронштейна 1 гибкие ленты 6 и 7 соответственно сматываются с барабана и наматываются на него на величину, равную удвоенному перемещению стола, вслед=твие чего шпиндель > повертывается на удвоенный угол обкатки. Это позволяет шлифовать зубчатые колеса вдвое меньшего диаметра по сравненшо с предусмотренным минимальным диаметром для данной модел,. станка.

М 83860 — 2—

Предмет изобретения

Редактор .Е. А. Майкапар Тсхред А. А. Кудрявицкая Корректор И. А. Шпыиева

Формат бум. 70Х108 /i6

Тираж 220

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6, Объем 0,18 изд. л.

Цена 4 кои.

Подп. к печ. 15ХП1-б1 г

Зак. 7872

Типография ЦБТИ Комитета по делам изобретений н откры1ий при Совете Министров CCCF. Москва, Петровка, 14.

Приспособление для шлифования на станках типа ЧЛАГ зубьев зубчатых колес малого диаметра, о т л и ч а ю щ е е» тем, гто, с целью получейия удвоенного угла обкатки колеса при обычной длине хода стола на барабане предельно матого диаметра, что обеспечивает обработку колес вдвое меньшего диаметра, ленты, удерживающие барабан и закрепленные на кронштейне, установленном на основании заднего подшипника шпинделя, огибают ролики, смонтированные на неподвижных боковых стойках станка,
