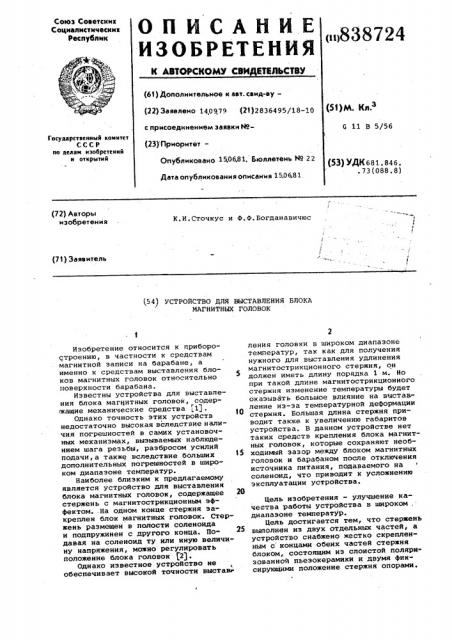

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено 140979 (21) 2836495/18-10 с присоединением заявки Ио(23) ПриоритетОпубликовано 150681, Ьюллетень N9 22

Дата опубликования описания 150681

Союз Советских

Социалистических

Республик

<и)838724 (53)М. Кл.з

6 11 В 5/56

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК681. 846..73(088.8) (72) Авторы изобретения

К.И.Сточкус и Ф.Ф.Богданавичюс (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВЫСТАВЛЕНИЯ БЛОКА

МАГНИТНЫХ ГОЛОВОК

1О

Изобретение относится к приборостроению, в частности к средствам магнитной записи на барабане, а именно к средствам выставления блоков магнитных головок относительно поверхности барабана.

Известны устройства для выставления блока магнитных головок, содерлкащие механические средства q1J.

Однако точность этих устройств недостаточно высокая вследствие наличия погрешностей в самих установочных механизмах, вызываемых наблюдением шага резьбы, разбросом усилий подачи,а также .вследствие больших дополнительных погрешностей в широком диапазоне температур.

Наиболее близким к предлагаемому является устройство для выставления блока магнитных головок, содержащее 2О стержень с магнитострикционным эффектом..На одном конце стержня закреплен блок магнитных головок. Стержень размещен в полости соленоида и подпружинен с другого конца. Подавая на соленоид ту или иную величину напряжения, можно регулировать положение блока головок (2).

Однако известное устройство не обеспечивает высокой точности выстав ления головки в широком диапазоне температур, так как для получения нужного для выставления удлинения магнитострикционного стержня, он должен иметь длину порядка 1 м. Но при такой длине магнитострикционного стержня иэменение температуры будет оказывать большое влияние на выставление из-эа температурной деформации стержня. Большая длина стержня приводит также к увеличению габаритов устройства. В данном устройстве нет таких средств крепления блока магнитных головок, которые сохраняют необходимый зазор между блоком магнитных головок и барабаном после отключения источника питания, подаваемого на соленоид, что приводит к усложнению эксплуатации устройства.

Цель изобретения — улучшение качества работы устройства в широком . диапазоне температур.

Цель достигается тем, что стержень выполнен иэ двух отдельных частей, а устройство снабжено жестко скрепленным с концами обеих частей стержня блоком, состоящим из слоистой поляризованной пьезокерамики и двумя фиксирующими положение стержня опорами.

838724

На чертеже схематически показано устройство для выставления магнитных головок.

Устройство содержит блок 1 магнитных головок, осуществляющих запись или воспроизведение информации с маг- 5 нитного носителя, в частности с магнитного барабана 2. Блок 1 магнитных головок закреплен на конце перемещаю1

„щегося стержня 3, составной частью

-которого является блок 4, состоящий из слоистой поляризованной пьеэокерамики. Другой конец стержня взаимодействует с пружиной 5. С обеих сторон блока 4 расположены зажимы

6 и 7. K контактам 8 блока 4, состоящего иэ слоистой поляризованной пьезокерамики, подсоединен индикатор 9, градуированный в единицах измерения расстояния перемещения стержня 3, и переменный резистор 10, дающий возможность изменять величину Щ подаваемого на блок 4 напряжения с зажимов 11, 12 источника напряжения (на чертеже не показан). Источник напряжения отключается выключателем 13.

После освобождения зажимов 6 и 7, под воздействием пружины 5 стержень

3 вводит блок 1 магнитных головок в контакт с рабочей поверхностью магнитного барабана 2. Затем стержень 3 вновь эажимается зажимом 6, причем зажим 7 остается разжатым, а на контакты блока 4 иэ слоистой поляризованной пьезокерамики подается постоянное напряжение. 3а счет обратного пьезоэффекта возникают локальные деформации указанного тела, в результате чего происходит изменение его длины, а следовательно, и длины стержня, и блок магнитных головок перемещается на нужное рас- 4О стояние.

Так как деформации поляризованных областей блока из слоистой пьеэокерамики являются линейной функцией подаваемого на него напряжения, то степень изменения зазора между блоком магнитных головок и магнитным барабаном зависит от величины напряжения. Меняя при помощи переменного резистора 10 сопротивление электрической цепи, можно плавно регулировать величину указанного зазора.

Индикатор 9 позволяет визуально контролировать фактическую величину зазора. Подавая одинаковую величину напряжения в электрическую цепь предлагаемого устройства, можно многократно получать одинаковую величину зазора. Получив необходимую величину зазора, можно зафиксировать стержень

3 зажимом 7, что позволяет предварительно застопорив зажим 6, отклю. чить питание электрической схемы даннОго устройства, не нарушая полученную величину зазора, а это упрощает эксплуатацию.

Применение в качестве средства перемещения блока магнитных головок блока из слоистой поляризованной пьеэокерамики, меняющегося свои размеры под воздействием н пряжения, обеспечивает высокую точность выставления блока магнитных головок в широ <ом диапазоне температур, повышает удобства эксплуатации устройства, дает возможность уменьшить его габариты и механизировать процесс выставки головок. Подбирая определенное количество слоев поляризованной пьеэокерамики, можно получить необходимый диапазон деформации укаэанного тела, так как деформации каждого слоя пьезокерамики суммируются в одном направлении. Такое применение поляризованной пьезокерамики расширяет возможности конструкторских решений в устройствах данного типа.

Формула изобретения

Устройство для выставления блока магнитных головок, содержащее стержень с закрепленным íà его конце блоком магнитных головок, пружину, взаимодействующую с противоположным концом стержня, и источник постоянного тока, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества работы устройства в широком диапазоне частей, а устройство снабжено жестко скрепленным с концами обеих частей стержня блоком, состоящим из слбистой поляризованной пьеэокерамики и двумя фиксирующими положение стержня опорами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 228822443322, кл. G 11 В 5/48, 1964.

2. Авторское свидетельство СССР

Р 517927, кл. G 11 В 5/56, 1974 (прототип) .
