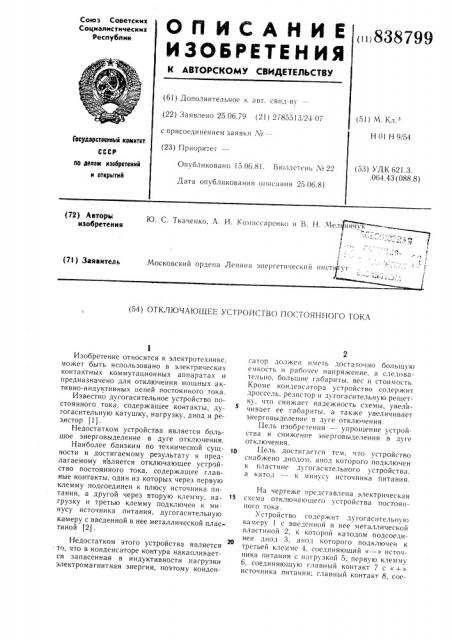

О П И С А Н И Е (и,838799

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскых

Соцналнстнческых

Реслублнк (61) Дополнительное к авт. cBll;I,— âó (22) Заявлено 25.06.79 (21) 2785513/24-07 с присоединением заявки,¹ (23) Приоритет—

Г51 ) Н 01 H 9./ 54

Гооударстееииый комитет (53) УДК 621.3. .064.43 (088.8) Опмбл икова но 15.06.8! . Б юллстен ь Л< 22 ио делам изооретеиий и открытий

Дата опубликования описания 25.06.81 (72) Авторь нзобретення ю. с. ткаченко, А. и. коннссарснко н В. н. ые:и)ничд к !

l с „° и

=к к

t

1

Московский ордена Ленина энергетический ипст гут (7!) Заявитель * —. кМц (54) ОТКЛЮЧАЮЩЕЕ УСТРОЙСТВО ПОСТОЯННОГО ТОКА

Изобретение относится к электротехнике, может быть использовано в электрических контактных коммутационных аппаратах и предназначено для отключения мощных активно-индуктивных цепей постоянного тока.

Известно дугогасительное устройство постоянного тока, содержащее контакты, ду.гогасительную катушку, нагрузку, диод и резистор (1).

Недостатком устройства является большое энерговыделение в дуге отключения.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является отключающее устройство постоянного тока, содержащее главные контакты, один из которых через первую клемму подсоединен к плюсу источника питания, а другой через вторую клемму, нагрузку и третью клемму подключен к минусу источника питания, дугогасительную камеру с введенной в нее металлической пластиной (2) .

Недостатком этого устроиства является то, что в конденсаторе контура накапливается запасенная в индуктивности нагрузки электромагнитная энергия, поэтому конденсатор должен иметь достаточно большую емкость и рабочее напряжение, а следовательно, большие габариты, вес и стоимость.

Кроме конденсатора устройство содержит дроссель, резистор и дугогасительнуlo решетку, что снижает надежность схемы, увеличивает ее габариты, а также увеличивает энерговыделение в дуге отключения.

Цель изобретения — упрощение устройства и снижение энерговыделения в дуге отключения.

Цель достигается тем, что устройство снабжено диодом, анод которого подключен к пластине дугогасительного устройства, а катод — к минмс источника питания.

На чертеже представлена электрическая схема отключающего устройства постоянного тока.

Устройство содержит дугогасптельную камеру 1 с введенной в нее металлической пластиной 2, к которой катодом подсоединен диод 3, апод которого подключен к третьей клемме 4, соединяющий « — » источника питания с нагрузкой 5; первую клемму

6, соединяющую главный контакт 7 с «+» источника питания; главный контакт 8, сое838799

Формула изобретения

Составитель В. Рыкова

Техред А. Бойкас Корректор Г. Назарова

Тираж 784 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор М. Келемеш

Заказ 4452, 78 диненный с второй клеммой 9, к которой подключается нагрузка 5.

Схема работает следующим образом.

При размыкании главных контактов 7 и 8, образовавшаяся из них электрическая дуга движется по направлению к пластине

2 и вскоре касается ее. В момент касания дугой пластины 2 дуга разбивается ею на две части. Часть дуги, горящая между контактом 7 и пластиной 2, быстро гаснет. В этот момент за счет противо-ЭДС индуктивности нагрузки открывается диод 3 и запасенная электромагнитная энергия рассеивается на оставшейся части дуги и частично на активном сопротивлении нагрузки по контуру 2, 3, 4, 5, 9, 8. Последний оказывается отделенным от источника питания промежутком «пластина 2 -- главный контакт 7».

Снабжение отключающего устройства диодом, соединенным одним концом с пластиной, а другим с клеммой, соединяющей источник питания и нагрузку. улучшает условия дугогашения более простыми средствами. Условия дугогашения улучшаются за счет того, что в период отключения контур, в котором рассеивается энергия, запасенная в индуктивности нагрузки, отделяется от источника питания, при этом происходит значительное снижение энерговыделения в дуге (в среднем в два раза).

Кроме того, энергия, запасенная в индуктивности нагрузки, рассеивается в предлагаемом устройстве не только на активном сопротивлении нагрузки, но и в дуге отключения, что резко уменьшает время отключе5 ния нагрузки.

Отключающее устройство постоянного

10 тока, содержащее главные контакты, один из которых через первую клемму подсоединен к плюсу источника питания, а другой через вторую клемму, нагрузку и третью. клемму подключен к минусу источника питания, дугогасительную камеру с введенной в нее металлической пластиной, отличаюи ееся тем, что, с целью упрощения и снижения энерговыделения в дуте отключения, оно снабжено диодом, анод которого подключен к пластине дугогасительного уст20 роиства, а катод — к минусу источника питания.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 450250, кл. Н 01 Н 33/18, 1974.

2. Авторское свидетельство СССР № 472389, кл. Н 01 Н 9/54, 1975.
