Реферат

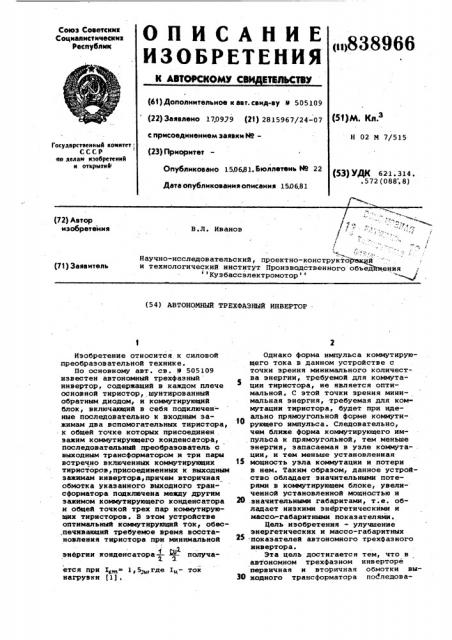

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТ©@СКОМУ СВИ ИТВЛЬСТВУ

Союз Советских

Социалистических

Республик о11838966 ь (61) Дополнитеяьное к авт. свид-ву Е 505109 (22) Заявлено 170979 (2т) 2815967/24-07 с присоединением заявки HP— (23)Приоритет (5Ф)М. Кл.з

Н 02 М 7/515

Государственный комитет

СССР ио дмам изобретений и открытий

Опубликовано 1506,81. Бюллетень Н9 22 (53) УДК 62.1. 314. . 572 (088 . 8) Дата опубликования описания 1506.81,/ /

I / ь

/ тьь.

В.Л. Иванов /

/

Научно-исследовательский, проектно-конструктофенсцй и технологический институт Производственного объедйнения Кузбассэлектромотор /ь (72) Автор изобретения л (73) Заявитель (54) АВТОНОМНЫЙ ТРЕХФАЗНЫЙ ИНВЕРТОР ется при Тки= 1,51„,где 1 - ток нагрузки f 1), Изобретение относится к силовой преобразовательной технике.

По основному авт. св. В 505109 известен автономный трехфазный инвертор, содержащий в каждом плече основной тиристор, шунтированный обратным диодом, и коммутирующий блок, включающий в себя подключенные последовательно к входным зажимам два вспомогательных тиристора, к общей точке которых присоединен . зажим коммуткрующего конденсатора, последовательный преобразователь с выходным трансформатором и трн пары встречно включенных коммутирующих тиристоров,присоединенных к выходным зажимам иивертора,причем вторичная обмотка указанного выходного трансформатора подключена между другим зажимом коммутирующего конденсатора и общей точкой трех пар коммуткрующкх тиристоров. В этом устройстве оптимальный коммутирующий ток, обес.,печивающий требуемое время восста" нозления тиристора при микимальной энергии конденсатора в получа2. 2

Однако форма импульса коммутирующего тока s данном устройстве с точки зрения минимального количества энергии, требуемой для коммутации тирнстора, не является оптимальной. С этой точки зрения минимальная энергия, требуемая для коммутации ткристора, будет при идеально прямоугольной форме коммутирующего импульса. Следовательно, чем ближе форма коммутирующего импульса к прямоугольной, тем меньше энергия, запасаемая в узле коммута- . ции, и тем меньше установленная

1з мощность узла коммутации и потери в нем. Таким образом, данное устройство обладает значительными потерями в коммутирующем блоке, увеличенной установленной MotccHocTbN H

20 .значительными габаритами, т.е. обладает низкими энергетическими и массо.-габаритными показателями.

Цель изобретения - улучшение энергетических и массо-габаритных

2 .показателей автономного трехфазного инвертора.

Эта цель достигается тем, что в автономном трехфазном инверторе первичная и вторичная обмотки выЗО модного трансформатора последова838966 тельного преобразователя выполнены в виде отдельных секций, вывод каждой иэ которых подключен к одному иэ соответствующих выводов так же секционированных конденсатора последовательного преобразователя и коммутирующего конденсатора.

На чертеже представлена схема автономного трехфазного инвертора.

Инвертор содержит трехфазный мост основных тиристоров 1-6, каждый из которых шунтирован обратным диодом 7-12, вспомогательные тиристоры

13-20, коммутирующие конденсаторы

21, выполненные в виде отдельных секций„ последовательный преобразователь с секционированными конденсаторами 22-23, выходным трансформатором 24, тиристорами 25-26 и дросселем 27. К выходным зажимам инвертора подключены два вспомогательных тиристора 19, 20, к каждому из выходных зажимов инвертора — пара коммутирующих тиристоров 13 — 18, Между общими точками вспомогательных тиристорон 19, 20 и 13, 14 последовательно включены секции коммутирующих конденсаторов и секции вторичной обмотки трансформатора.

Инвертор работает следующим образом.

Пусть TQK нагрузки проводит тиристор 1. Для включения тиристора

1 включаются тиристоры 13, 19, 25, Импульс тока, формируемый последовательным инвертором, за счет секционирования первичной обмотки трансформатора 24 имеет форму близкую к прямоугольной, Со вторичной обмотки трансформатора 24 через тиристоры 13, 19 сформированный импульс вводится в контур коммутации: тиристора 1. Когда мгновенное значение тока вторичной обмотки трансформатора 24 станет равным току нагрузки, ток через тиристор 1 прекращается и ток, равный разности мгновенного значения тока и тока нагрузки, замыкается по контуру обратный диод 7 — тиристоры 13, 19 секции конденсатора 21. Падение напряжения на диоде 7 является обратным для тиристора 1 и время приложения этого напряжения должно быть больше времени, необходимого для восстановления запирающей способности тиристора.

После окончания импульса коммутирующего тока тиристора 13, 19, 25 выключаются. Для коммутации тока через тиристор 4 включаются тиристоры 14, 20, 26 и все процессы в схеме повторяются. Рациональное число секций находится в пределах 5-7, так как дальнейшее увеличение коли15 чества звеньев не приводит к существенному улучшению фронтов импульса коммутирующего тока. В данном устройстве величина суммарной емкости в 1,62 раза меньше, чем в

Щ известном устройстве.

Предложенное устройство позволяет оптимизировать форму импульса коммутирующего тока, уменьшить мощность установленного оборудования (конденсаторов, дросселей, тиристоров) и снизить потери в них.

Формула изобретения

Автономный трехфазный инвертор по авт. св. 9 505109, о т л и ч а юшийся тем, что, с целью улучшения энергетических и массо-габаритных показателей, первичная и вторичная обмотки выходного трансформатора последовательного преобразователя выполнены в виде отдельных секций, вывод каждой иэ которых подключен к одному из соответствующих выводов так же секционированных конденсатора последовательного преобразователя и коммутирующего конденсатора.

Источники информации, .принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 505109, кл. Н 02 М 7/515, 1973.
