Устройство для восстановительноголечения пальцев рук

Устройство для восстановительноголечения пальцев рук

Иллюстрации

Показать все

Реферат

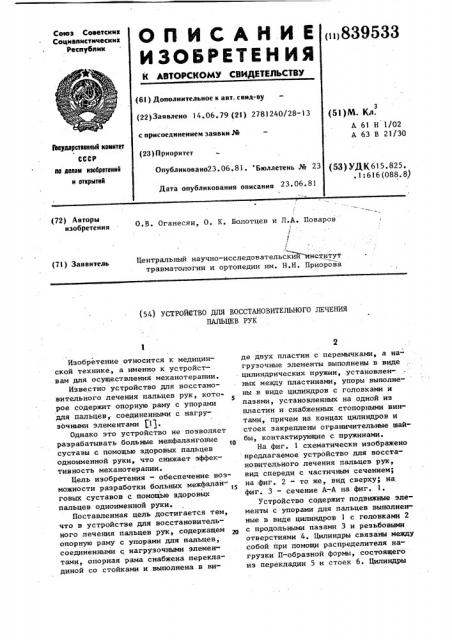

Союз Советскии

Социалистических

Ресттубиии

on NCAHHK

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ iii 839533 (61) Дополнительное к авт. свид-ву (22) Заявлено 4.06. 79 (21) 2781240/28-13 (51)М. Кл.

А 61 Н 1/02

А 63 В 21/30 с присоединением заявки № тЬсудзрствеииый иеиитет

СССР

so делим иэебретеиий и открытий (23) Приоритет

Опубликовано23. 06. 81. Бюллетень № 23 (53) УД К 615. 825. . 1: 616 (088. 8) Дата опубликования описания

О.В. Оганесян, О. К. Волотцев и Л.А. Поваров (72) Авторы изобретения

Центральный научно-исследовательскйи институт травматологии и ортопедии им. Н.Н. Приорова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВОССТАНОВИТЕЛЬНОГО ЛЕЧЕНИЯ

ПАЛЬЦЕВ РУК

Изобретение относится к медицинской технике, а именно к устройствам для осуществления механотерапии.

Известно устройство для восстановительного лечения пальцев рук, которое содержит опорную раму с упорами для пальцев, соединенными с нагруздчными элементами 111.

Однако это устройство не позволяет разрабатывать больные межфаланговые суставы с помощью здоровых пальцев одноименной руки, что снижает эффективность механотерапии.

Цель изобретения — обеспечение возможности разработки больнь1х межфалан", говых суставов с помощью здоровых пальцев одноименной руки.

Поставленная цель достигается тем, что в устройстве для восстановительного лечения пальцев рук, содержащем опорную раму с упорами для пальцев, соединенными с нагрузочными элементами, опорная рама снабжена перекладиной со стойками и выполнена в виде двух пластин с перемычками, а нагрузочные элементы выполнены в виде цилиндрических пружин, .установлен-. ных между пластинами, упоры выполне- ны в виде цилиндров с головками и пазами, установленных на одной из пластин и снабженных стопорными винтами, причем на. концах цилиндров и стоек закреплены ограничительные шайбы, контактирующие с пружинами.

На фиг. 1 схематически изображено предлагаемое устройство для восстановительного лечения пальцев рук, вид спереди с частичным сечением; на.фиг. 2 - то же, вид сверху; на фиг. 3 — сечение А-А на фиг. 1.

Устройство содержит подвижные элементы с упорами для пальцев выполнен-. ные в виде цилиндров 1 с головками 2 с продольными пазами 3 и резьбовыми отверстиями 4. Цилиндры связаны между собой при помощи распределителя нагрузки П-образной формы, состоящего из перекладин 5 и стоек 6. Цилиндры

3 8395

1 и стойки 6 связаны с опорной рамой . выполненной из верхней пластины 7 и нижней пластины 8 с перемычками 9, при помощи отверстий 10 в верхней пластине. Между верхней и нижней плас- тинами закреплены пружины 11, которые выполняют роль нагрузочных элементов, причем верхней частью пружины связаны с цилиндрами и стержнями посредством ограничительных шайб 12, в закрепленных на концах цилиндров и стержней. В резьбовых отверстиях 4 установлены стопорные винты 13, взаимодействующие е перекладиной 5.

Устройство работает следующим об- ) разом.

Пациент берет устройство в руку, помещает пальцы в головки 2, и если ему необходимо разработать пальцы рук, обладающие самостоятельными движениями, то он действует каждым из 4-х пальцев в отдельности, предварительно удалив все стопорные винты 13 из резьбовых отверстий 4. Каждый цилиндр

1 получает возможность независимого возвратно поступательного движения.

Если же ему необходимо разработать межфаланговые суставы одного или нескольких больных пальцев (например, цвух средних}, то он предварительно устанавливает в резьбовые отверстия

4 двух средних цилиндров 1 стопорные винты 13. Затем он помещает все пальцы в головки 2 и начинает сгибать-разгибать здоровые крайние пальцы. При 3s этом происходит возвратно-поступательное перемещение цилиндров 1 при помощи пружин 11. Так как средние цилиндры связаны с крайними при помощи перекладины 5, упирающейся при 4о ходе вниз в стопорные винты 13, то и

33 4 разрабатываемые пальцы, помещенные в гловке этих цилиндров, принудительно увлекаются вслед движению, этих цилиндров. Такую манипуляцию можно осуществить с любым из четырех пальцев кисти в любом наборе, если хотя бы один палец здоровый.

Таким образом, конструкция устройства обеспечивает тренировку 4-х пальцев руки каждого в отдельности, а также возможность разработки больных межфаланговых суставов пальцев при помощи здоровых пальцев.

Формула изобретения

Устройство для восстановительного лечения пальцев рук, содержащее опорную раму с упорами для пальцев, и нагрузочные элементы, о т л и ч аю щ е е с я тем, что, с целью обеспечения возможности разработки больных межфаланговых суставов с помощью здоровых пальцев одноименной руки, опорная рама снабжена перекладиной со стойками и выполнена в виде двух пластин с перемычками, а нагрузочные элементы выполнены в виде цилиндрических пружин, установленных между пластинами, упоры выполнены в виде цилиндров с головками и пазами, установленных на одной из пластин и снабженных стопорными винтами, причем на концах цилиндров и стоек закреплены ограничительные шайбы, контактирующие с пружинами.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции 2048776(B), кл. А 63 В 23/00, 1971.

839533

Составитель Л. Соловьев

Редактор О. Малец Техред М.Табакович Кор ектор В. Синицкая

Заказ 5 3 - Тираж 7 .Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб. д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная,, 4
