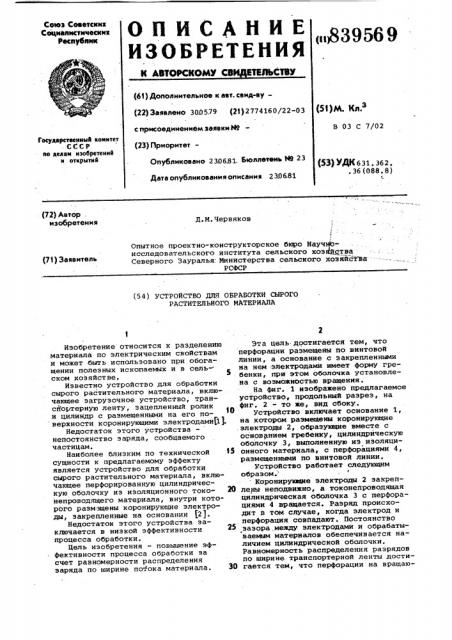

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ИТИЛЬСТВУ

Союз Советских

Социалистических

Расйубник оц83956 9 (61) Дополнительное к авт. свид-ву— (22) Заявлено 303579 (21) 2774160/22-03

{51)М. Кл з с присоединением заявки М

В 03 С 7/02

Государственный конмтет

СССР яо делам мзобретенмй н открытмй (23) Приоритет—

Опубликовано 2306.81. бюллетень 89 23

{53) УЖ 6 31. 36 2.

° 36 (088. 8) Дата опубликования описания 230681 (72) Автор . изобретения

Д.М. Червяков

Опытное проектно-конструкторское бюро НаучнЬисследовательского института сельского хозй3атва

Северного Зауралья: Министерства сельского хозяйства

РСФСР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ СЫРОГО

РАСТИТЕЛЬНОГО MATEPHAJIA

Изобретение относится к разделению материала по электрическим свойствам и может -быть использовано при обогащении полезных ископаемых и в сель- ском хозяйстве.

Известно устройство для обработки сырого растительного материала, включающее загрузочное устройство, транспортерную ленту, зацепленный ролик и цилиндр с размещенными на его по верхности коронирующими электродами 1).

Недостаток этого устройства — непостоянство заряда, сообщаемого частицам.

Наиболее близким по технической 15 сущности к предлагаемому эффекту является устройство для обработки сырого растительного материала, включающее перфорированную цилиндрическую оболочку из изоляционного токо- 20 непроводящего материала, внутри которого размещены коронирующие электроды, закрепленные на основании (23.

Недостаток этого устройства заключается в низкой эффективности процесса обработки.

Цель изобретения — повышение эффективности процесса обработки за счет равномерности распределения заряда по ширине потока материала. 30

Эта цель достигается тем, что перфорации размещены по винтовой линии, а основание с закрепленными на нем электродами имеет форму гребенки, при этом оболочка установлена с возможностью вращения.

На фиг. 1 изображено предлагаемое устройство, продольный разрез, на фиг. 2 - то же, вид сбоку.

Устройство включает основание 1, на котором размещены коронирующие электроды 2, обраэукщие вместе с основанием гребенку, цилиндрическую оболочку 3, выполненную из изоляционного материала, с перфорациями 4, размещенными по винтовой линии.

Устройство работает следующим образом.

Коронирующие электроды 2 закреплены неподвижно, а токонепроводящая цилиндрическая оболочка 3 с перфорациями 4 вращается. Разряд происходит в том случае, когда электрод и перфорация совпадают. Постоянство зазора между электродами и обрабатываемым материалов обеспечивается на-. личием цилиндрической оболочки.

Равномерность распределения разрядов по ширине транспортерной ленты достигается тем, что перфорации на вращаю839569

Составитель Е. Папкова

Редактор т.кугрышева Texpezt А.Бабинец Корректор Е. Рошко

Заказ 4590/6 Тираж 625 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, уд. Проектная, 4 щейся цилиндрической оболочке выполнены по винтовой линии, Предлагаемое устройство не требует наличия щеточного механизма для по-. дачи высокого напряжения, что упрощает конструкцию, улучшая условия коммутации (отсутствие искрения, подгорания в щеточном контакте, снижение переходного сопротивления).

Формула изобретения уатройство для обработки сырого 10 растительного материала, включающее перфорированную цилиндрическую оболочку нз изоляционного материала, внутри которой размещены коронирующие электроды, закрепленные. на основании, 15 о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности процесса обработки за счет равномерного, распределения заряда по ширине потока материала, перфорации выполнены по винтовой линии, а основание с закрепленными на нем электродами имеет форму гребенки, прн этом оболочка установлена с возможностью вращения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке М 2455337/ЗО,кл.A 01 G 7/04, 1977.

2. Авторское свидетельство СССР по заявке В 664686,кл. В 03 С 7/02, 1977 (прототип).
