Реферат



Союз Советскнк

Соцналнстнческнк

Республик

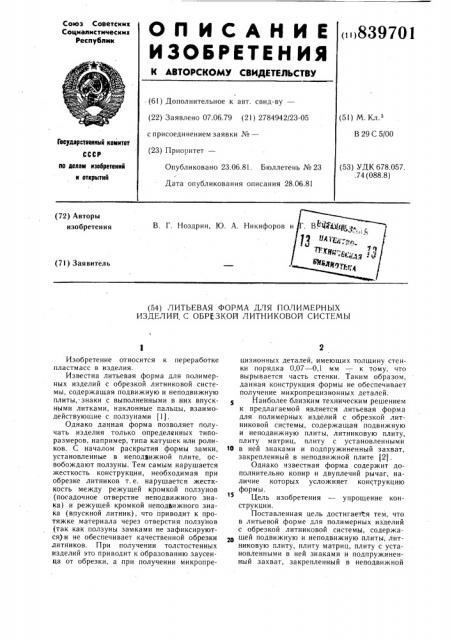

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИЯЕ ТЕЛЬ СТВУ (»>839701 (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.06.79 (21) 2784942/23-05 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К„.

В 29 С 5/00

Гесударстеенный кемнтет (53) УДК 678.057..74 (088.8) по делам нэаеретеннй н аткрмтнй

Опубликовано 23.06.81. Бюллетень № 23

Дата опубликования описания 28.06.81 (72) Авторы изобретения

В. Г. Ноздрин, Ю. А. Никифоров (71) Заявитель (54) ЛИТЪЕВАЯ ФОРМА ДЛЯ ПОЛИМЕРНЫХ

ИЗДЕЛИИ" С ОБРсЗКОЙ ЛИТНИКОВОИ СИСТЕМЫ

Изобретение относится к переработке пластмасс в изделия.

Известна литьевая форма для полимерных изделий с обрезкой литниковой системы, содержащая подвижную и неподвижную плиты,-знаки с выполненными в них впускными литками, наклонные пальцы, взаимодействующие с ползунами (1).

Однако данная форма позволяет получать изделия только определенных типоразмеров, например, типа катушек или роликов. С началом раскрытия формы замки, установленные в неподвижной плите, освобождают ползуны. Тем самым нарушается жесткость конструкции, необходимая при обрезке литников т. е. нарушается жестккость между режущей кромкой ползунов (посадочное отверстие неподвижного знака) и режущей кромкой неподвижного знака (впускной литник), что приводит к протяжке материала через отверстия ползунов (так как ползуны замками не зафиксируются) и не обеспечивает качественной обрезки литников. При получении толстостенных изделий это приводит к образованию заусенца от обрезки, а при получении микропрецизионных деталей, имеющих толщину стенки порядка 0 07 — 0,1 мм — к тому, что вырывается часть стенки. Таким образом, данная конструкция формы не обеспечивает получение микропрецизионных деталей.

Наиболее близким техническим решением к предлагаемой является литьевая форма для полимерных изделий с обрезкой литниковой системы, содержащая подвижную и неподвижную плиты, литниковую плиту, плиту матриц, плиту с установленными

1О в ней знаками и подпружиненный захват, закрепленный в неподвижной плите (2J.

Однако чзвестная форма содержит дополнительно копир и двуплечий рычаг, наличие которых усложняет конструкцию

15 формы.

Цель изобретения — упрощение конструкции.

Поставленная цель достигается тем, что в литьевой форме для полимерных изделий с обрезкой литниковой системы, содержа2О щей подвижную и неподвижную плиты, литниковую плиту, плиту матриц, плиту с установленными в ней знаками и подпружиненный захват, закрепленный в неподвижной

839701

Формула изобретения

0 и

12 плите, литниковая плита подпружинена от-. носительно неподвижной плиты в сторону знаков, а подпружиненный захват выполнен взаимодействующим с плитой знаков, которая установлена с зазором относительно плиты матриц. 5

На фиг. 1 изображена форма в сомкнутом состоянии; на фиг. 2 — в разомкнутом, после обрезки литников.

Литьевая форма содержит неподвижную плиту 1 с закрепленными в ней подпружиненными захватами 2, подвижную плиту 3, 1О плиту 4 сброса литников с установленными в ней тягами 5, на которых размещены тарельчатые пружины 6, литниковую плиту 7> плиту матриц 8, на которой размещены ползуны 9, взаимодействующие с наклонными пальцами 10, плиту 11 с установленными в ней знаками 12 и контртолкателем 13, плиту 14 с толкателями 15.

Форма ра оота ет следующим образом.

При раскрытии формы подвижная плита 3 отходит от неподвижной, а плита 11 знаков 12 удерживается на месте захватами 2 неподвижной плиты 1. При этом плита 4 сброса литников контур-толкателями 13 а литниковая плита 7 тарельчатыми пружинами 6 плотно прижимаются соответствен- но к неподвижной 1 и подвижной 3 плитами.

Происходит обрезка литников подвижными знаками 12 с одновременным выталкиванием литников. Затем плита знаков 11 освобождается от захватов 2 и перемещается вместе с подвижной плитой 3. При даль- зо нейшем перемещении подвижной плиты 3 плита 4 сброса литников отводится тягами 5 от неподвижной плиты и сбрасывает литниковую систему. После этого плита 14 толкателей находит на упор машины и отводит литниковую плиту 7 толкателями 15 от подвижной плиты 3. освобождая изделия.

В конце хода подвижной плиты 3 плита 8 снимает изделия с подвижных знаков 12 с одновременным раскрытием ползунов 9 за счет наклонных пальцев 10.

Использование предлагаемого изобретения обеспечивает качественную обрезку микропрецизионных деталей, имеющих толщину стенки порядка 0.07 — 0,1 мм, с точностью +-0,01 мм.

Литьевая форма для полимерных изделий с обрезкой литниковой системы, содержащая подвижную и неподвижную плиты, литниковую плиту, плиту матриц, плиту с установленными в ней знаками и подпружиненный захват, закрепленный в неподвижной плите, отличающаяся тем, что, с целью упрощения конструкции, литниковая плита подпружинена относительно неподвижной плиты в сторону знаков, а подпружиненный захват выполнен взаимодействующим с плитой знаков, которая установлена с зазором относительно плиты матриц.

Источники информации, принятые во внимание при экспертизе

1. Манихин Ю. П. Иногогнездные автоматизированные литьевые формы для изделий из термопластов. Ленинградский Дом научно-технической пропаганды. Л., 1970, с. 9 — 10, р. 6.

2. Авторское свидетельство СССР № 416248, кл. В 29 С 5/00, 1972 (прототип).

839701

Составитель В. Зяблова

Редактор Н. Рогулич Техред А. Бойкас Корректор Г. Решетник

Заказ 4623/13 Тираж 694 Подписное
