Литьевая форма для изготовленияполых полимерных изделий

Литьевая форма для изготовленияполых полимерных изделий

Иллюстрации

Показать все

Реферат

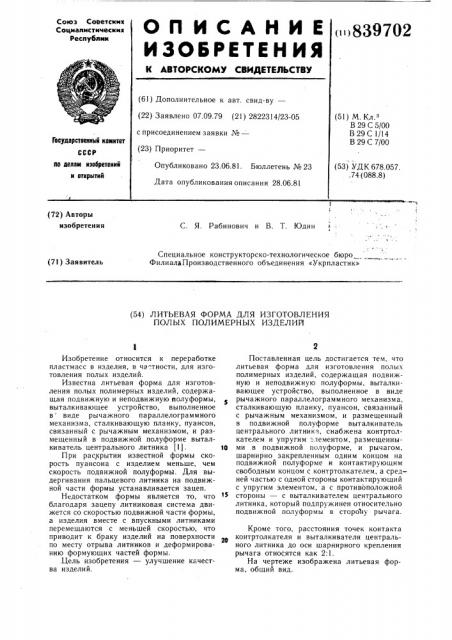

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 839702 (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.09.79 (21) 2822314/23-05 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

В 29 С 5/00

В 29 С 1/14

В 29 С 7/00

Государетееииый кенитет (53) УДК 678.057..74 (088.8) до делан изобретеиий и открытий

Опубликовано 23.06.81. Бюллетень № 23

Дата опубликования описания 28.06.81 (72) Авторы изобретения

С. Я. Рабинович и В. Т. Юдин

Специальное конструкторско-технологическое бюро

Филиала Производственного объединения «Укрпластик» (71) Заявитель (54) ЛИТЬЕВАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ

ПОЛЫХ ПОЛИМЕРНЫХ ИЗДЕЛИЙ

Изобретение относится к переработке пластмасс в изделия, в ча"тности, для изготовления полых изделий.

Известна литьевая форма для изготовления полых полимерных изделий, содержащая подвижную и неподвижную полуформы, выталкивающее устройство, выполненное в виде рычажного параллелограм много механизма, сталкивающую планку, пуансон, связанный с рычажным механизмом, и размещенный в подвижной полуформе выталкиватель центрального литника (1).

При раскрытии известной формы скорость пуансона с изделием меньше, чем скорость подвижной полуформы. Для выдергивания пальцевого литника на подвижной части формы устанавливается зацеп.

Недостатком формы является то, что благодаря зацепу литниковая система движется со скоростью подвижной части формы, а изделия вместе с впускными литниками перемещаются с меньшей скоростью, что приводит к браку изделий на поверхности по месту отрыва литников и деформированию формующих частей формы. .Цель изобретения — улучшение качества изделий.

Поставленная цель достигается тем, что литьевая форма для изготовления полых полимерных изделий, содержащая подвижную и неподвижную полуформы, выталкивающее устройство, выполненное в виде рычажного параллелограммного механизма, сталкивающую планку, пуансон, связанный с рычажным механизмом, и размещенный в подвижной полуформе выталкиватель центрального литника, снабжена контртолкателем и упругим =-.÷åìåíòîì, размещенны10 ми в подвижной полуформе, и рычагом, шарнирно закрепленным одним концом на подвижной полуформе н контактирующим свободным концом с контртолкателем, а средней частью с одной стороны контактирующий с упругим элементом, а с противоположной стороны — с выталкивателем центрального литника, который подпружинен относительно подвижной полуформы в сторону рычага.

Кроме того, расстояния точек контакта контртолкателя и выталкивателя центрального литника до оси шарнирного крепления рычага относятся как 2:1.

На чертеЖе изображена литьевая форма, общий вид.

839702

Формула изобретения

Литьевая форма содержит подвижную

1 и неподвижную 2 полуформы, рычажный параллелограммный механизм 3, рычаги которого шарнирно связаны с полуформами, сталкивающую планку 4, плиту 5, на которой закреплен пуансон 6, подпружиненный выталкиватель 7 центрального литника, шарнирно закрепленный в подвижной полуформе рычаг 8 на оси 9 кронштейна 10, а свободнь м концом контактирующим с контртолкателем 11, упирающимся в неподвижную полуформу 2. Рычаг 8 средней частью опирается на упругий элемент 12, выполненный в виде рессоры, и контактирует с выталкивателем 7 центрального литника.

Литьевая форма работает следующим образом.

Расплав термопласта подают в сомкнутую форму. По окончании цикла заливки форма раскрывается, в этот момент пуансон с изделием имеют скорость в два раэа меньшую, чем скорость полуформы 1..Для предотвращения отрыва литников при раскрытии формы толкатель с рессорой 12 через рычаг 8 прижимается к полуформе 2, а ось рычага 9 с кронштейном 10 движется вместе с полуформой 1; средняя часть рычага 8 и выталкиватель 7 литника, к которому она прижимается, движутся со скоростью, вдвое меньшей, чем ось 9, благодаря соотношению расстояний точек контакта контртолкателя и выталкивателя до оси шарнирного крепления рычага, равное 2:1, т. е. со скоростью пуансонов и изделий, что предотвращает отрыв литника от изделия.

СЪем изделий с литниками с формы происходит с помощью рычажного механизма 3 и сталкивающей планки 4, перемещаемой по пуансону 6. Затем цикл повторяется.

Применение предлагаемой литьевой формы предотвращает брак изделий в месте отрыва литника и поломку формующих элементов формы.

1. Литьевая форма для изготовления полых полимерных изделий, содержащая подвижную и неподвижную полуформы, выталкивающее устройство, выполненное в виде рычажного параллелограммного механизма, сталкивающую планку, пуансон, связанный с рычажным механизмом, и размещенный в подвижной полуформе выталкиватель центрального литника, отличающаяся тем, что, с целью улучшения качества изделий, она снабжена контртолкателем и упругим элементом, размещенными в подвижной полуформе, и рычагом, шарнирно закрепленным одним концом на подвижной

20 полуформе и контактирующим свободным концом с контртолкателем, а средней частью с одной стороны контактирующий с упругим элементом, а с противоположной стороны— с выталкивателем центрального литника, который подпружинен относительно подвижной полуформы в сторону рычага.

2. Литьевая форма по п. 1, отличающаяся тем, что расстояния точек контакта контртолкателя и выталкивателя центрального литника до оси шарнирного крепления рызр чага относятся как 2:1.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 391945, кл. В 29 С 5/00, 197! (прототип).

839702

Составитель В. Зяблова

Редактор А. Шандор Техред А. Бойкас Корректор Г. Решетник

Заказ 4623/13 Тираж 694 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4
