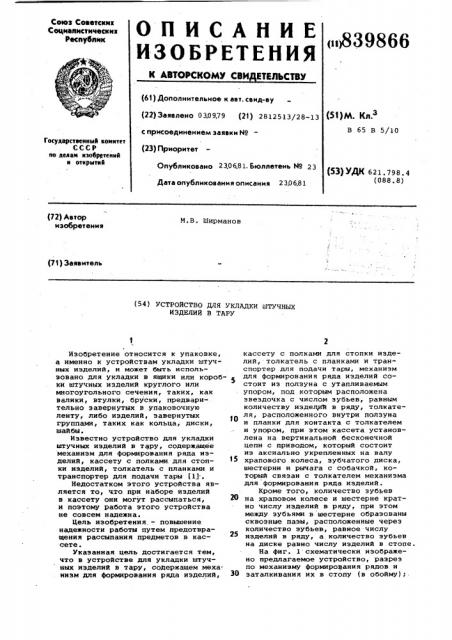

ОПИСАНИЕ

ИЗОВРЕТЕНИЯ

К АВТОРСКРМУ СВИ ЕТЕЛЬСТВУ

Свез Co00TclcHx

Соцнапнстнческнх

Республнк (61) Дополнительное к авт. свид-ву (22) Заявлено 030979 (21) 2812513/28-13 (51)М

В 65 В 5/10 с присоединением заявки ¹ (23) Приоритет

Государственный комнтет

СССР но делам нзобретеннй

N открытнй

Опубликовано 230681. Бюллетень No 23 (53) УДК 621 798.4 (088. 8) Дата опубликования описания 230681 (72) Автор изобретения

M.B. Ширманов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ ШТУЧНЫХ

ИЗДВЛИЙ В ТАРУ

Изобретение относится к упаковке, а именно к устройствам укладки штучных изделий, и может быть использовано для укладки в ящики или коробки штучных иэделий круглого или многоугольного сечения, таких, как валики, втулки, бруски, предварительно завернутых в упаковочную ленту, либо изделий, завернутых группами, таких как кольца, диски, шайбы.

Известно устройство для укладки штучных иэделий в тару, содержащее механизм для формирования ряда изделий, кассету с полками для стопки изделий, толкатель с планками и транспортер для подачи тары (Ц .

Недостатком этого устройства является то, что при наборе изделий в кассету они могут рассыпаться, и поэтому работа этого устройства не совсем надежна.

Цель изобретения - повышение надежности работы путем предотвращения рассыпания предметов в кассете.

Укаэанная цель достигается тем, что в устройстве для укладки штучных изделий в тару, содержащем механизм для формирования ряда изделий, кассету с полками для стопки изделий, толкатель с планками и транспортер для подачи тары, механизм для формирования Ряда изделий состоит из ползуна с утапливаемым упором, под которым расположена звездочка с числом зубьев, равным количеству иэделий в ряду, толкателя, расположеннОго внутри ползуна и планки для контакта с толкателем и упором, при этом кассета установлена на вертикальной бесконечной цепи с приводом, который состоит иэ аксиально укрепленных на валу

15 храпового колеса, зубчатого диска, шестерни и рычага с собачкой, который связан с толкателем механизма для формирования ряда изделий.

Кроме того, количество зубьев

2О на храповом колесе и шестерне кратно числу иэделий в ряду, при этом между зубьями в шестерне образованы сквозные пазы, расположенные через количество зубьев, равное числу изделий в ряду, а количество зубьев на диске равно числу иэделий в стопе.

На фиг. 1 схематически изображено предлагаемое устройство, разрез по механизму формирования рядов и

ЗО эаталкивания их в стопу (в обойму)l

839866

25 на фкг. 2 — разрез A-A на фиг. 1; на фиг. 3 — узел I на фиг. 1; на фкг. 4 — разрез Б-Б на фиг. 3; на фиг. 5 — разрез В-В на фиг. 3.

Устройство для укладки штучных иэделий состоит из механизма формирования рядов изделий и заталкива ния их в обойму, включающего пол, зун 1 (фиг. 1), толкатель 2, эаскакивающую планку 3, подъемный упор 4, кулачок 5 и жестко насаженную на ось кулачка 5 трехконечную звездочку 6. Подъемно-опускная,обойма 7 состоит иэ кассеты открытой с трех сторон, служащей для формирования стопы из рядов изделий, привода подъемно-опускной обоймы, включающего два храповых колеса 8, имеющих число зубьев кратное числу изделий в ряду, шестерню 9, имеющую иа периферии зубья в количестве, кратном числу изделий s рpя д у, к пазы . 20 перед зубьями, расположенные с интервалом, равным числу зубьев, соответствующему количеству изделий в ряду, диск 10 отсекателя, имеющий на периФерии зубья в количестве, равном числу изделий в стопе, а на торце диска отсекателя, служащего для подъема стопорной собачки храповкка, установлен рычаг 11, кмеющий собачку 12„ На корпусе устаиовлены стопорная собачка 13 для хра" пового колеса 8, стопорная собачка

14 для диска 10 отсекателя, стопорная собачка 15 для шестерни 9 и две звездочки 16 для приводной втулочнороликовой цепи 17, расположенной на звездочках 18 Транспортер 19 служит для подачи коробок и установки их открытой стороной против подъемно-опускной обоймы 7. Механизм заталкивания стопы изделий в 40 коробки включает ползун 20, несущий на себе заскакивающую планку 21., толкатель 22, несущий на себе подьемный упор 23 и кулачок 24, поднимающий подъемный упор 23. 45

Устройство работает следующим образом.

Изделия в упакованном виде из питателя или иэ устройства для завертывания (на чертеже не показан) я поступают в механизм формирования рядов и заталкивания их в обойиу.

Возвратно-поступательными движениями полэуна 1 (фиг. 1) толкатеЛь 2 при опущенном подъемном упоре 4 перемещается на длину, равную диа метру изделия, заталкивая изделие в канал Формирования ряда. При каждом двойном ходе полэуна 1 звездочка

6, встречая на своем пути упоры, поворачивается на один зуб. После эаталкивания предпоследней в ряду упаковки звездочка 6 поворачивается на последний зуб, и насаженный на ее ось кулачок 5 поднимает подьемный упор 4. Следующим ходом пол- 65 зун 1 подъемным. упором 4 упирается в торец эаскакивающей плаки 3, перемещает толкатель 2 на длину сформированного ряда и заталкивает.последнюю упаковку вместе со всем рядом в подъемно-опускную обойму.

В Процессе формирования ряда, рычаг 11, качаясь .на оси зубчатых колес 8, с каждым двойным ходом ползуиа 1 (Фиг. 1) поворачивает на один эуб шестерню 9 (фиг. З,фиг. 5).

В результате к концу формирования ряда упаковок шестерня 9 своим пазом встает над очередным зубом храпо вого колеса 8, и с обратныи ходом ползуна после заталкивания ряда в подъемно-опускную обойму собачка

12 поворачивает на один зуб xpanosoe колесо. Подъемно-опускная обойма опускается, и шестерня встает очередным пазом против механизма формирования рядов и фиксируется в этом положении стопорной собачкой

13 (фиг, 4).

После эаталкивания последнего ряда иэделий подъемно-опускная обойма опускается до нижнего упора и встает против открытой коробки, которую к этому времени доставляет транспортер 19 (фиг. 2) . Одновременно с опусканием кулачка 24 поднимается подъемный упор 23 и ползун 20, до этого двигавшийся вхолостую торцом заскакивающей планки 21 упирается в подьеиный упор. Толкатель

22 приходит в движение и заталкивает стопу упаковок в открытую коробКу

Одновреиеино с поворотом шестерни 9 рычаг 11 с установленной на нем второй собачкой 12 храповика поворачивает диск 10 отсекателя . и, после заталкивания стопы упаковок в коробку при обратном ходе ползуна 20 диска 10 отсекателя, (Фиг, 4) выводит из зацепления с храповыи колесом ф стопорную собачку 13. Храповое,Колесо освобождается, и под действием груза или заводной пружины подъемно-опускная обойма 7 поднимается в исходное положение н остается в нем до конца формирования ряда.

Использование предлагаемого устройства позволяет механизировать процесс укладки упакованных иэделий в тару.

Формула изобретения

1. Устройство для укладки штучных изделий в тару, содержащее механизм для формирования ряда изделий, кассету с полками для стопки изделий, толкатель с планками и транспортер для подачи тары, о тл и ч а ю щ е е с я тем, что, с целью повьааения надежности работы путем предотвращения рассыпанкя предметов в кассете, механизм для

Формирования ряда изделия состоит иэ ползуна с утапливаемым упором, под которым расположена звездочка с числом зубьев, равным количеству изделий в ряду, толкателя, расположенного внутри полэуна и планки для контакта с толкателем и упором, при этом кассета установлена на вертикальной бесконечной цени с приводом, который состоит иэ аксиально укрепленным на валу храпового колеса, зубчатого диска, шестерни и рычага с собачкой, который связан с толкателем механизма для Формирования ряда изделий.

839866

2. Устройство по п. 1, о т л и« ч а ю щ е е с я тем, что количество зубьев на мраповом колесе и шестерне кратно числу изделий s ряду, при этом между зубьями в шестерне образованы сквозные. пазы, расположенные через количество зубьев, равное числу иэделий в ряду, а количество зубьев на диске равно числу изделий в стопе.

t0 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 472868, кл. В 65 В 21/02, 1973.
