Полимерная композиция

Полимерная композиция

Иллюстрации

Показать все

Реферат

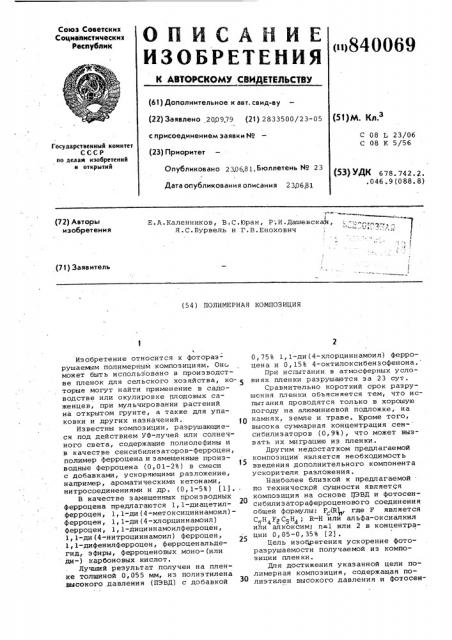

Союз Советских

Социалистических

Рвслублик («)840069

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 200979 (21) 2833500/23-05 с присоединением заявки И9 (23) Приоритет

Опубликовано 230681.Бюллетень М 23 (51)М. Кл з

С 08 Х 23/06

С 08 К 5/56

Государственный комитет

СССР ио делам изобретений н открытий (53) УДН 678. 742. 2.. 046 . 9 (088. 8) Дата опубликования описания 230681

Е.A.Êàëåííèêoâ, В.С.Юран, P.È.Дашевская, Я.С.Бурвель и Г.В.Енохович (72) Авторы изобретения (71) Заявитель (54) ПОЛИМЕРНАЯ КОМПОЗИЦИЯ

Изобретение относится к фоторазрушаеьым полимерным композициям. Он . может быть использовано в производстве пленок для сельского хозяйства, ко- 5 торые могут найти применение в садоводстве или окулировке плодовых саженцев, при мульчировании растений на открытом грунте, а также для упаковки и других назначений.

Известны композиции, разрушающиеся под действием УФ-лучей или солнечного света, содержащие полиолефины и в качестве сенсибилизаторов-ферроцен, полимер ферроцена и замещенные производные ферроцена (0,01-2Ъ) в смеси с добавками, ускоряющими разложение, например, ароматическими кетонами, нитросоединениями и др . (О, 1-5Ъ) (1) ..

В качестве замещенных производных ферроцена предлагаются 1,1-диацетилферроцен, 1, 1-ди(4-метоксициннамоил)— ферроцен, 1,1-ди(4-хлорциннамоил) ферроцен, 1,1-дициннамоилферроцен, 1,1-ди(4-нитроциннамоил) ферроцен, 1,1-дифенилферроцен, ферроценальдегид, эфиры, ферроценовых моно-(или ди-) карбоновых кислот.

Лучший результат получен на пленке толщиной 0,055 мм, из полиэтилена .высокого давления (ПЭВД) с добавкой 30

О, 75% 1, 1-ди (4-хлорциннамоил) ферроцена и 0,151 4-октилоксибензофенона.

При испытании в атмосферных условияхх пленки разрушаются за 23 сут .

Сравнительно короткий срок разрушения пленки объясняется тем, что испытания проводятся только в хорошую погоду на алюминиевой подложке, на камнях, земле и траве. Кроме того, высока суммарная концентрация сен- сибилизаторов (0,9Ъ), что может вызвать их миграцию из пленки.

Другим недостатком предлагаемой композ иции явл яет ся необходимост ь введения дополнительного компонента ускорителя разложения.

Наиболее близкой к предлагаемой . по техническрй сущности является композиция на основе 1)ЭВД и фотосенсибилизатораферроценового соединения общей формулы: F<(Rg, где F является

С Н Е С5Н4, R-Н или альфа-оксиалкил или алкоксим; n=l или 2 в концентра4 ции О, 05-0, 35Ъ (2) .

Цель изобретения ускорение фоторазрушаемости получаемой из композиции плен ки.

Для достижения указанной цели полимерная композиция, содержащая полиэтилен высокого давления и фотосен840069 сибилиэатор-ферроценовое соединение, в качестве последнего она содержит метиловый эфир с(.- оксиэтилферроцена, при следующем соотношении компонентов, вес. Ъ:

Полиэтилен высокого

5 давления 99,5-99,975

Метиловый эфир

d.-оксиэтилферроцена 0,025-0,500

Метиловый эфир с(, -оксиэтилферроцена представляет собой жидкость ко ричневого цвета. Соединение нерастворимо в воде. Хорошо растворяется в эфире, ацетоне, бензоле

G elf-,о- ся 15 !

Coj

Результаты ис! !таний свойств пле- 20 нок ПЭВД приведены в таблице.

Пример 1-4. 30 г гранулированного ПЭВД помещают на вальцы IlpH

140 5 С, зазоре между валками 0,2мм и фрикции 1:1,2, через 2-3 мин после получения вальцованного полотна добавляют навески метилового эфира cL -оксиэтилферроцена, в концентрации 0,025; 0,125; 0,250 и

0,500 вес. > ° Перемешивание осуществляют в течение 10 мин с непрерывной подрезкой полотна. Затем прессуют пленки диаметром 150 мм и толщиной

0,2 мм при 150 С и удельном давлении

35 кгс/см, Метиловый эфир А.-оксиэтилферроцена придает полиэтилену .светло-желтую окраску .

Полученные пленки экспонируют в условиях умеренно-холодного климата. Образцы укрепляют на стендах с 40

Свойства пленки при разрушении

Исходные свойства

Примерыу Р

Время до наступления хрупкости, мес.

Сенсибилизатор

Коли-. Ьр чество кгс/см вед.% MCið

В В

Наименование

Мсо, М,„ ф

1 б

Метиловый эфир д.-оксиэтилферроцена

0,025

126

425 0,2

2,5

7,2 4100

121.

7, 7 3800

7,9 3300

О, 125

415 0,3 2 О

0,250 117 400 0,2

То же

2,0

t б

О, 500

115 405 0.,3 2,5

)18 415 05 3

119 395 О, 3 3

113 410 0,8 3,0

6,5 4500

0,025

0,125

0,250

Т0 же

7.

5,8 4500

2. Метиловый эфир а(.-оксиэтилферроцена

5. Оксиэтилферроцен постоянным углом наклона рамы к горизонту, равным 45 . Определяют время до наступления фоторазрушения (хрупкости) пленок.

Пример 5-8. Аналогично 1-4 вводят M-оксиэтилферроцен в тех же концентрациях. Изготовление и ис-. пытание пленки проводят в тех же условиях. Пленки окрашены в светложелтый цвет.

II р и м е р 9 (контрольный). В условиях примеров 1-4, но без добавок, обрабатывают ПЭВД. Пленки экспонируют и испытывают в тех же условиях.

В таблице представлены свойства пленок на осйове ПЭВД . где Q — разрушающее напряжение при

Р растяжении; — относительное удлинение при разрыве;

М вЂ” содержание карбонильных со групп;

М вЂ” молекулярная масса полимера, Данные таблицы свидетельствуют об ускорении фоторазрушаемости полиэтилена при использовании в качестве сенсибилизатора метилового эфира оксиэтилферроцена по сравнению с известным фотосенсибилизатором.

После атмосферного воздействия молекулярная масса пленки с предлагаемой добавкой снижается с 50 000 до 3 300.

Предлагаемое соединение получено в лабораторных условиях. Введение его в ПЭВД можно осуществлять. принятыми в промышленности методами.

Применение фоторазрушаемой пленки,. вместо обычной, при мульчировании растений и окулировке плодовых саженцев позволяет сэкономить средства, необходи!ые для сбора и уничтожения использованной пленки, 840069,7 3,0

9. ПЭВД без добавок

125 440 0,2

3,0

Формула изобретения

Составитель В.Балгин

Редактор A.Øàíäîð Техред H. Бабурка j Корректор В. Вутяга

Заказ 4658/31 Тираж 530 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгс род, ул. Проектная, 4

Полимерная композиция, содержащая полиэтилен высокого давления и фотосенсибилизатор-ферроценовое соединение, отличающаяся тем, что, с целью ускорения фоторазрушаемости получаемой из композиции пленки, она содержит в качестве ферроценового соединения метиловый эфир d.-оксиэтил-, ферроцена при следующем соотношении компонентов, вес. Ъг

Полиэтилен высокого давления 99,5-99,975

Метиловый эфир -оксиэтилферроцена 0,025-0,5 °

Источники информации, принятые во внимание при. экспертизе

1. Патент Великобритании 1336207, кл, С 3 Р, опублик. 1974.

2. Авторское свидетельство СССР

Р 531826, кл. С 08 I 23/06, 1975 (прототип}.
