Устройство для подъема буровой вышки

Устройство для подъема буровой вышки

Иллюстрации

Показать все

Реферат



Союз Соаетскйк

Социанистичесмик

Республик

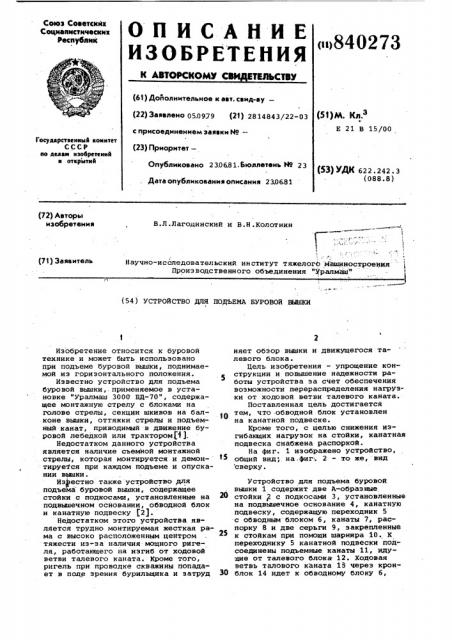

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ЕТИЛЬСТВУ

< >840273 (61) Дойолнительное к авт. саид-ву— (22) Заявлено 050979 (21) 2814843/22-03 с присоединением заявки Нов р )м. кл.з

Е 21 В 15/00

Государствеииый комитет

СССР во делам изобретеиий и открытий (23) Приоритет—

Опубликовано 230681.Бюллетень Й9 23 (53) УДН 622.242. 3 (088.8) Дата опубликования описания 2306.81 (72) Авторы изобретения

В.Л.Лагодинский и B.Н.Колотнин

Научно-исследовательский институт тяжелого машиностроения

Производственного объединения "Уралмаш"! (71) Заявитель (54 ) УСТРОЙСТВО ДЛЯ ПОДЪЕМА БУРОВОЙ ВЫШКИ

Изобретение относится к буровой технике и может быть использовано при подъеме буровой вышки, поднимаемой из горизонтального положения.

Известно устройство для подъема буровой вышки,.применяемое в установке "Уралмаш 3000 БД-70", содержащее монтажную стрелу с блоками на голове стрелы, секции шкивов на балконе вышки, оттяжки стрелы и подъемный канат, приводимый в движение буровой лебедкой или трактором 4).

Недостатком данного устройства является наличие съемной монтажной стрелы, которая монтируется и демонтируется при каждом подъеме и опускании ведаки

Известно также устройство для подъема буровой вышки, содержащее стойки с подкосами, установленные на подвышечном основании, обводной блок и канатную подвеску (2).

Недостатком этого устройства является трудно монтируемая жесткая рама с высоко расположенным центром тяжести иэ-за наличия мощного ригеля, работающего на изгиб от ходовой ветви талевого каната. Кроме того, ригель при проводке скважины попадает в поле зрения бурильщика и затруд няет обзор вышки и движущегося талевого блока.

Цель изобретения — упрощение конструкции и повышение надежности работы устройства за счет обеспечения воэможности перераспределения нагрузки от ходовой ветви талевого каната.

Поставленная цель достигается тем, что обводной блок установлен на канатной подвеске.

Кроме того, с целью снижения иэгибакщих нагрузок на стойки, канатная подвеска снабжена распоркой.

На фиг. 1 изображено устройство, общий вид; на.фиг. 2 — то же, вид сверху.

Устройство для подъема буровой вышки 1 содержит две А-образные

20 стойки 2 с подкосами 3, установленные на подвышечное основание 4, канатную подвеску, содержащую переходник 5 с обводным блоком б, канаты 7, распорку 8 и две серьги 9, закреппенные

25 к стойкам при по щи шарнира 10. К переходнику 5 канатной подвески подсоединены подъемные канаты 11, идущие от талевого блока 12. Ходовая ветвь талового каната 13 через кронЗ0 блок 14 идет к обводному блоку б, 840273 затем через ролик 15 — на барабан лебедки 16.

Устройство для подъема вышки работает следующим образом.

Подъем вышки 1 осуществляется при помощи сокращения талевой системы буровой установки путем навивки ходовой ветви талевого каната 13 на барабан лебедки 16, причем подъемные канаты 11 и канаты 7 остаются неизменные. Ходовая ветвь 13 талевого каната опирается на обводной блок

6 и ролик 15, тем самым, создавая плечо подъема вышки 1. В процессе подъема серьги 9 вращаются вокруг шарниров 10 вместе с прикрепленными к ним канатами 7, распоркой 8, переходником 5, обводным блоком 6 и подьемными канатами 11.

При достижении вышкой 1 верти:.агьного положения и после опускания талевого блока 12, распорка 8 перемещается в положение, не мешающее прохождению ветви 13 талевого каната к барабану лебедки 16. . Благодаря установке обводного блока на подвеску появилась воэможность перераспределить нагрузку от ходовой ветви талевого каната и, в результате чего, отпала необходимость в громоэдком, мощном ригеле. Это позволяет упростить конструкцию устройства, снизить его металлоемкость, повысить монтажеспособность и улучшить обзор вышки и движущегося талевого блока. Ожидаемый экономический эффект в народном хозяйстве составит 50 тыс. руб. формула изобретения

1. Устройство для подъема буровой вышки, содержащее стойки с подкосами, установленные на подвышечном осНовании, обводной блок и канатную подвеску, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности работы устройства за счет обеспечения воз1S можности перераспределения нагрузки от. ходовой ветви талевого каната, обводной блок установлен на канатной подвеске.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что, с целью снижения изгибающих нагрузок на стойки, канатная подвеска снабжена ! распоркой.

Источники информации, принятые вб внимание при экспертизе

1. Скрыпник С.Г. Индустриальный метод сооружейия буровых. N., "Недра", 1972, с. 57.

2. Устройство для подъема вышки

БУ "Уралмаш" 4000 ДГУ". Чертеж

9 4095.23.000-3, ОГК БУ Уралмашзавода (прототип).
